Suspension au plafond#
L’horloge double face se compose de deux parties : l’une servant de module de commande (celle-ci comprend les bornes permettant de raccorder la tension d’alimentation, la source de synchronisation, le capteur de température et le clavier à l’horloge) – « écran MASTER », et l’autre faisant office de module d’affichage (avec la borne permettant de raccorder le câble d’interconnexion) – « écran SLAVE ». Les deux parties de l’horloge sont reliées entre elles par un câble plat à 10 conducteurs. Le support de suspension de l’horloge est livré séparément.

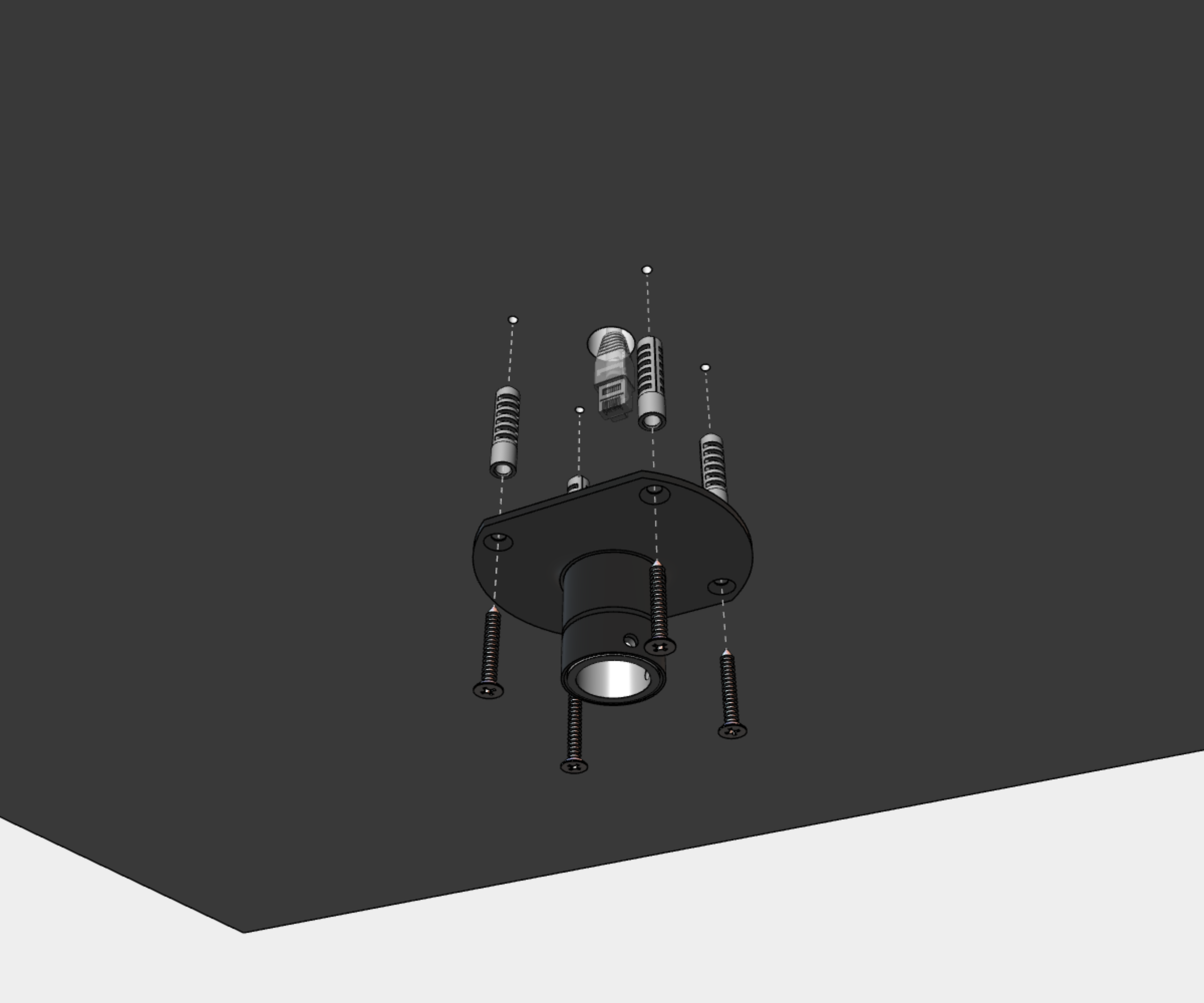

Étape 1
Percez quatre trous d’ancrage dans le plafond, d’un diamètre suffisant pour accueillir les vis à bois fournies avec les chevilles.
Passer les câbles d’arrivée dans le tuyau de suspension. Fixer la suspension au plafond à l’aide de 4 vis à bois de 5 mm de diamètre.

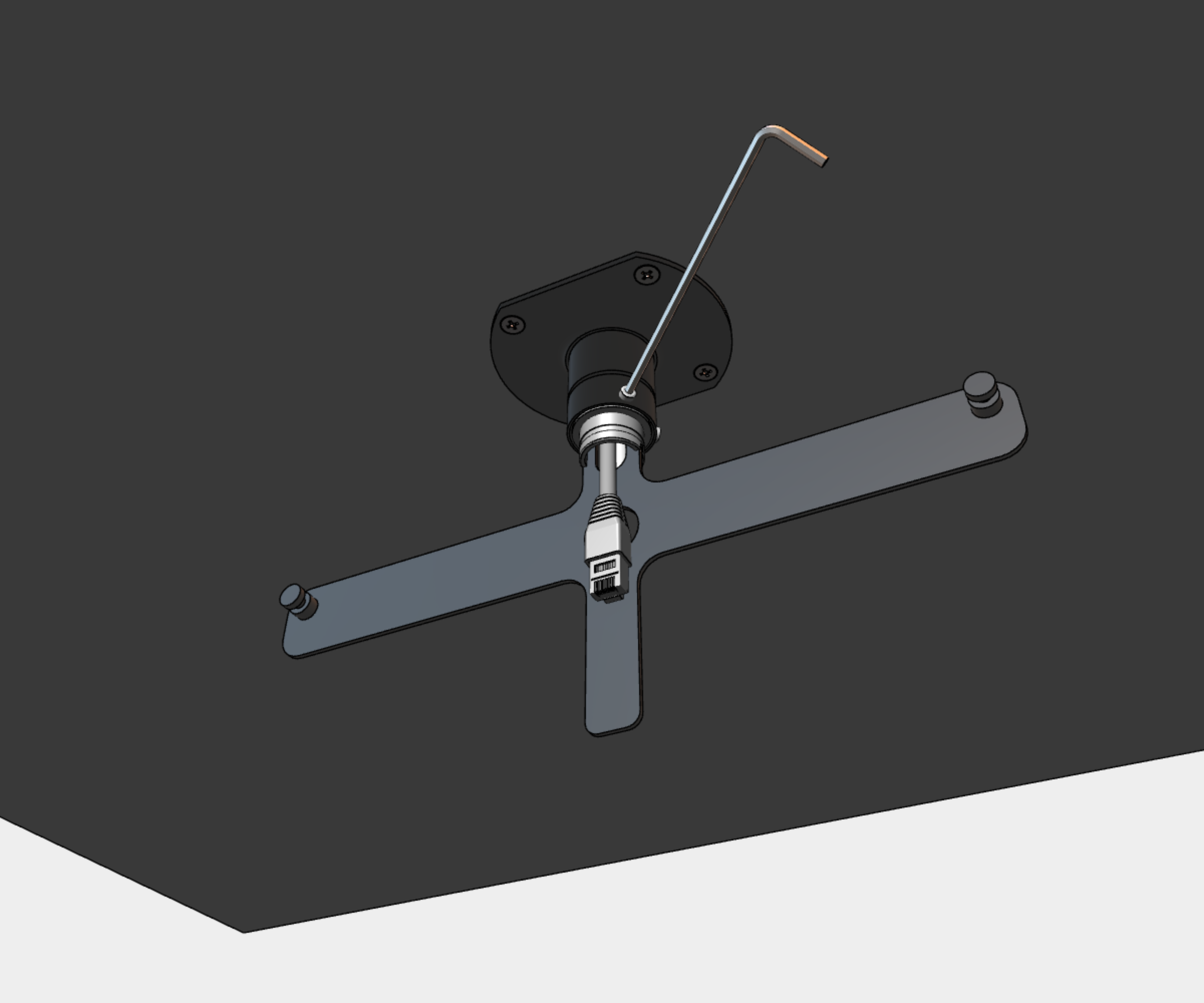

Étape 2
Entrelacez les câbles entrants à travers l’insert tubulaire de la plaque d’ancrage.
Enfilez la plaque sur la suspension.
Fixez l’assemblage en serrant les vis à l’aide d’une clé Allen n° 3.
Prudence
Les vis doivent s’insérer dans la rainure supérieure de l’insert du tuyau, sinon il ne sera pas possible de monter un élément d’affichage sur la plaque d’ancrage.
Après avoir monté la partie affichage, il est possible de surélever l’horloge en fixant la plaque d’ancrage de manière à ce que les vis s’insèrent dans la rainure inférieure de l’insert du tuyau.

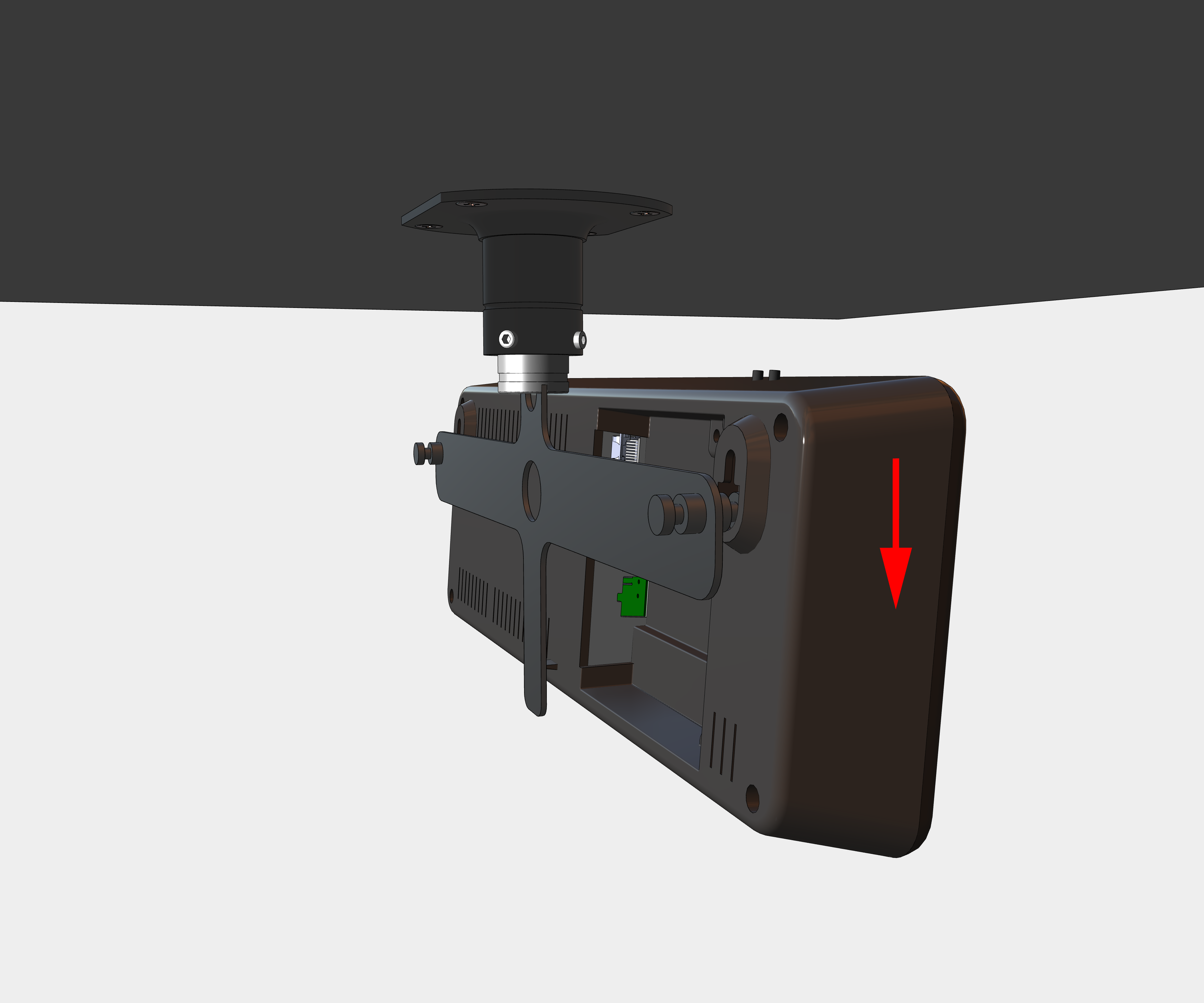

Étape 3
Accrochez l’écran SLAVE à la plaque d’ancrage.
Indication
Si l’horloge doit être légèrement inclinée vers le bas, coupez l’élément de support sur la partie inférieure de la face arrière en conséquence.

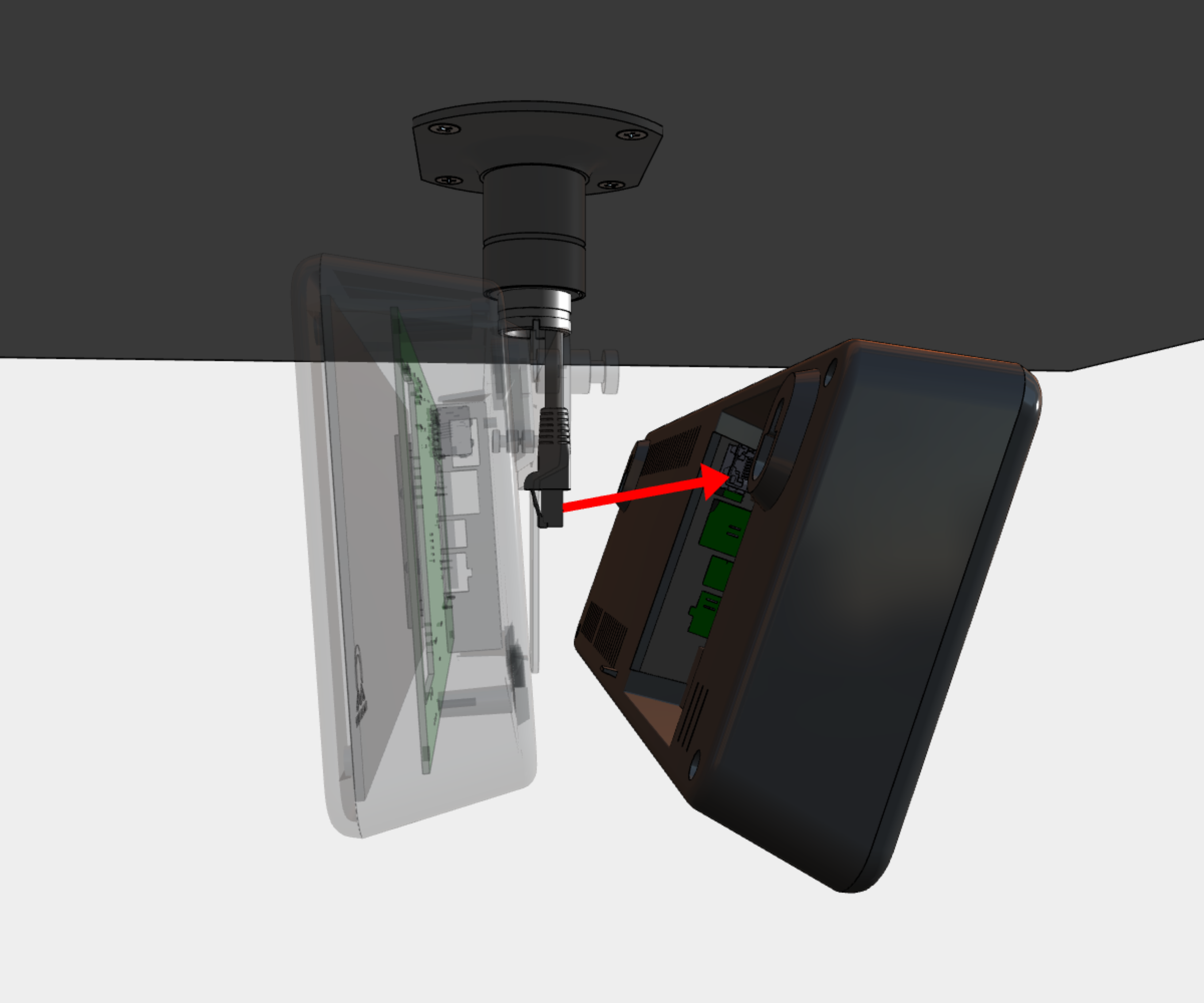

Étape 4
1
Voir le chapitre Connexion du câble.
Note
Raccordez tous les câbles et conducteurs à l’écran MASTER.
Formez ou raccourcissez les conducteurs de manière à ce que leur acheminement ne gêne pas le positionnement et la fixation de l’horloge.
Pour les horloges alimentées par le secteur, fixez une borne enfichable à deux broches de grande taille aux conducteurs d’alimentation entrants, puis branchez-la dans la borne correspondante située dans le logement à l’arrière de l’appareil.
Pour les horloges alimentées par PoE, branchez un câble Ethernet compatible PoE sur le connecteur RJ-45 situé dans le logement à l’arrière de l’appareil.
Utilisez un port de commutateur PoE ou un injecteur PoE qui fournit l’alimentation PoE requise.
Fixez des connecteurs adaptés aux câbles des composants concernés (par exemple, capteur de température, clavier ou interface RS-485) et branchez-les dans la prise correspondante située dans le renfoncement à l’arrière.
Connectez le câble Ethernet au connecteur RJ-45, le cas échéant.
Prudence
Veillez à ne pas intervertir les bornes. Vérifiez le marquage des bornes sur les étiquettes situées dans le renfoncement à l’arrière.
Raccordez le câble d’interconnexion à 10 conducteurs entre l’écran SLAVE et l’écran MASTER.
Prudence
Pour la variante LGC, réglez le commutateur DIP en fonction du signal de synchronisation utilisé (sa position est indiquée dans le chapitre , identifié par la lettre B).
Pour la synchronisation des lignes, maintenez le commutateur DIP dans sa position par défaut.
Pour tous les autres signaux de synchronisation (DCF, MOBALine, ligne d’impulsion polarisée, IRIG-B), placer le commutateur DIP en position DCF.
Voir le chapitre Fonctionnement de l’horloge > Fonctionnement de l’horloge hors réseau pour des informations détaillées sur la connexion des différentes sources de synchronisation et des récepteurs.

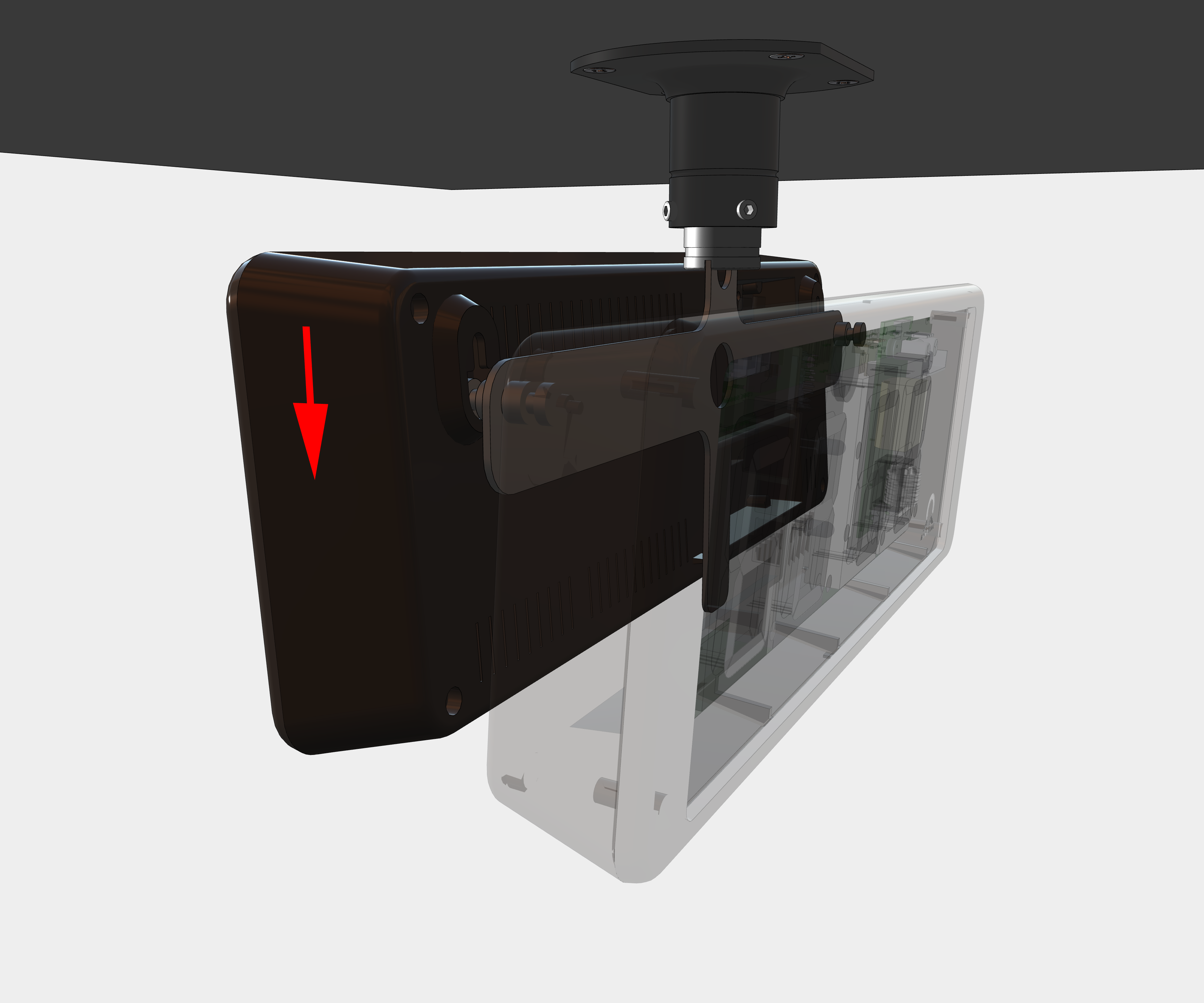

Étape 5
Accrochez le présentoir MASTER à la plaque d’ancrage.
Indication
Si l’horloge doit être légèrement inclinée vers le bas, coupez l’élément de support sur la partie inférieure de la face arrière en conséquence.
