Stropní montáž#

Dvoustranné hodiny se skládají ze dvou částí, z nichž jedna slouží jako řídicí modul (obsahuje konektory pro připojení napájecího napětí, zdroje synchronizace, teplotního čidla a klávesnice k hodinám) – displej „MASTER“, a druhá slouží jako zobrazovací modul (se svorkou pro připojení propojovacího kabelu). Obě části hodin jsou propojeny desetižilovým plochým kabelem – displej „SLAVE“. Závěsná část hodin se dodává samostatně.

Krok 1

../../../_images/eco-dc-1.svg

  • Vyvrtejte čtyři kotevní otvory do stropu o průměru vhodném pro umístění dodaných šroubů do dřeva s hmoždinkami.

  • Protáhněte přívodní kabely závěsnou trubkou. Připevněte stropní závěs ke stropu pomocí 4 šroubů do dřeva o průměru 5 mm.

Krok 2

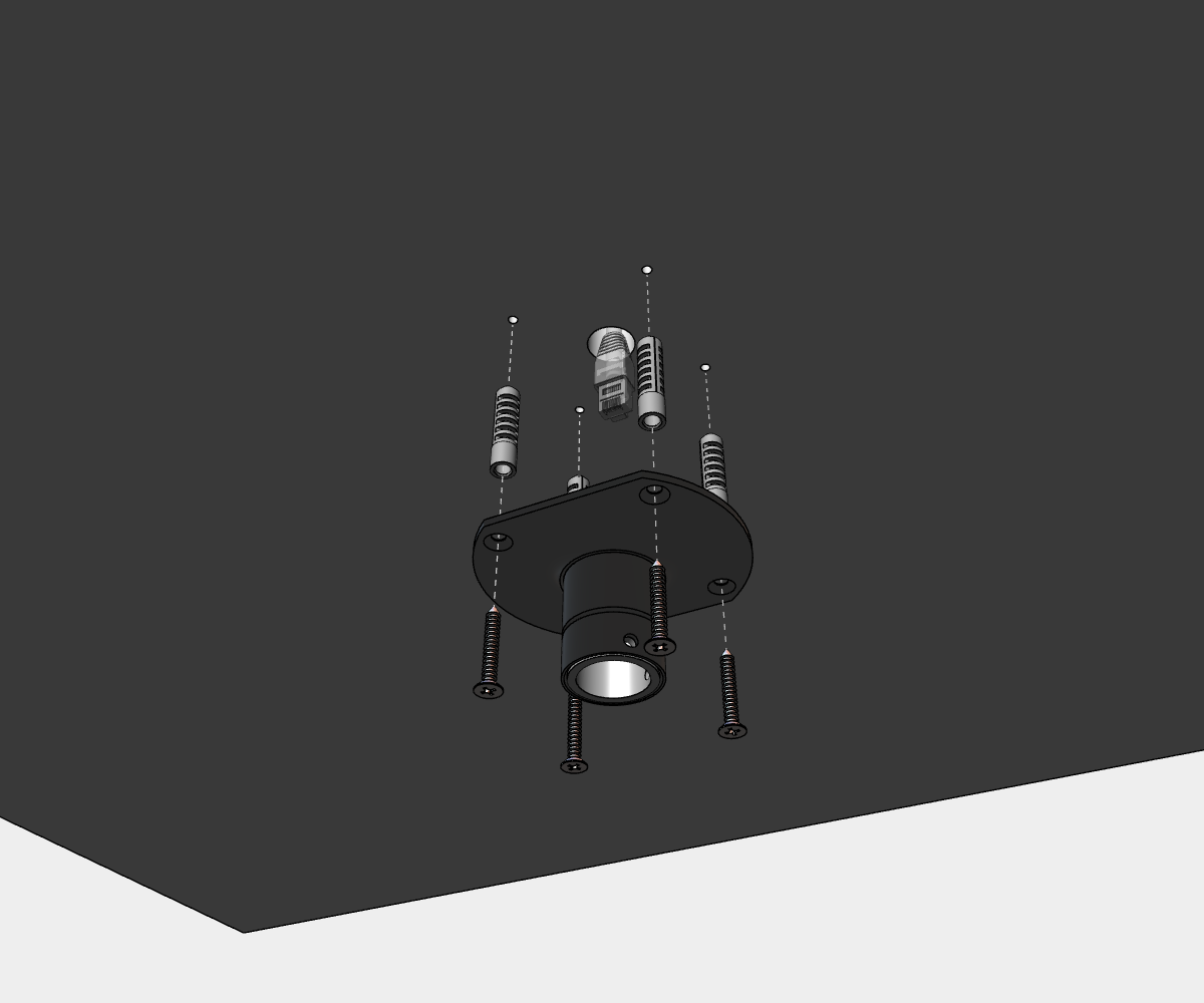

../../../_images/eco-dc-2.svg

  • Protáhněte přívodní kabely trubkovou vložkou na kotevním plechu.

  • Kotevní plech nasaďte na závěs.

  • Kotevní plech upevněte utažením šroubků pomocí imbusového klíče č. 3.

    Upozornění

    Šrouby musí zapadnout do horní drážky na trubkové vložce, jinak nebude možné na kotevní plech namontovat část hodin.

    Po montáži části hodin je možné hodiny vyvýšit upevněním kotevního plechu tak, aby šrouby zapadly do spodní drážky na trubkové vložce.

Krok 3

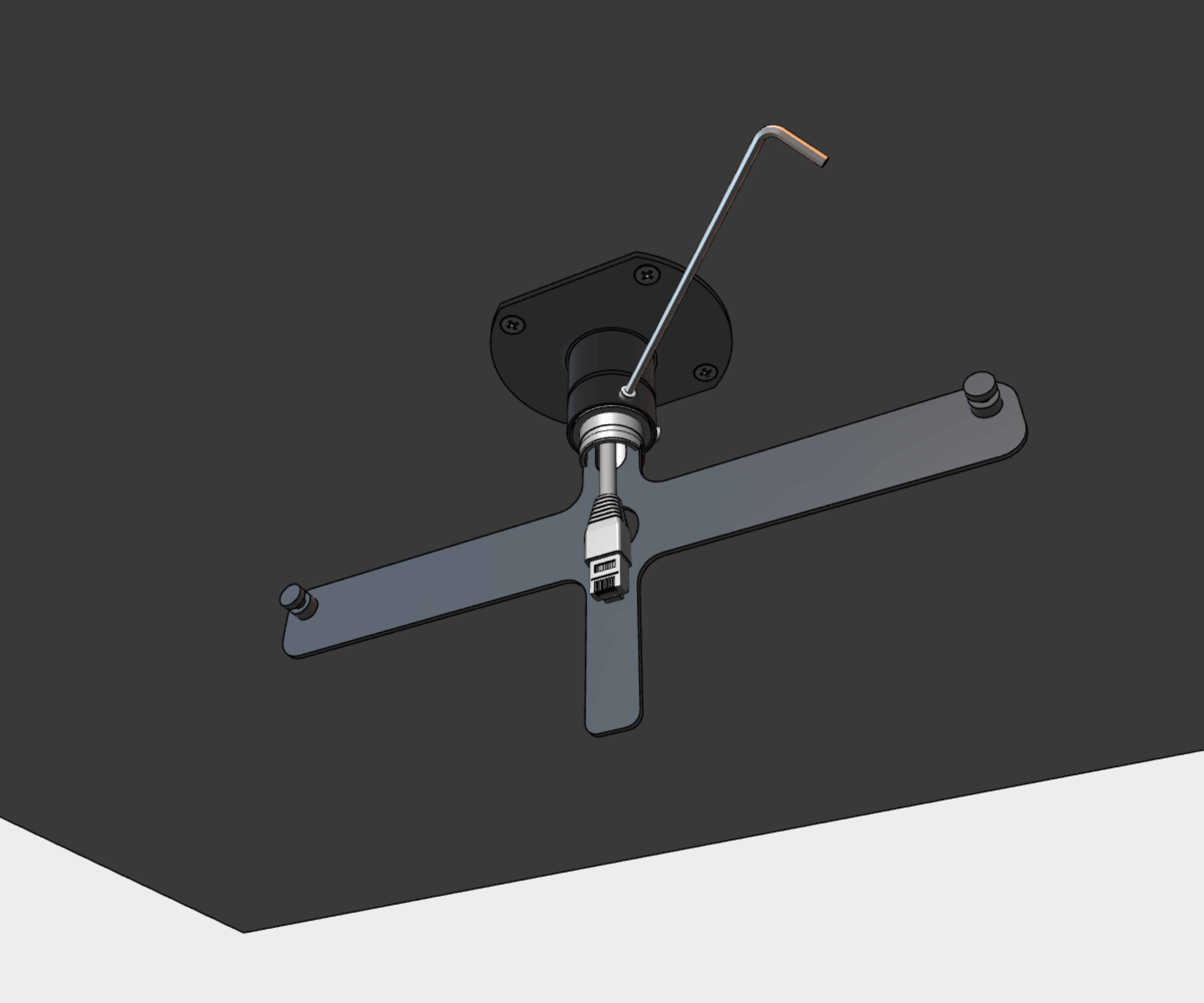

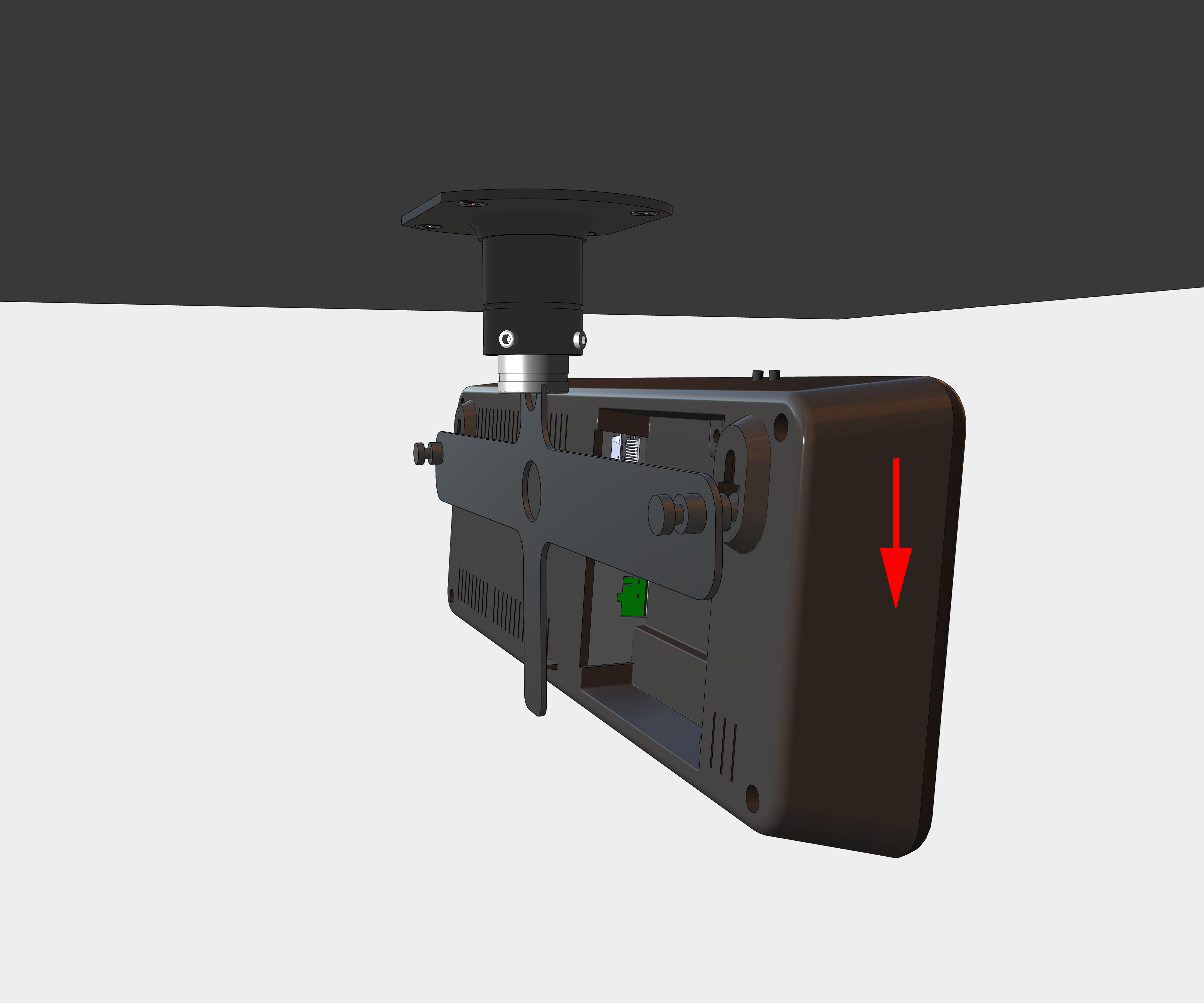

../../../_images/eco-dc-3.svg

  • Zavěste displej SLAVE na kotevní plech.

Rada

Pokud mají být hodiny mírně nakloněny dolů, seřízněte odpovídajícím způsobem opěrný prvek na spodní straně zadní strany.

Krok 4

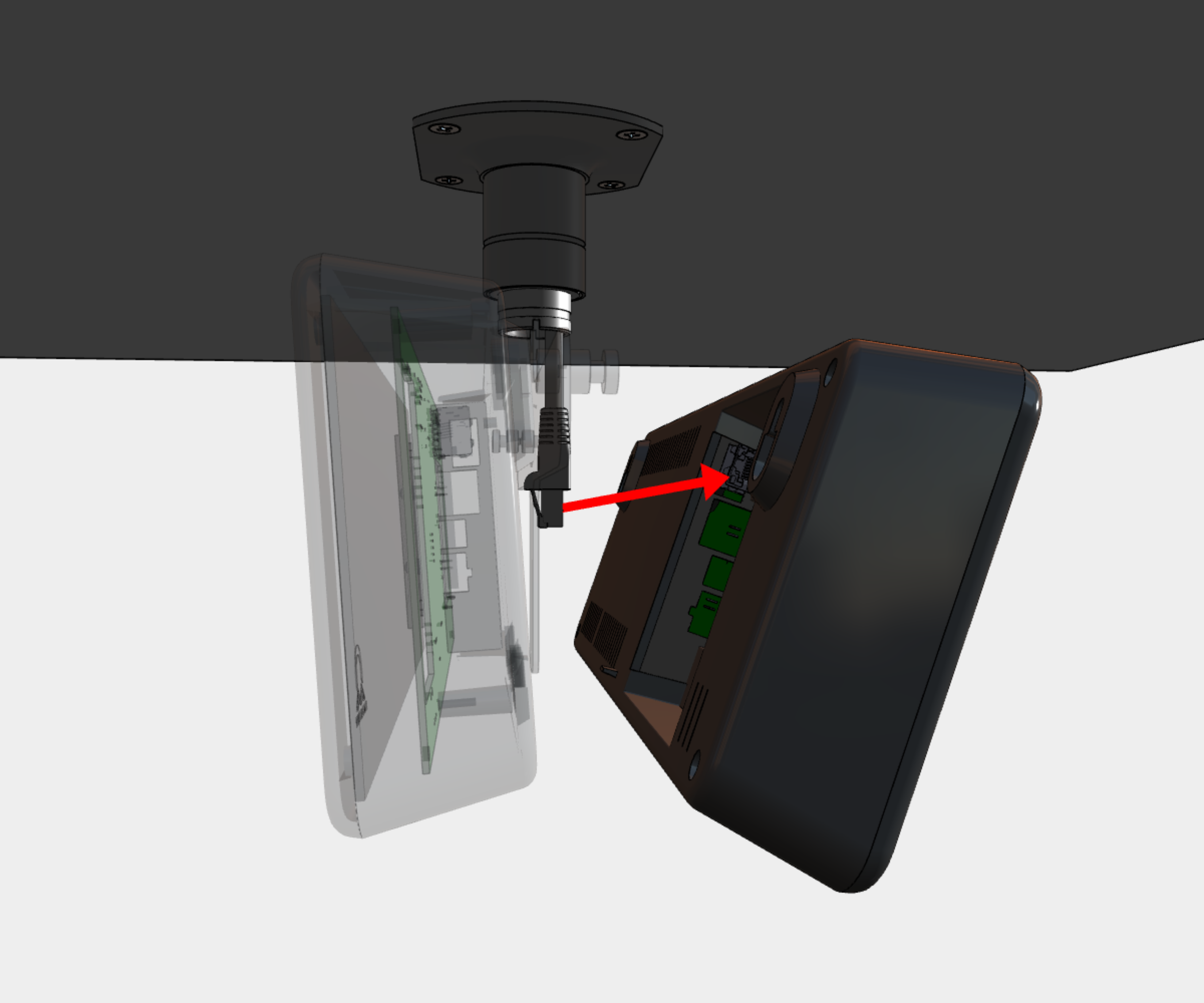

../../../_images/eco-dc-4.svg

1

Viz kapitola Připojení kabelů.

Poznámka

Připojte všechny kabely a vodiče do displeje MASTER.

  • Vodiče vytvarujte nebo zkraťte tak, aby jejich vedení nebránilo správnému usazení a upevnění hodin.

  • Pro hodiny napájené ze sítě připojte k přiváděcím napájecím vodičům širokou dvoukolíkovou zástrčnou svorku a zasuňte ji do odpovídající svorky ve výklenku na zadní straně.

  • Pro hodiny napájené pomocí PoE připojte síťový kabel s podporou PoE do konektoru RJ‑45 ve výklenku na zadní straně.

    Použijte port PoE switche nebo PoE injektoru, který poskytuje odpovídající PoE napájení.

  • Na vodiče příslušného prvku (např. teplotního senzoru, klávesnice nebo rozhraní RS‑485) připojte vhodné zásuvné svorky a zapojte je do odpovídající svorky ve výklenku na zadní straně.

    Připojte síťový kabel do konektoru RJ-45, pokud je k dispozici.

    Upozornění

    Pozor na záměnu svorek. Zkontrolujte označení jednotlivých svorek ve výklenku na zadní straně.

  • Připojte desetižilový propojovací kabel z hodin SLAVE do hodin MASTER.

Upozornění

U varianty LGC nastavte polohu DIP přepínače podle použitého synchronizačního signálu (jeho pozici najdete v kapitole , označen písmenem B).

Pro synchronizaci LINES ponechte DIP přepínač ve výchozí poloze.

Pro všechny ostatní synchronizační signály (DCF, MOBALine, polarizovaná impulsní linka, IRIG‑B) nastavte DIP přepínač do polohy DCF.

Podrobné informace o připojení jednotlivých synchronizačních zdrojů a přijímačů naleznete v kapitole Provoz hodin > Provoz nesíťových hodin.

Krok 5

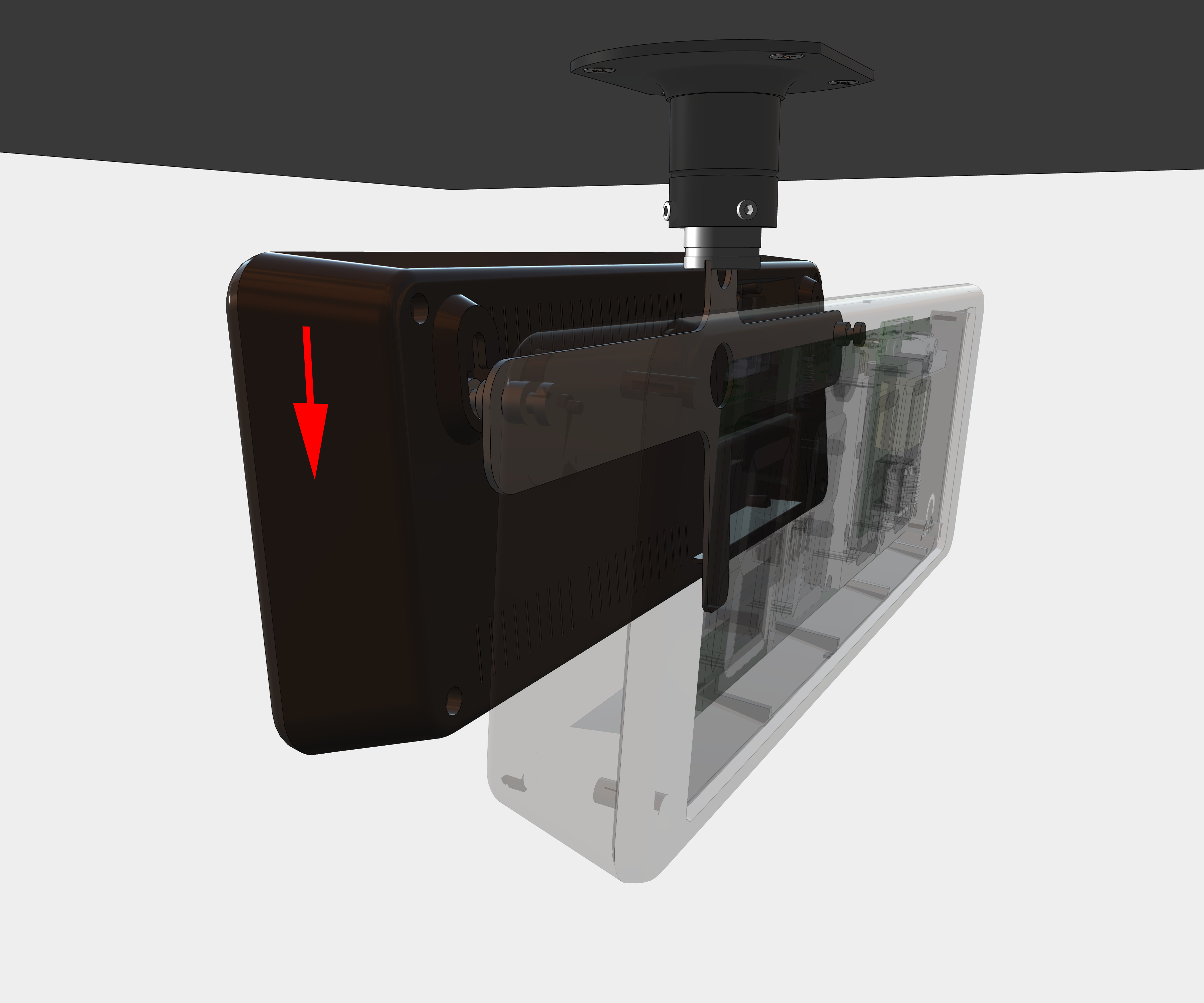

../../../_images/eco-dc-5.svg

  • Zavěste displej MASTER na kotevní plech.

Rada

Pokud mají být hodiny mírně nakloněny dolů, seřízněte odpovídajícím způsobem opěrný prvek na spodní straně zadní strany.
