Nástěnná montáž

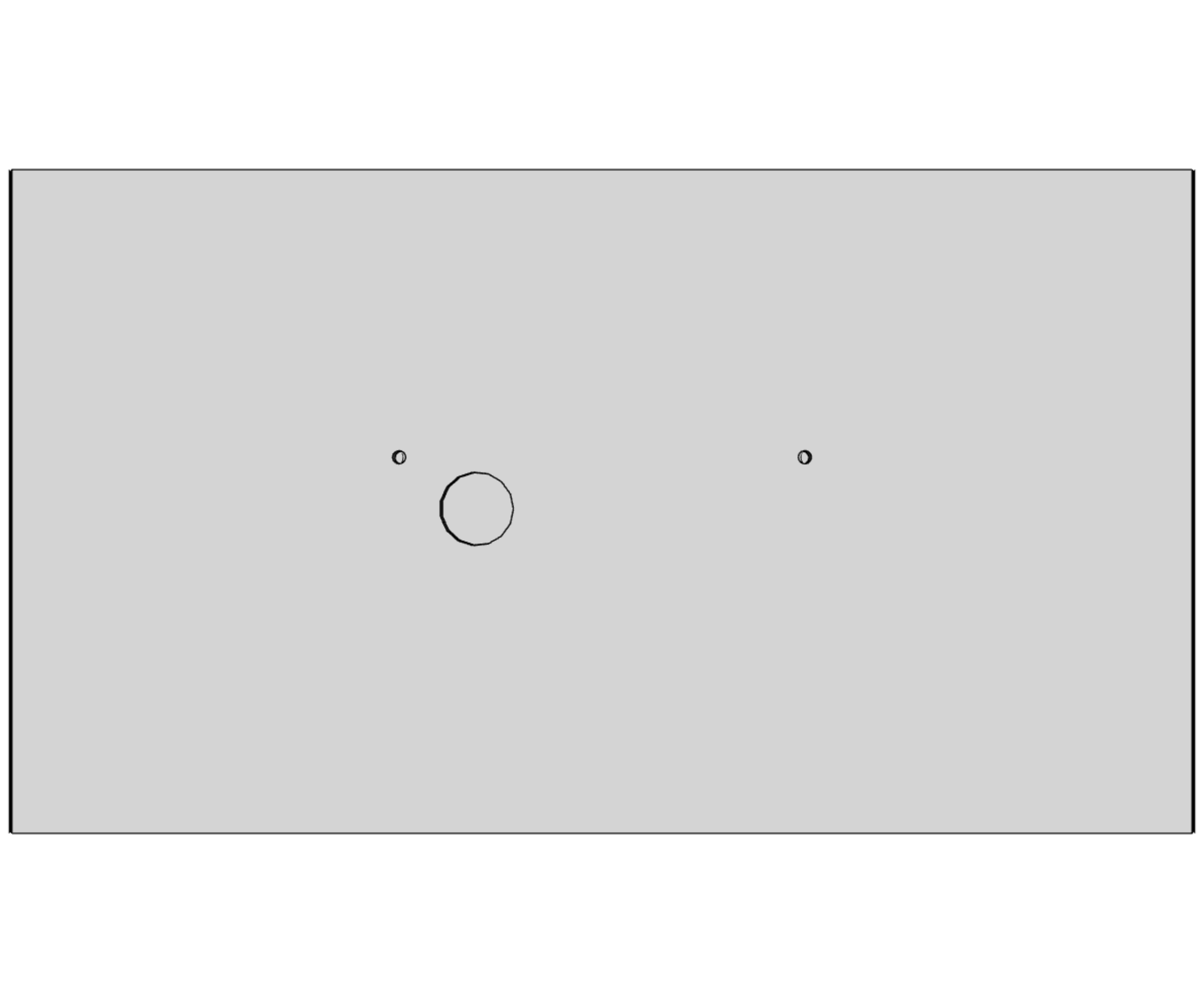

Krok 1

• Do stěny vyvrtejte dva kotevní otvory o průměru, který je vhodný pro šrouby do dřeva s hmoždinkami.

  Rada

  Rozteč mezi otvory najdete v kapitole Schéma a rozměry.

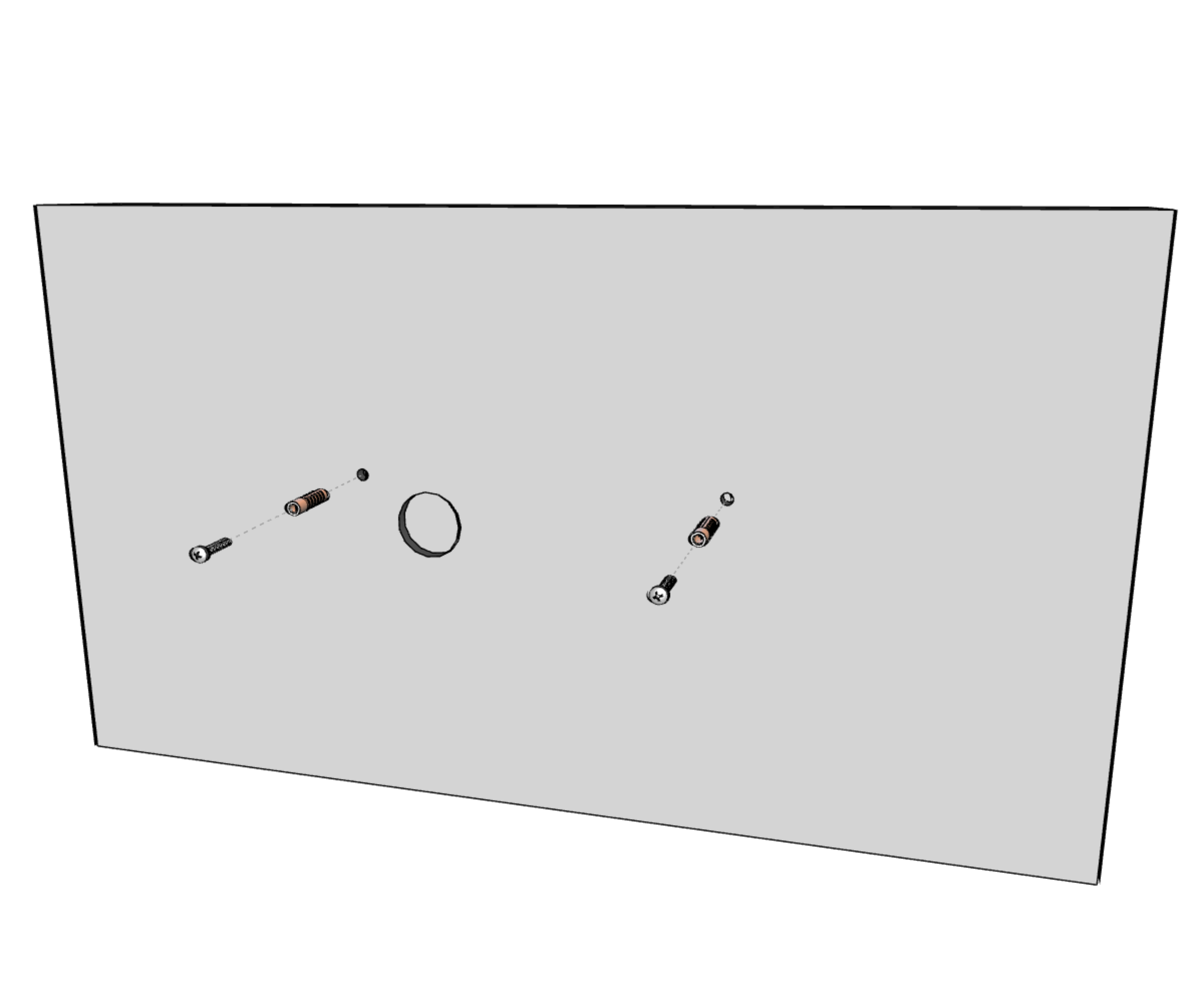

Krok 2

• Vložte hmoždinky do připravených otvorů a zašroubujte šrouby tak, aby hlavy šroubů vyčnívaly ze stěny nejméně 3 mm.

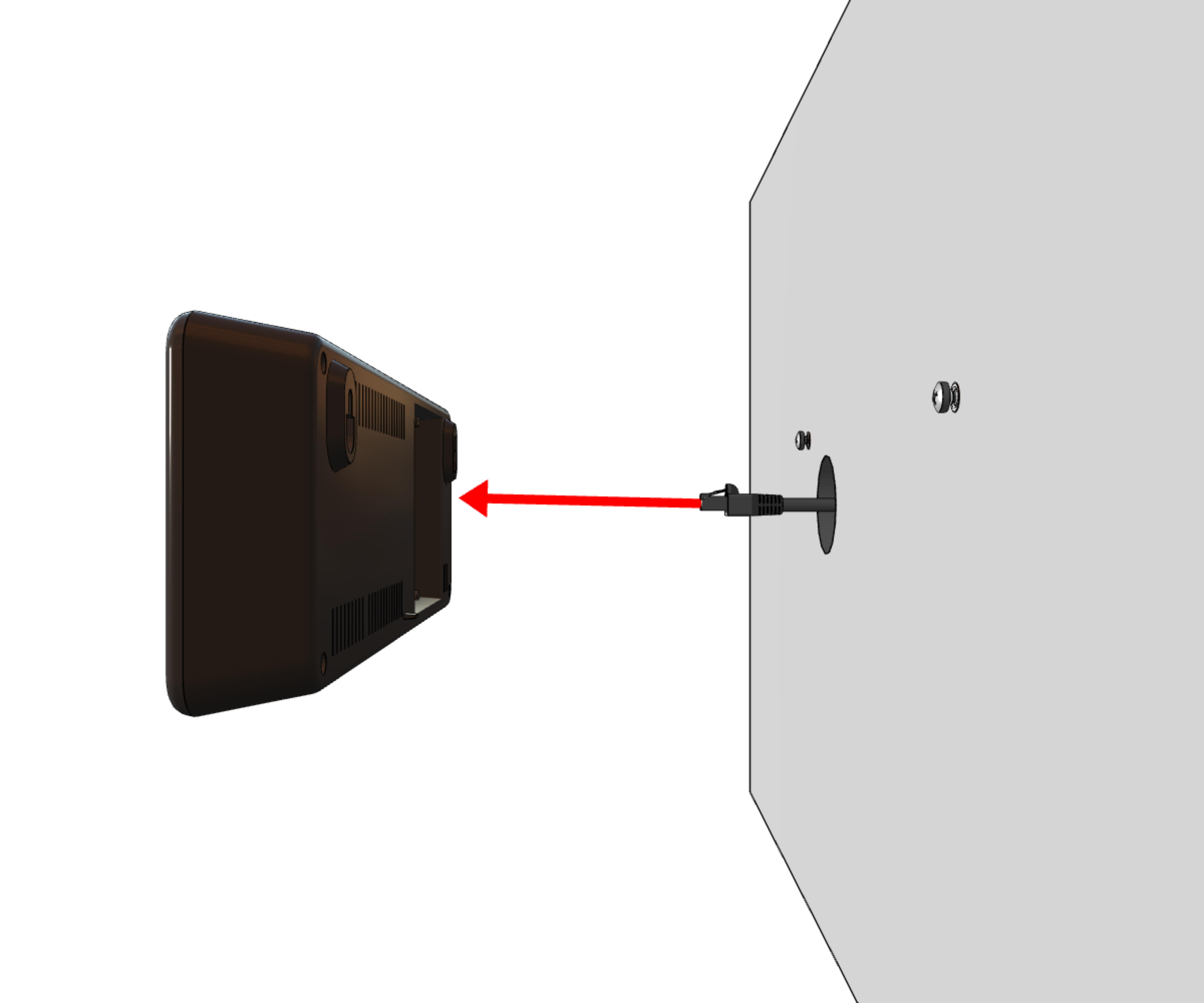

Krok 3

1

Viz kapitola Připojení kabelů.

• Vodiče vytvarujte nebo zkraťte tak, aby jejich vedení nebránilo správnému usazení a upevnění hodin.

• Pro hodiny napájené ze sítě připojte k přiváděcím napájecím vodičům širokou dvoukolíkovou zástrčnou svorku a zasuňte ji do odpovídající svorky ve výklenku na zadní straně.

• Pro hodiny napájené pomocí PoE připojte síťový kabel s podporou PoE do konektoru RJ‑45 ve výklenku na zadní straně.

  Použijte port PoE switche nebo PoE injektoru, který poskytuje odpovídající PoE napájení.

• Na vodiče příslušného prvku (např. teplotního senzoru, klávesnice nebo rozhraní RS‑485) připojte vhodné zásuvné svorky a zapojte je do odpovídající svorky ve výklenku na zadní straně.

  Připojte síťový kabel do konektoru RJ-45, pokud je k dispozici.

  Upozornění

  Pozor na záměnu svorek. Zkontrolujte označení jednotlivých svorek ve výklenku na zadní straně.

Upozornění

U varianty LGC nastavte polohu DIP přepínače podle použitého synchronizačního signálu (jeho pozici najdete v kapitole , označen písmenem B).

Pro synchronizaci LINES ponechte DIP přepínač ve výchozí poloze.

Pro všechny ostatní synchronizační signály (DCF, MOBALine, polarizovaná impulsní linka, IRIG‑B) nastavte DIP přepínač do polohy DCF.

Podrobné informace o připojení jednotlivých synchronizačních zdrojů a přijímačů naleznete v kapitole Provoz hodin > Provoz nesíťových hodin.

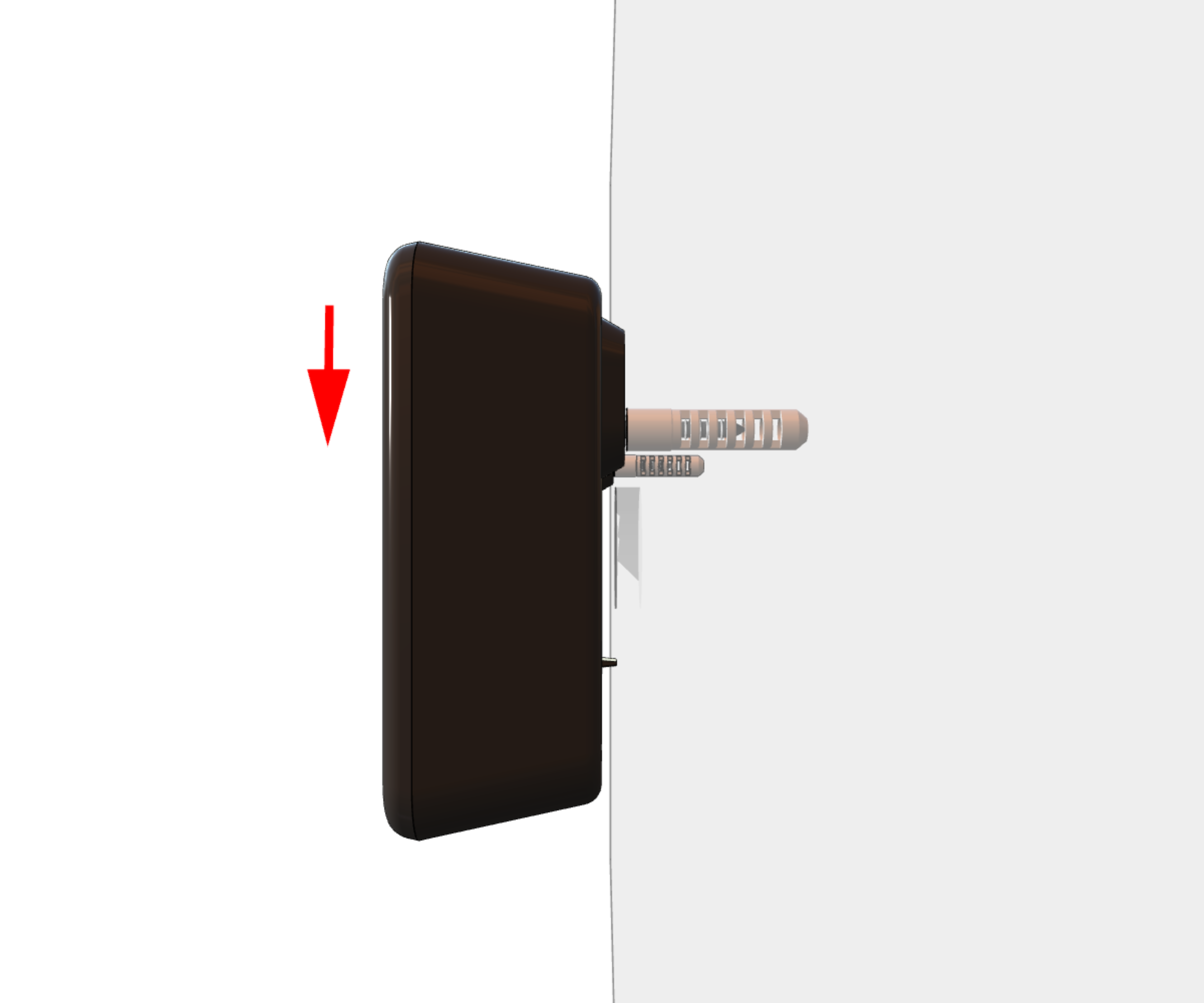

Krok 4

• Zavěste hodiny na připravené šrouby ve zdi.

Rada

Pokud mají být hodiny mírně nakloněny dolů, seřízněte odpovídajícím způsobem opěrný prvek na spodní straně zadní strany.
