Aufhängung an der Decke

Die doppelseitige Uhr besteht aus zwei Teilen, von denen einer als Steuermodul dient (dieses umfasst die Anschlüsse für die Versorgungsspannung, die Synchronisationsquelle, den Temperatursensor und die Tastatur) – „MASTER-Display“, und der andere Teil dient als Anzeigemodul (mit der Klemme zum Anschluss des Verbindungskabels) – „SLAVE-Display“. Beide Uhrenteile sind über ein 10-adriges Flachkabel miteinander verbunden. Das Aufhängungselement für die Uhr wird separat geliefert.

Schritt 1

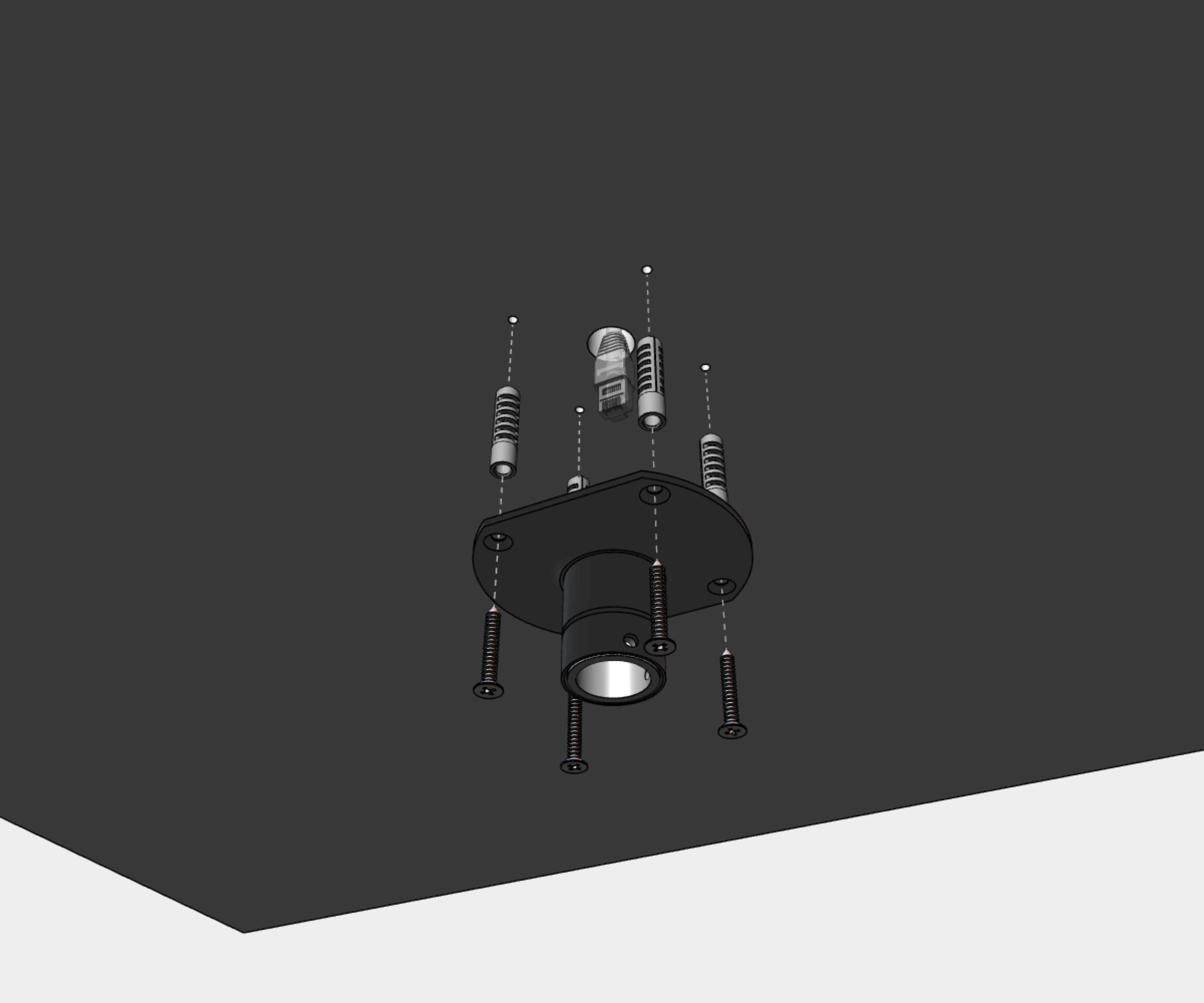

• Bohren Sie vier Verankerungslöcher in die Decke, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen.

• Die eingehenden Kabel durch das Aufhängerohr führen. Befestigen Sie die Deckenaufhängung mit 4 Holzschrauben mit 5 mm Durchmesser an der Decke.

Schritt 2

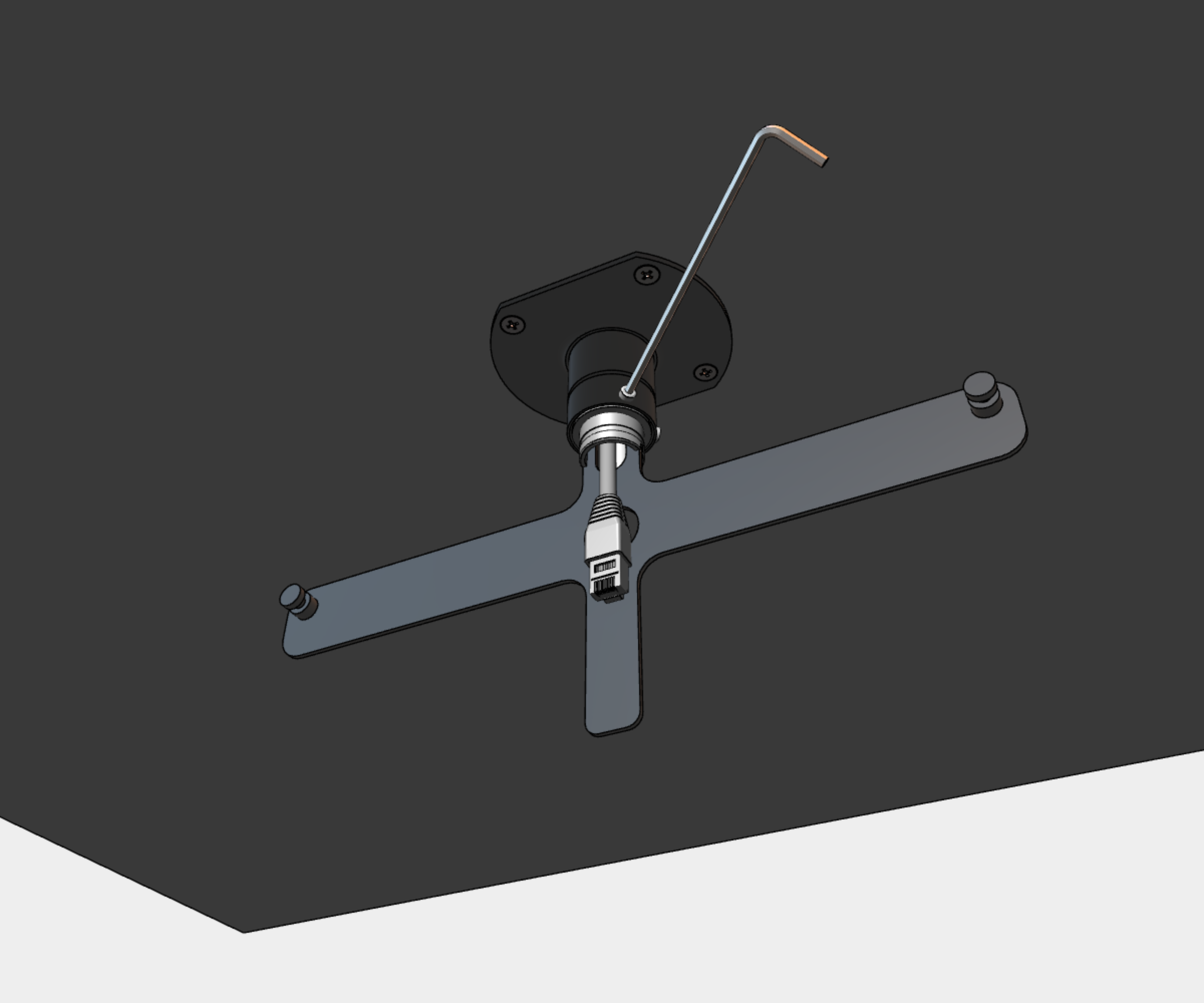

• Die ankommenden Kabel durch den Rohreinsatz an der Verankerungsplatte verlegen.

• Die Platte auf die Aufhängung aufstecken.

• Befestigen Sie die Verbindung, indem Sie die Schrauben mit einem Inbusschlüssel Nr. 3 festziehen.

  Vorsicht

  Die Schrauben müssen in die obere Nut des Rohreinsatzes passen, sonst lässt sich ein Anzeigeteil nicht auf der Verankerungsplatte montieren.

  Nach der Montage des Anzeigeteils ist es möglich, die Uhr anzuheben, indem die Verankerungsplatte so befestigt wird, dass die Schrauben in die untere Nut des Rohreinsatzes passen.

Schritt 3

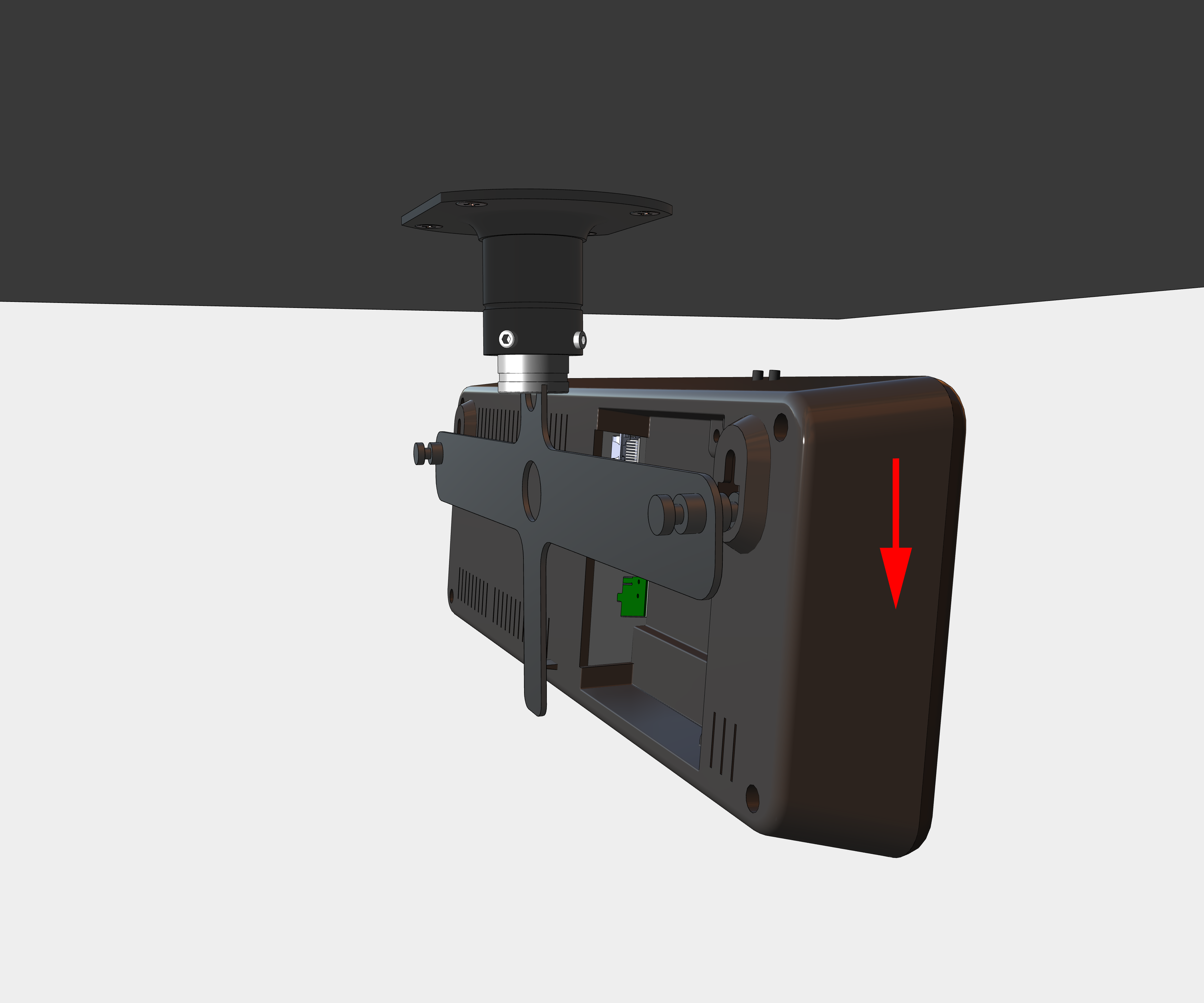

• Hängen Sie das SLAVE-Display an die Verankerungsplatte.

Hinweis

Wenn die Uhr leicht nach unten gekippt werden muss, schneiden Sie das Stützelement auf der Unterseite der Rückseite entsprechend zu.

Schritt 4

1

Siehe Kapitel Kabelanschluss.

Bemerkung

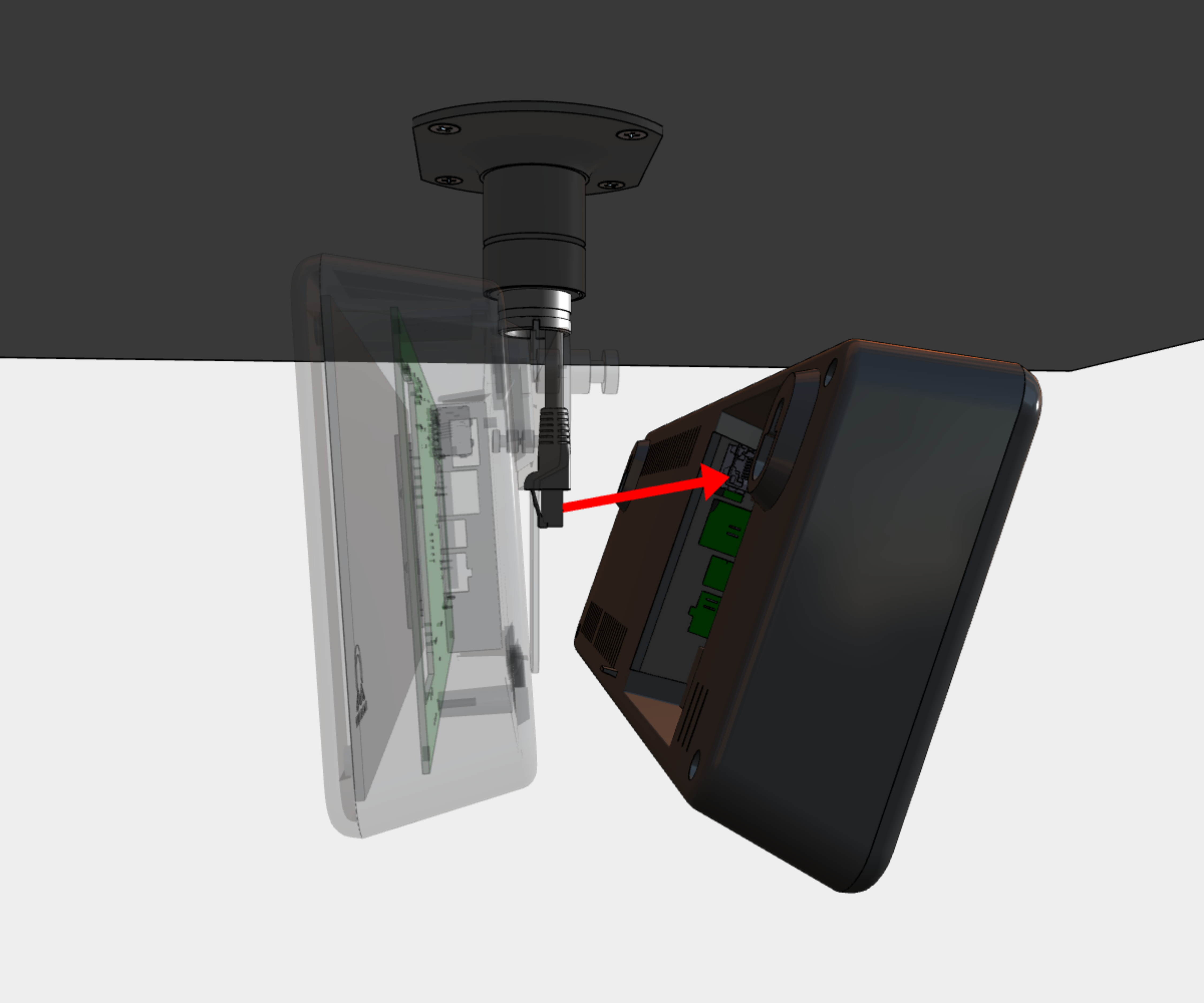

Schließen Sie alle Kabel und Leiter an das MASTER-Display an.

• Formen oder kürzen Sie die Leiter so, dass ihre Verlegung die richtige Positionierung und Befestigung der Uhr nicht behindert.

• Bei netzbetriebenen Uhren: Befestigen Sie einen breiten 2-poligen Steckanschluss an den Zuleitungen und stecken Sie ihn in eine entsprechende Buchse in der Aussparung auf der Rückseite.

• Bei PoE-betriebenen Uhren schließen Sie ein PoE-fähiges Ethernet-Kabel an den RJ-45-Anschluss in der Aussparung auf der Rückseite an.

  Verwenden Sie einen PoE-Switch-Anschluss oder einen PoE-Injektor, der die erforderliche PoE-Leistung liefert.

• Befestigen Sie geeignete Steckklemmen an den Leitungen der jeweiligen Komponente (z. B. Temperatursensor, Tastatur oder RS-485-Schnittstelle) und stecken Sie diese in die entsprechende Klemme in der Aussparung auf der Rückseite.

  Schließen Sie das Ethernet-Kabel an den RJ-45-Anschluss an, falls vorhanden.

  Vorsicht

  Achten Sie darauf, die Anschlüsse nicht zu vertauschen. Überprüfen Sie die Beschriftung der Anschlüsse auf den Etiketten in der Aussparung auf der Rückseite.

• Verbinden Sie das 10-adrige Verbindungskabel vom SLAVE-Display mit dem MASTER-Display.

Vorsicht

Bei der LGC-Variante muss der DIP-Schalter entsprechend dem verwendeten Synchronisationssignal eingestellt werden (die entsprechende Position finden Sie im Kapitel , gekennzeichnet mit dem Buchstaben B).

Für die Zeilensynchronisation lassen Sie den DIP-Schalter in seiner Standardposition.

Für alle anderen Synchronisationssignale (DCF, MOBALine, polarisierte Impulsleitung, IRIG-B) stellen Sie den DIP-Schalter auf die Position DCF.

Ausführliche Informationen zum Anschluss der verschiedenen Synchronisationsquellen und -empfänger finden Sie im Kapitel Betrieb der Uhr > Taktbetrieb außerhalb des Netzes.

Schritt 5

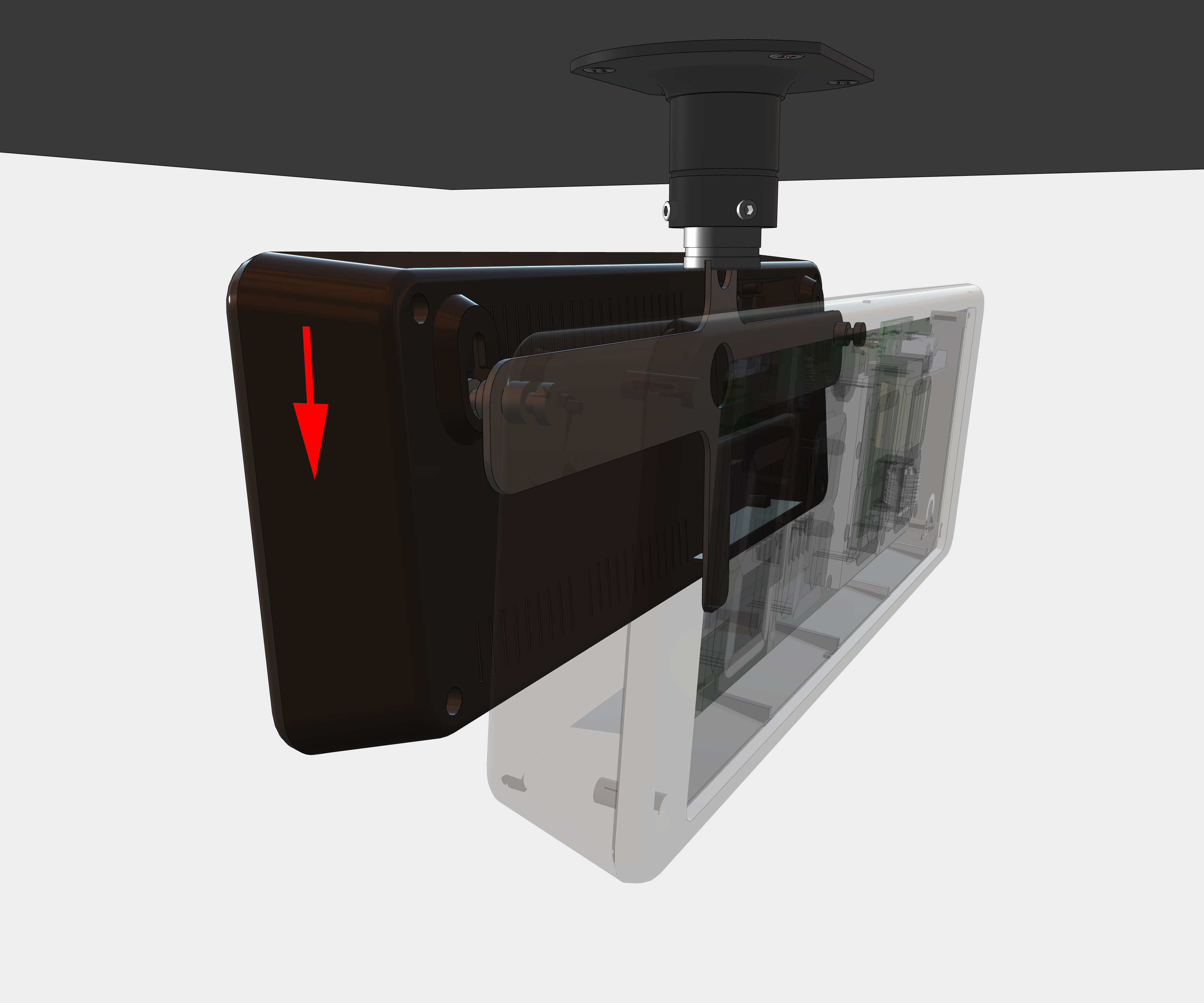

• Hängen Sie das MASTER-Display in die Verankerungsplatte ein.

Hinweis

Wenn die Uhr leicht nach unten gekippt werden muss, schneiden Sie das Stützelement auf der Unterseite der Rückseite entsprechend zu.
