Wandmontage#

Schritt 1

../../../_images/eco-dc-12.svg

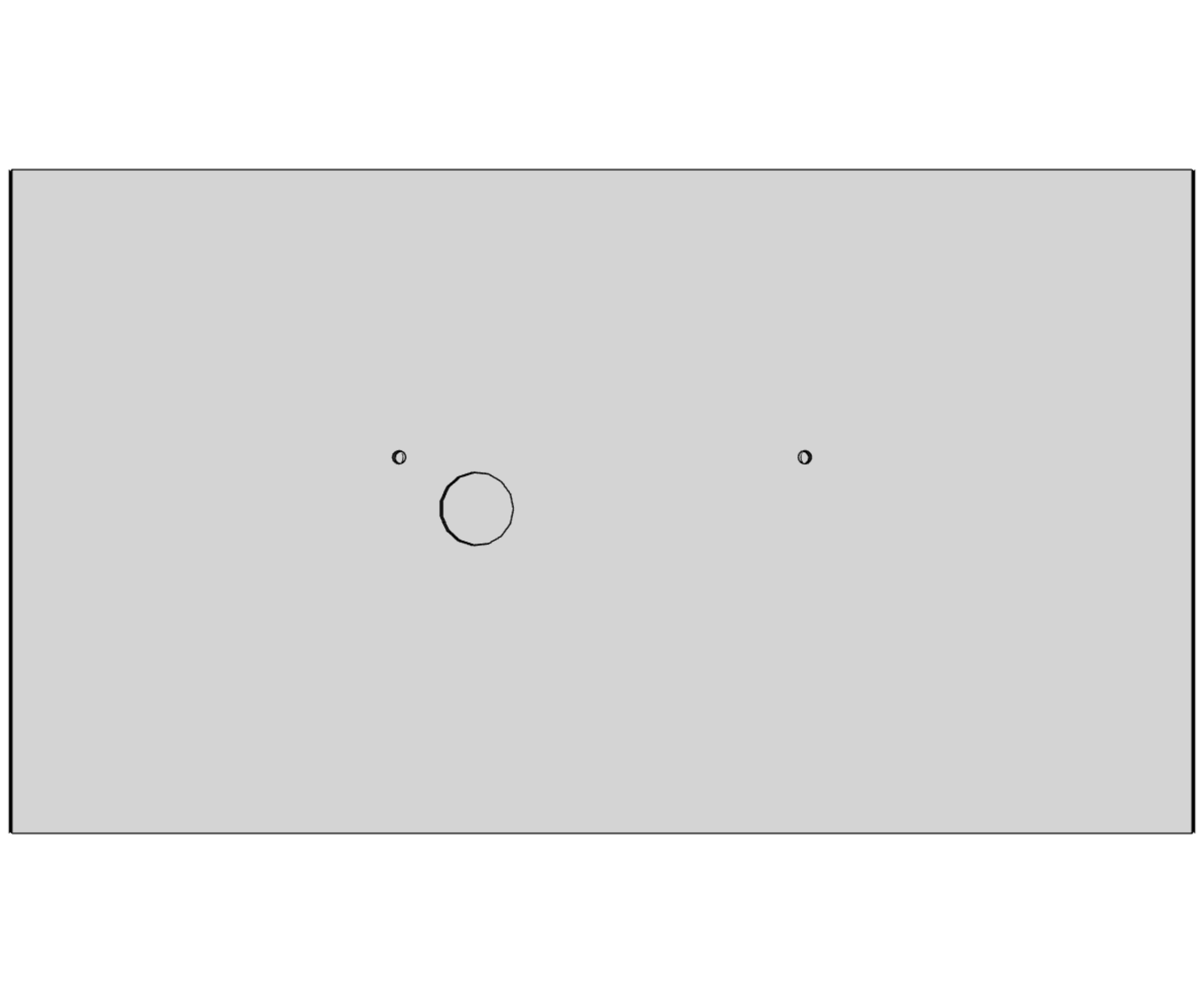

  • Bohren Sie zwei Befestigungslöcher in die Wand, deren Durchmesser groß genug ist, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen.

    Hinweis

    Informationen zum Lochabstand finden Sie im Kapitel Diagramm und Abmessungen.

Schritt 2

../../../_images/eco-dc-22.svg

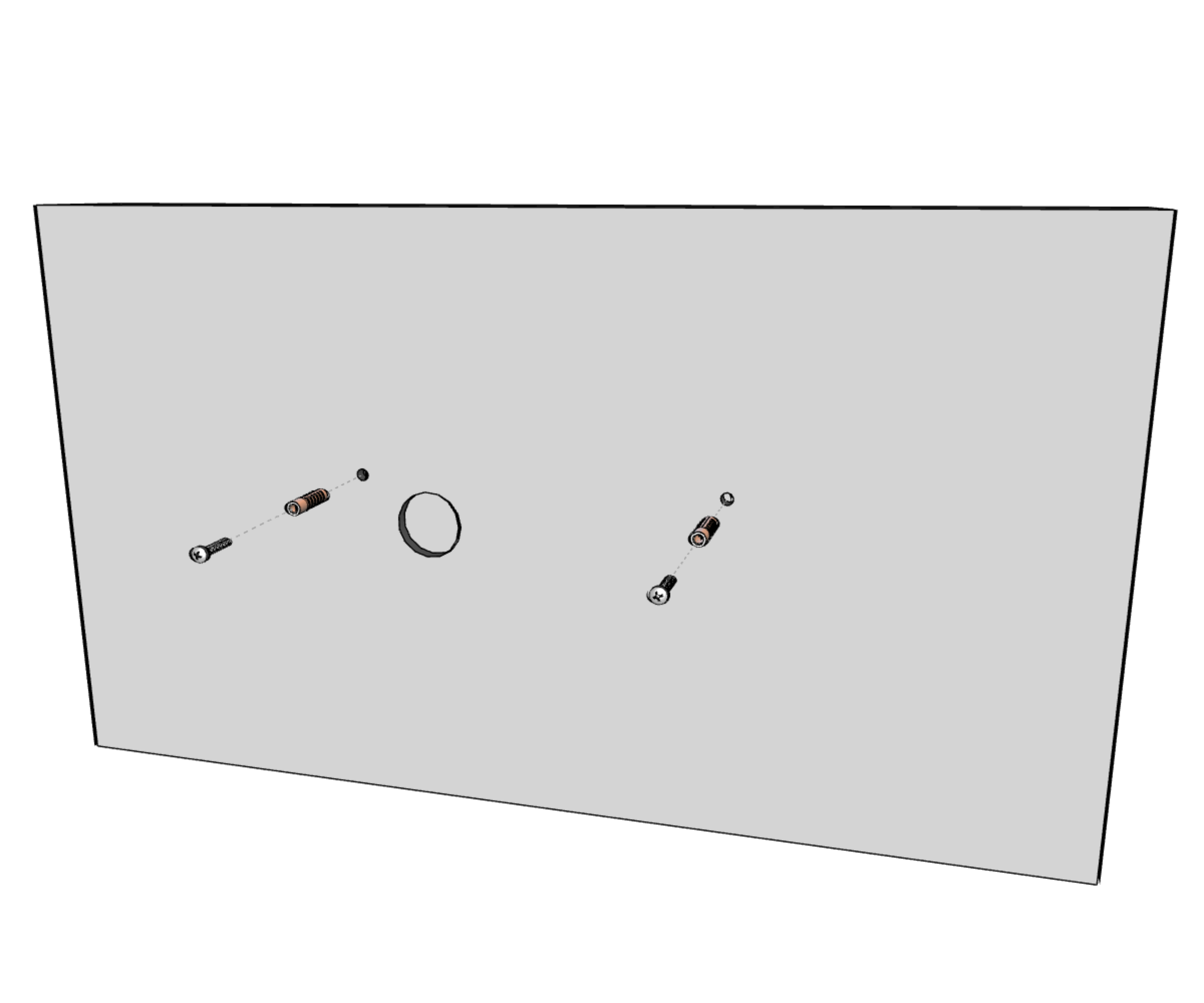

  • Stecken Sie die Dübel in die vorbereiteten Löcher und schrauben Sie die Schrauben ein, wobei die Schraubenköpfe mindestens 3 mm aus der Wand herausragen sollten.

Schritt 3

../../../_images/eco-dc-32.svg

1

Siehe Kapitel Kabelanschluss.

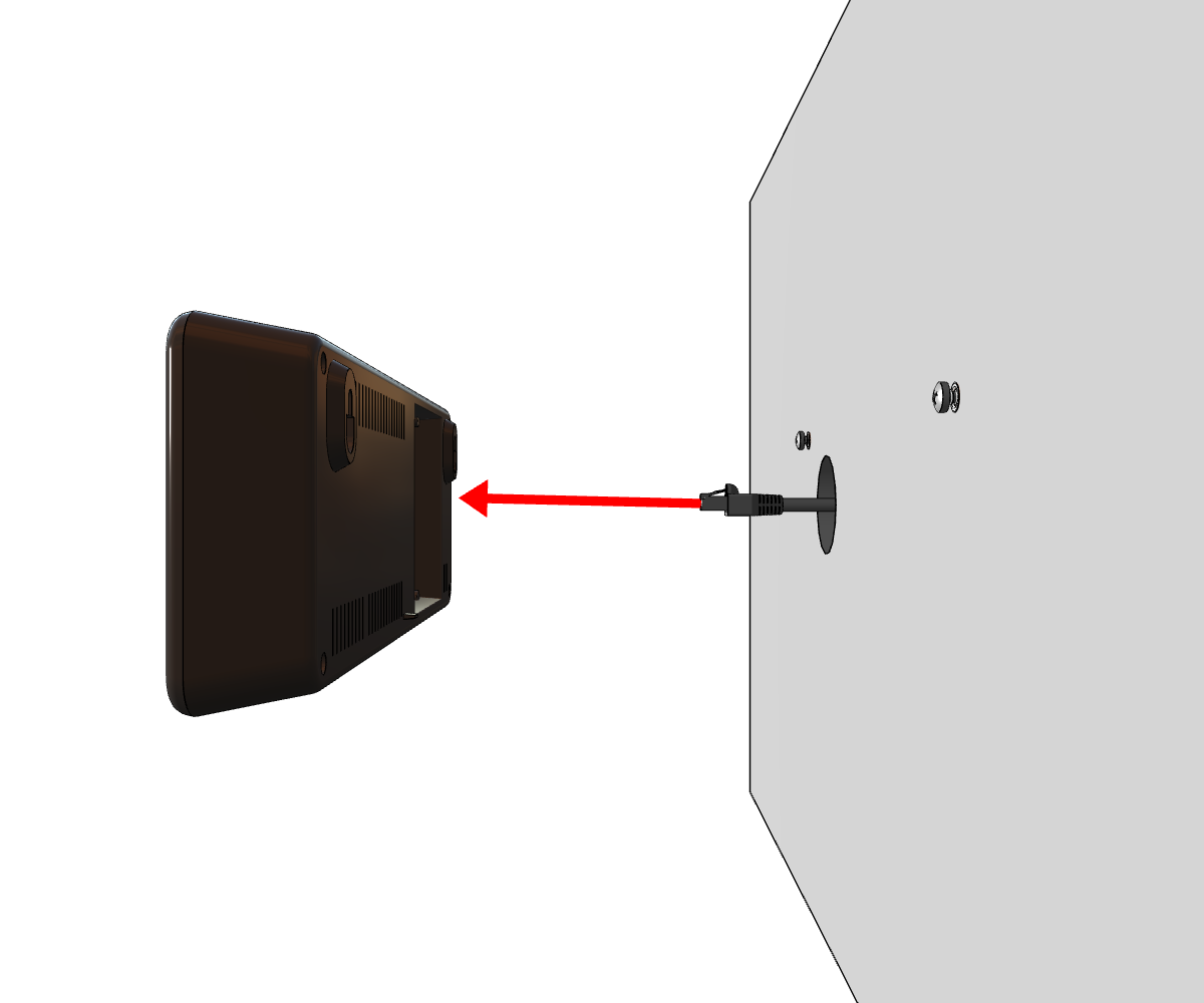

  • Formen oder kürzen Sie die Leiter so, dass ihre Verlegung die richtige Positionierung und Befestigung der Uhr nicht behindert.

  • Bei netzbetriebenen Uhren: Befestigen Sie einen breiten 2-poligen Steckanschluss an den Zuleitungen und stecken Sie ihn in eine entsprechende Buchse in der Aussparung auf der Rückseite.

  • Bei PoE-betriebenen Uhren schließen Sie ein PoE-fähiges Ethernet-Kabel an den RJ-45-Anschluss in der Aussparung auf der Rückseite an.

    Verwenden Sie einen PoE-Switch-Anschluss oder einen PoE-Injektor, der die erforderliche PoE-Leistung liefert.

  • Befestigen Sie geeignete Steckklemmen an den Leitungen der jeweiligen Komponente (z. B. Temperatursensor, Tastatur oder RS-485-Schnittstelle) und stecken Sie diese in die entsprechende Klemme in der Aussparung auf der Rückseite.

    Schließen Sie das Ethernet-Kabel an den RJ-45-Anschluss an, falls vorhanden.

    Vorsicht

    Achten Sie darauf, die Anschlüsse nicht zu vertauschen. Überprüfen Sie die Beschriftung der Anschlüsse auf den Etiketten in der Aussparung auf der Rückseite.

Vorsicht

Bei der LGC-Variante muss der DIP-Schalter entsprechend dem verwendeten Synchronisationssignal eingestellt werden (die entsprechende Position finden Sie im Kapitel , gekennzeichnet mit dem Buchstaben B).

Für die Zeilensynchronisation lassen Sie den DIP-Schalter in seiner Standardposition.

Für alle anderen Synchronisationssignale (DCF, MOBALine, polarisierte Impulsleitung, IRIG-B) stellen Sie den DIP-Schalter auf die Position DCF.

Ausführliche Informationen zum Anschluss der verschiedenen Synchronisationsquellen und -empfänger finden Sie im Kapitel Betrieb der Uhr > Taktbetrieb außerhalb des Netzes.

Schritt 4

../../../_images/eco-dc-42.svg

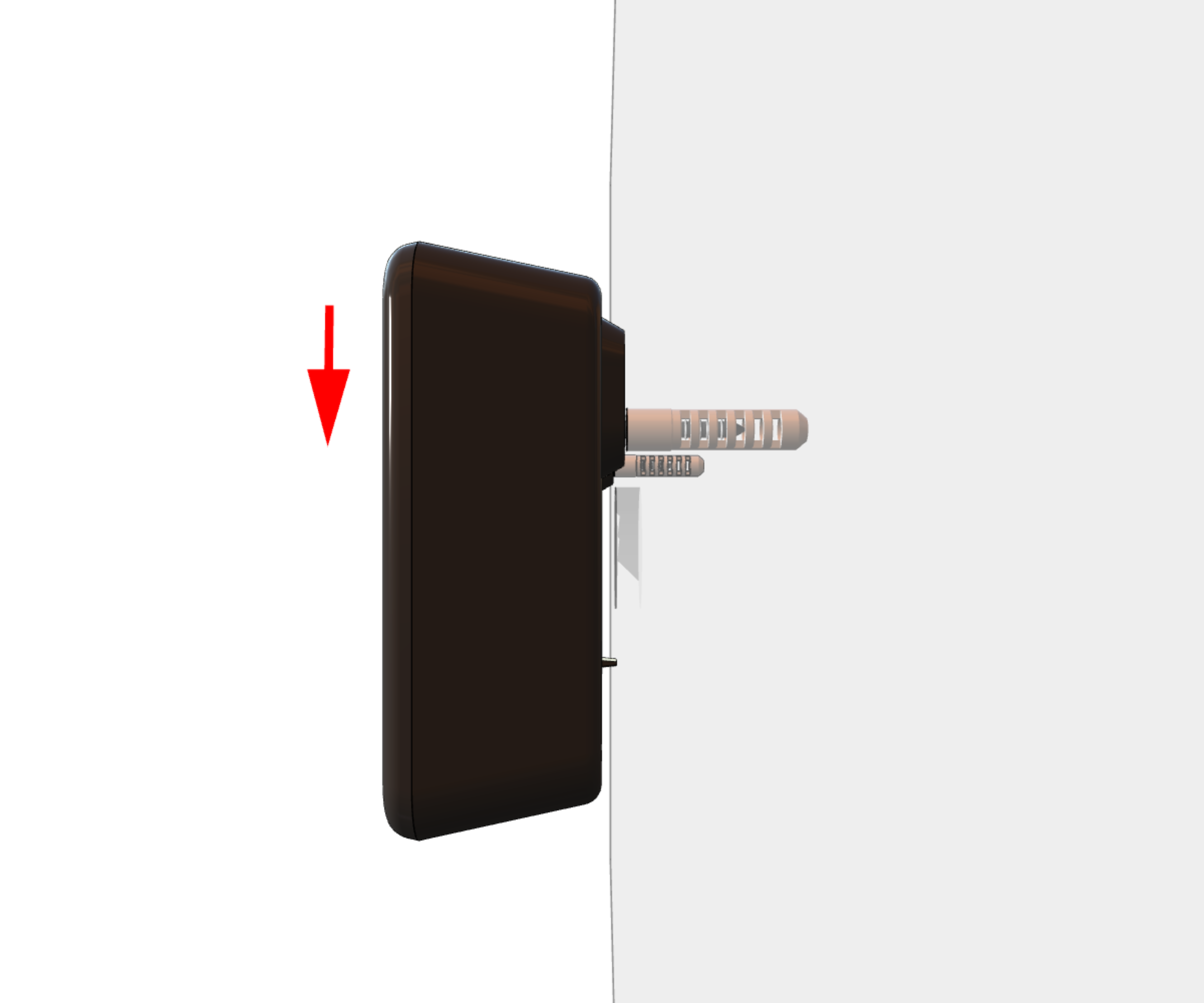

  • Hängen Sie die Uhr an den vorbereiteten Schrauben in der Wand auf.

Hinweis

Wenn die Uhr leicht nach unten gekippt werden muss, schneiden Sie das Stützelement auf der Unterseite der Rückseite entsprechend zu.
