Suspensión de techo#
El reloj de doble cara consta de dos partes: una que actúa como módulo de control (esta incluye los terminales para conectar la tensión de alimentación, la fuente de sincronización, el sensor de temperatura y el teclado al reloj) — «pantalla MASTER», y la otra que actúa como módulo de visualización (con el terminal para la conexión del cable de interconexión): «pantalla SLAVE». Ambas partes del reloj están interconectadas mediante un cable plano de 10 hilos. La pieza de suspensión del reloj se suministra por separado.

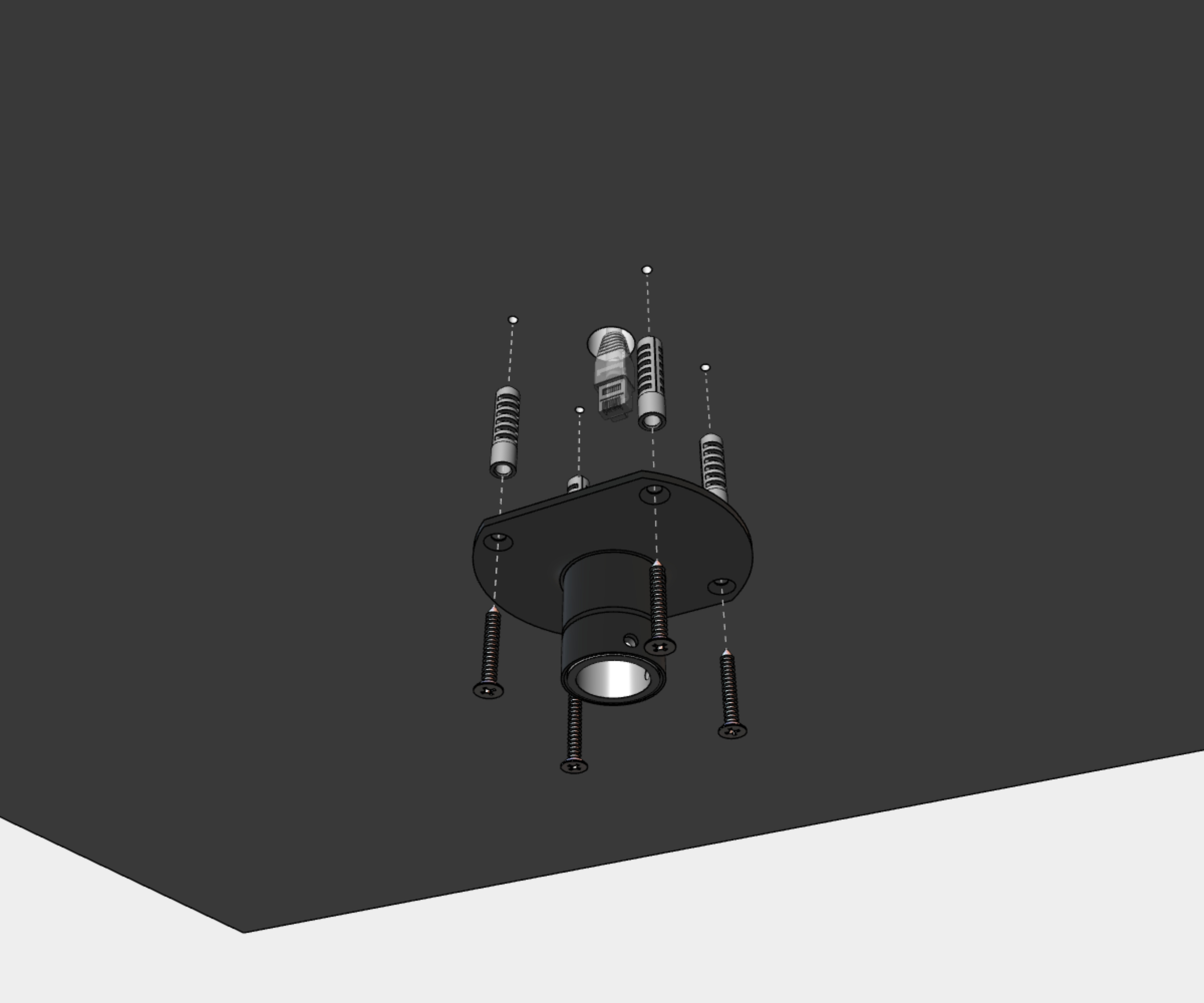

Paso 1
Taladre cuatro orificios de anclaje en el techo con un diámetro adecuado para alojar los tornillos para madera con espigas suministrados.
Entrelace los cables de entrada a través del tubo de suspensión. Fije la suspensión al techo con 4 tornillos para madera de 5 mm de diámetro.

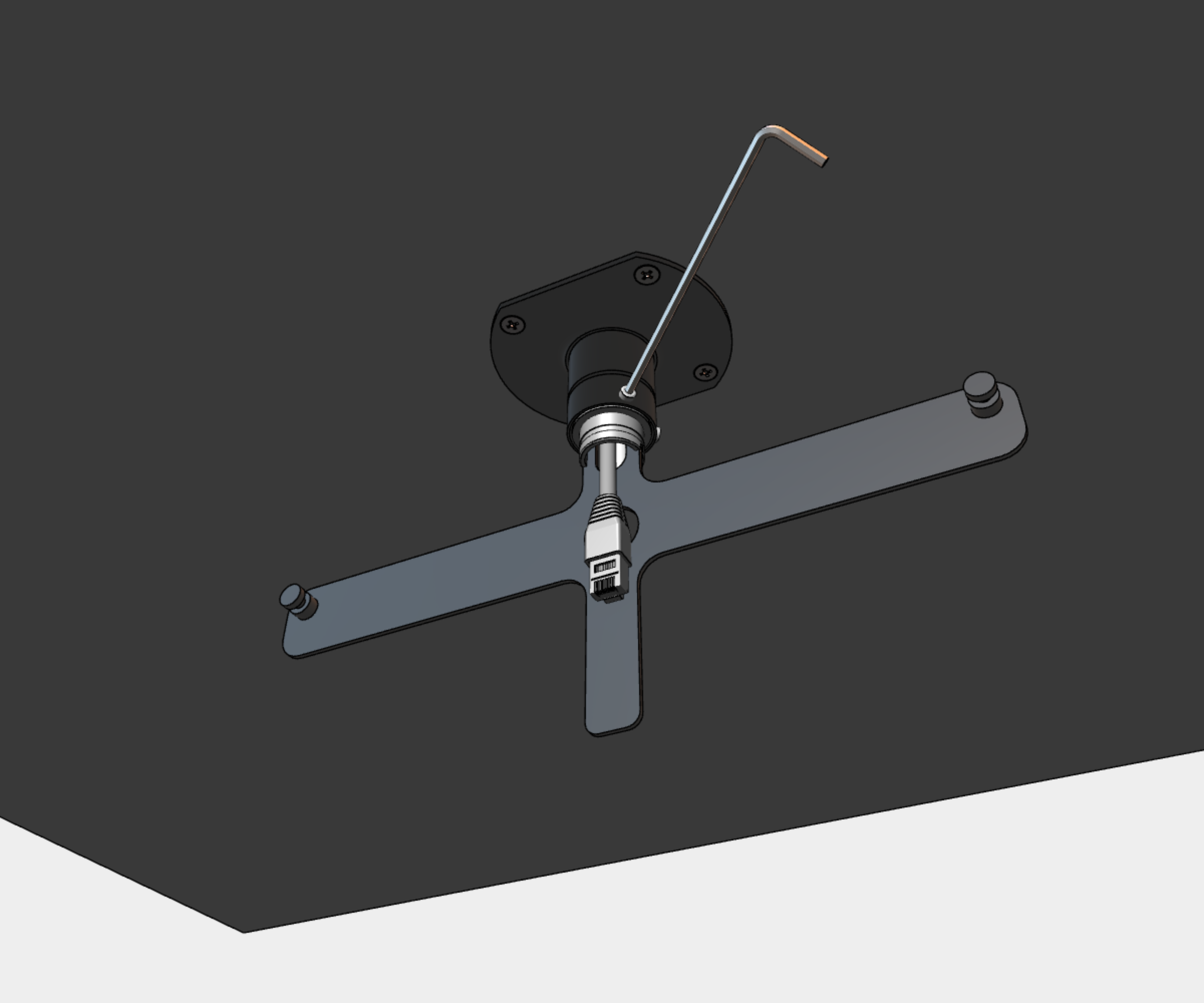

Paso 2
Entrelaza los cables entrantes a través del inserto tubular de la placa de anclaje.
Coloca la placa en la suspensión.
Fija la conexión apretando los tornillos con una llave Allen del n.º 3.
Prudencia
Los tornillos deben encajar en la ranura superior del inserto del tubo; de lo contrario, no será posible montar una pieza de visualización en la placa de anclaje.
Después de montar la parte de la pantalla, es posible elevar el reloj fijando la placa de anclaje de manera que los tornillos encajen en la ranura inferior del inserto del tubo.

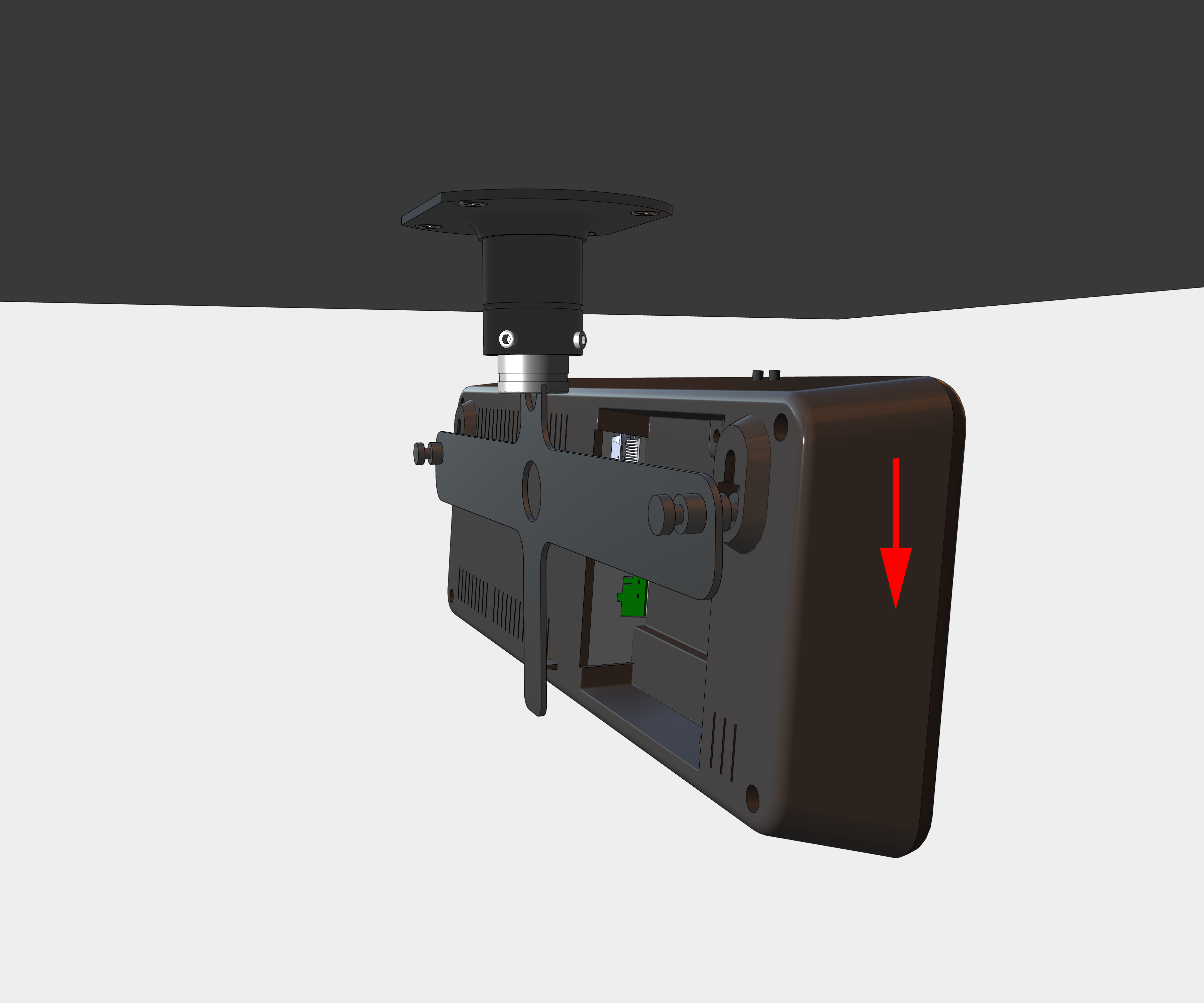

Paso 3
Cuelgue la pantalla SLAVE en la placa de anclaje.
Consejo
Si el reloj debe inclinarse ligeramente hacia abajo, corte el elemento de soporte de la parte inferior de la parte trasera en consecuencia.

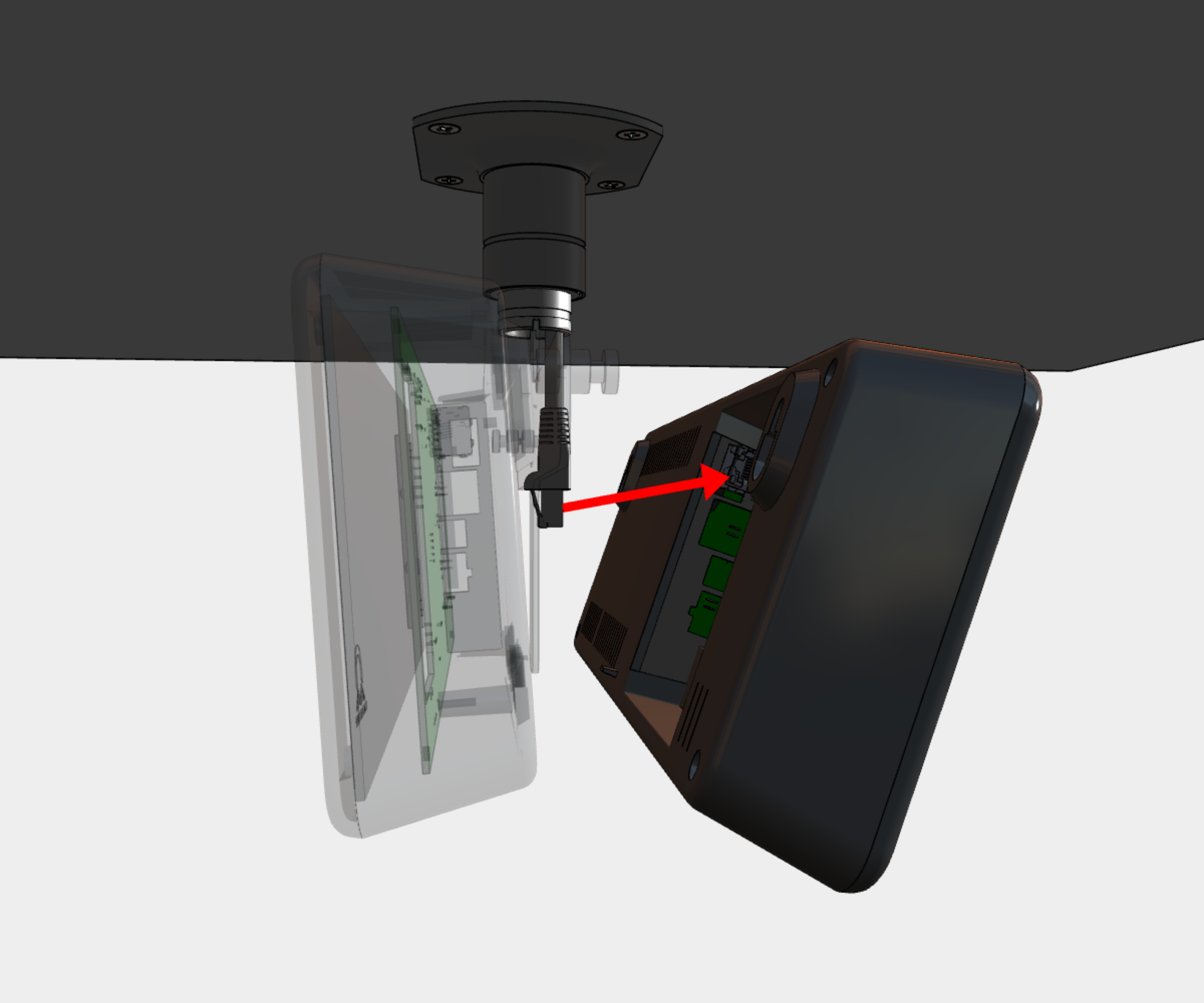

Paso 4
1
Véase el capítulo Conexión por cable.
Nota
Conecta todos los cables y conductores a la pantalla MASTER.
Dé forma o acorte los conductores para que su trazado no obstruya la correcta colocación y fijación del reloj.
En el caso de los relojes que funcionan con corriente de red, conecte un terminal de enchufe ancho de dos clavijas a los conductores de alimentación de entrada y enchúfelo en el terminal correspondiente situado en el hueco de la parte trasera.
En el caso de los relojes alimentados por PoE, conecta un cable Ethernet compatible con PoE al conector RJ-45 situado en el hueco de la parte trasera.
Utilice un puerto de conmutación PoE o un inyector PoE que proporcione la alimentación PoE necesaria.
Conecta los terminales enchufables adecuados a los cables del componente correspondiente (por ejemplo, sensor de temperatura, teclado o interfaz RS-485) y enchúfalos en el terminal correspondiente situado en el hueco de la parte trasera.
Conecte el cable Ethernet al conector RJ-45, si está disponible.
Prudencia
Ten cuidado de no invertir los bornes. Comprueba las indicaciones de los bornes en las etiquetas situadas en el hueco de la parte trasera.
Conecta el cable de interconexión de 10 hilos entre la pantalla ESCLAVA y la pantalla MAESTRA.
Prudencia
Para la variante LGC, configura el interruptor DIP según la señal de sincronización utilizada (puedes encontrar su posición en el capítulo , marcado con la letra B).
Para la sincronización de líneas, mantenga el interruptor DIP en su posición por defecto.
Para todas las demás señales de sincronización (DCF, MOBALine, línea de impulsos polarizada, IRIG-B), coloque el interruptor DIP en la posición DCF.
Consulte el capítulo Funcionamiento del reloj > Funcionamiento del reloj fuera de la red para obtener información detallada sobre la conexión de las distintas fuentes y receptores de sincronización.

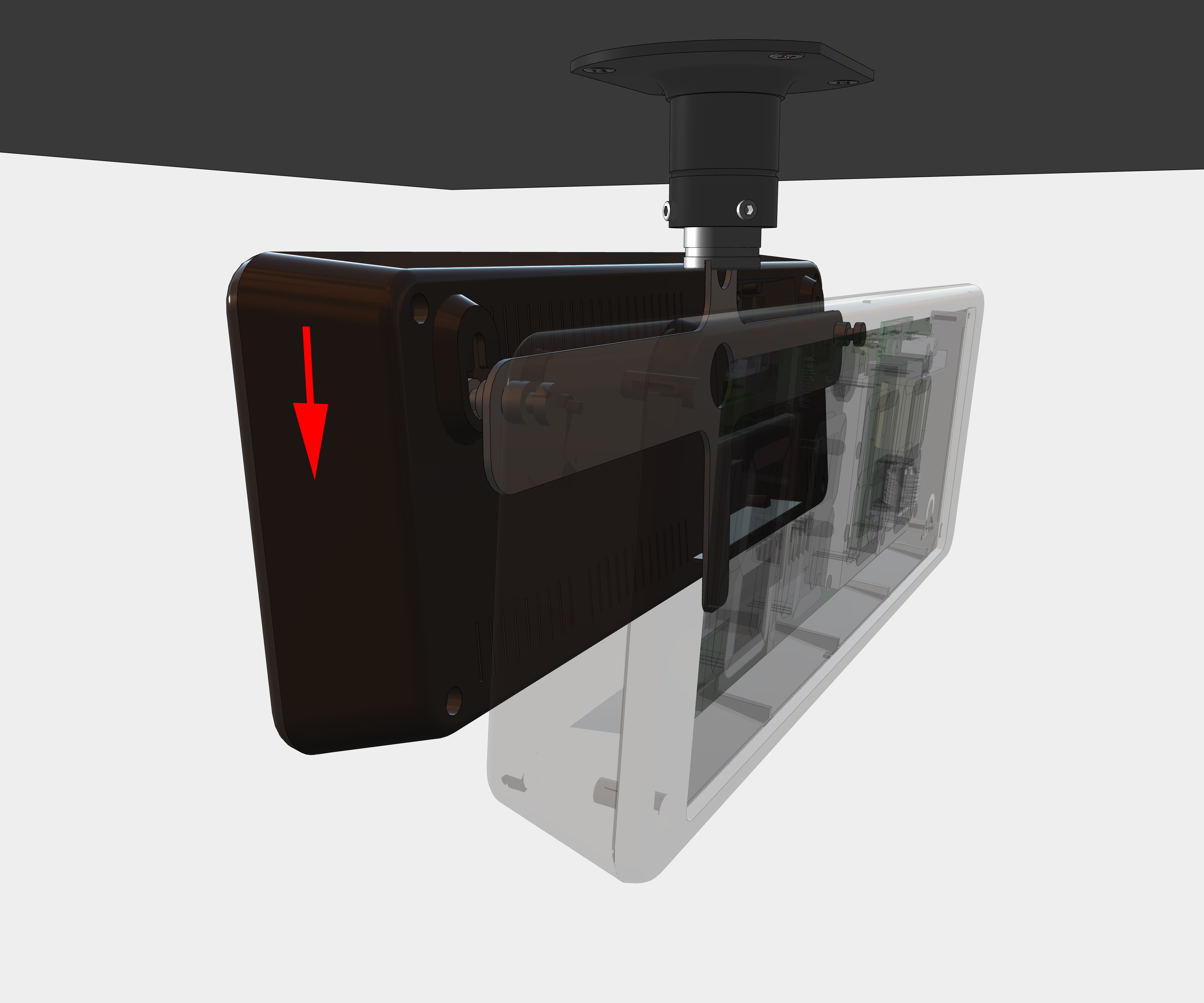

Paso 5
Cuelgue la pantalla MASTER en la placa de anclaje.
Consejo
Si el reloj debe inclinarse ligeramente hacia abajo, corte el elemento de soporte de la parte inferior de la parte trasera en consecuencia.
