Montaje en pared#

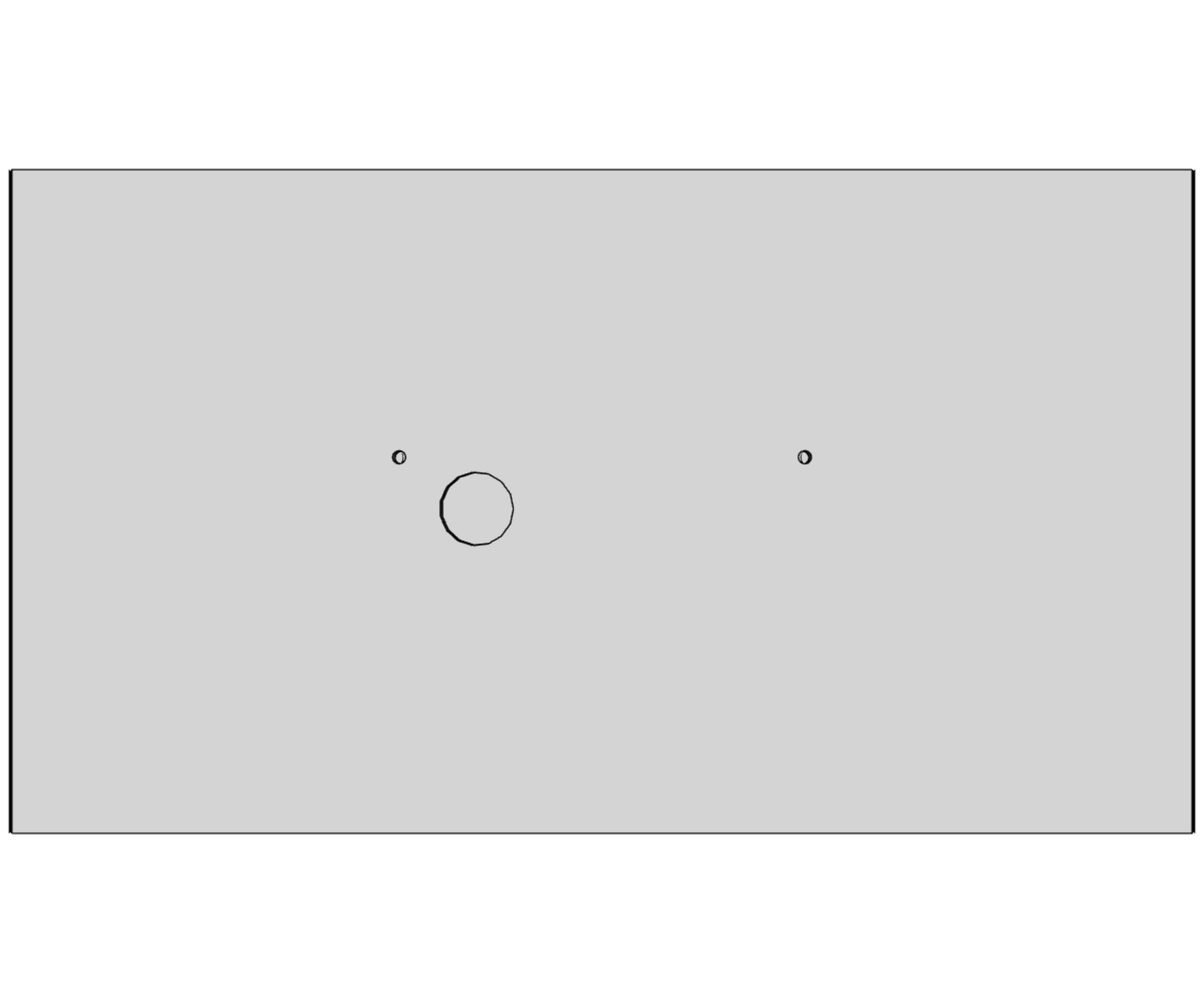

Paso 1

../../../_images/eco-dc-12.svg
  • Taladra dos agujeros de anclaje en la pared con un diámetro adecuado para que quepan los tornillos para madera con tacos que se incluyen.

    Consejo

    Consulta el capítulo Diagrama y dimensiones para conocer la separación entre orificios.

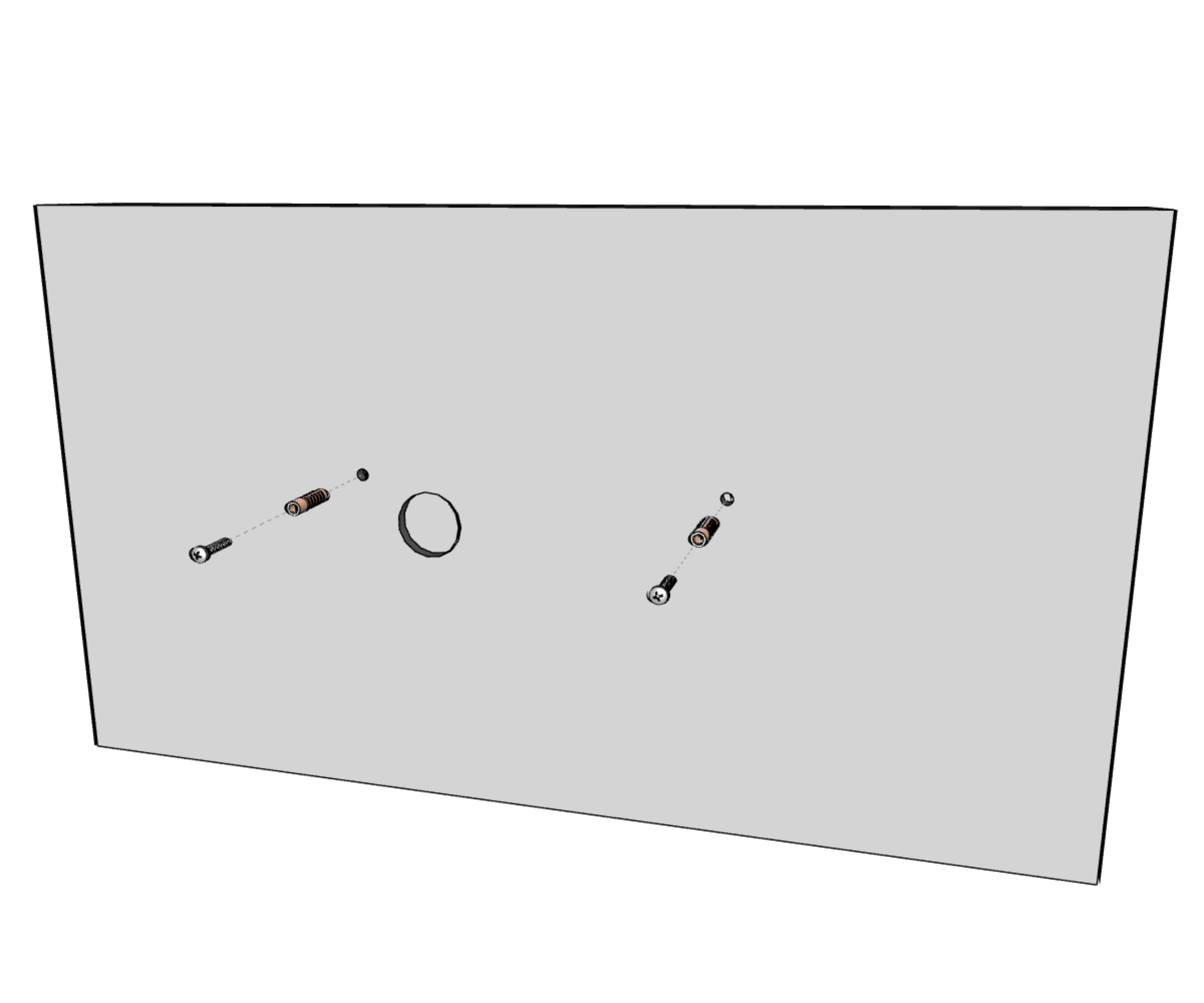

Paso 2

../../../_images/eco-dc-22.svg
  • Introduce las varillas en los agujeros preparados y atornilla los tornillos, dejando que las cabezas sobresalgan al menos 3 mm de la pared.

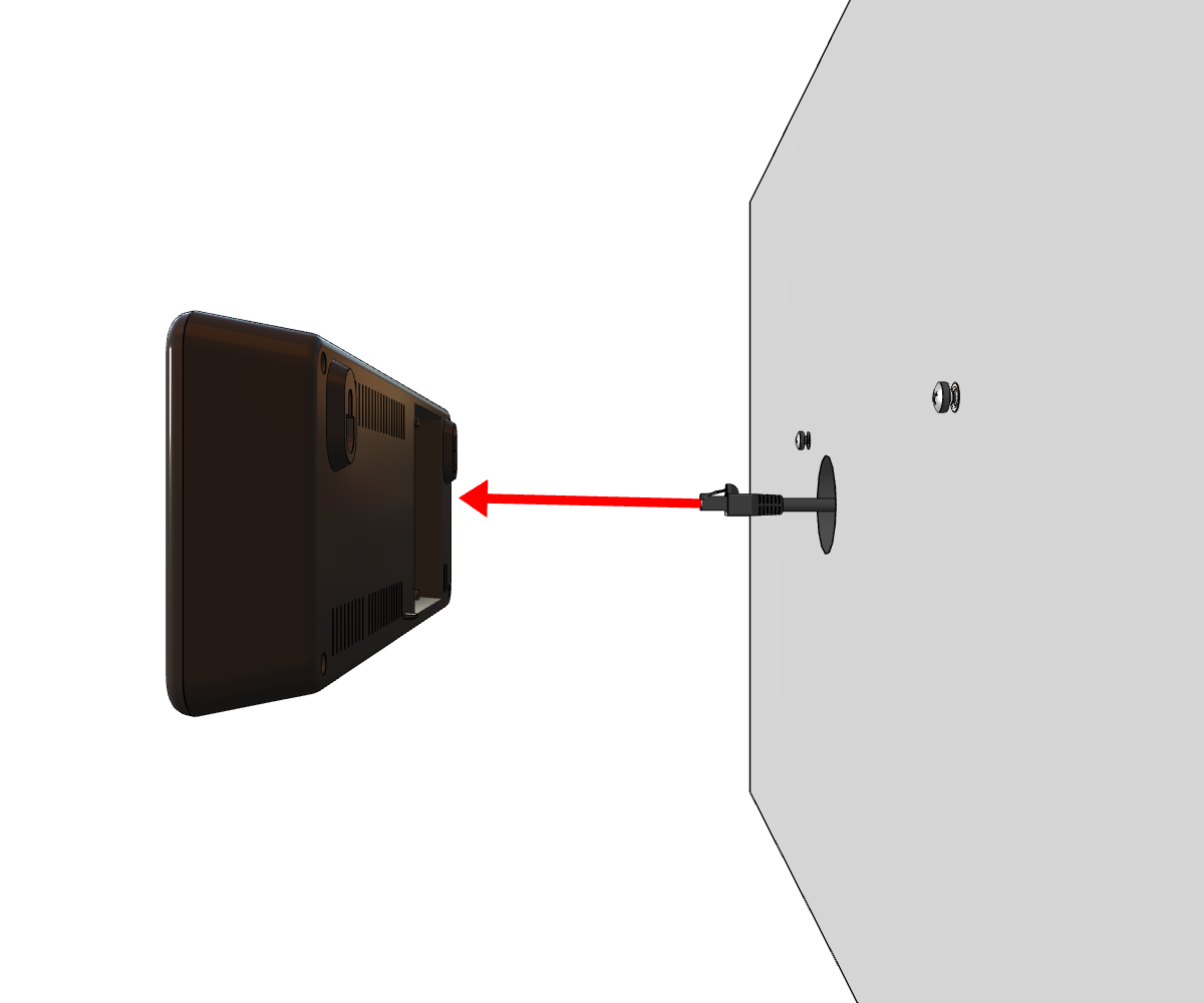

Paso 3

../../../_images/eco-dc-32.svg

1

Véase el capítulo Conexión por cable.

  • Dé forma o acorte los conductores para que su trazado no obstruya la correcta colocación y fijación del reloj.

  • En el caso de los relojes que funcionan con corriente de red, conecte un terminal de enchufe ancho de dos clavijas a los conductores de alimentación de entrada y enchúfelo en el terminal correspondiente situado en el hueco de la parte trasera.

  • En el caso de los relojes alimentados por PoE, conecta un cable Ethernet compatible con PoE al conector RJ-45 situado en el hueco de la parte trasera.

    Utilice un puerto de conmutación PoE o un inyector PoE que proporcione la alimentación PoE necesaria.

  • Conecta los terminales enchufables adecuados a los cables del componente correspondiente (por ejemplo, sensor de temperatura, teclado o interfaz RS-485) y enchúfalos en el terminal correspondiente situado en el hueco de la parte trasera.

    Conecte el cable Ethernet al conector RJ-45, si está disponible.

    Prudencia

    Ten cuidado de no invertir los bornes. Comprueba las indicaciones de los bornes en las etiquetas situadas en el hueco de la parte trasera.

Prudencia

Para la variante LGC, configura el interruptor DIP según la señal de sincronización utilizada (puedes encontrar su posición en el capítulo , marcado con la letra B).

Para la sincronización de líneas, mantenga el interruptor DIP en su posición por defecto.

Para todas las demás señales de sincronización (DCF, MOBALine, línea de impulsos polarizada, IRIG-B), coloque el interruptor DIP en la posición DCF.

Consulte el capítulo Funcionamiento del reloj > Funcionamiento del reloj fuera de la red para obtener información detallada sobre la conexión de las distintas fuentes y receptores de sincronización.

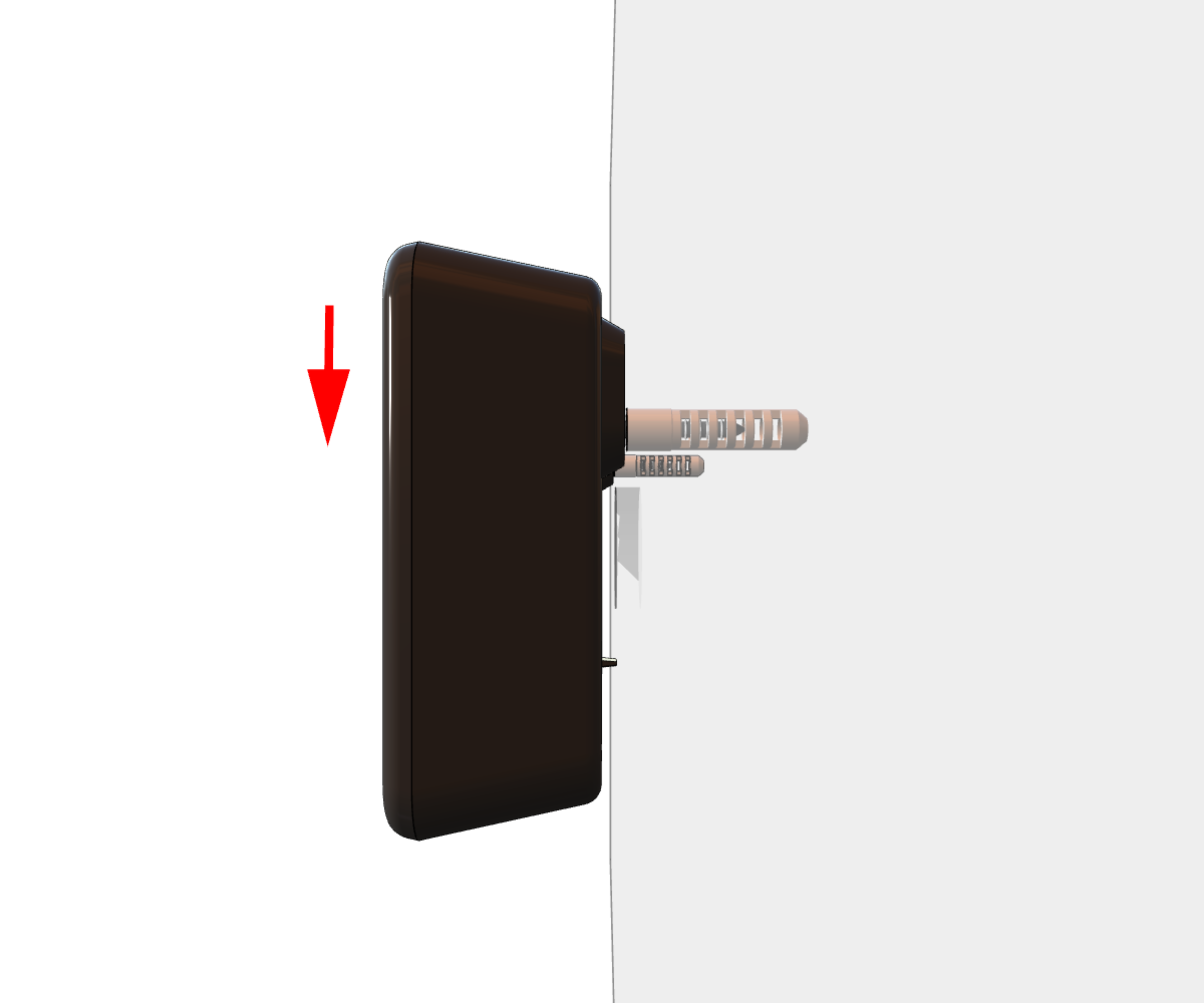

Paso 4

../../../_images/eco-dc-42.svg
  • Cuelga el reloj de los tornillos que ya hay en la pared.

Consejo

Si el reloj debe inclinarse ligeramente hacia abajo, corte el elemento de soporte de la parte inferior de la parte trasera en consecuencia.
