Stropní montáž#
Poznámka
Zobrazená čísla v 3D prohlížeči neodpovídají číslům kroků uvedeným níže.

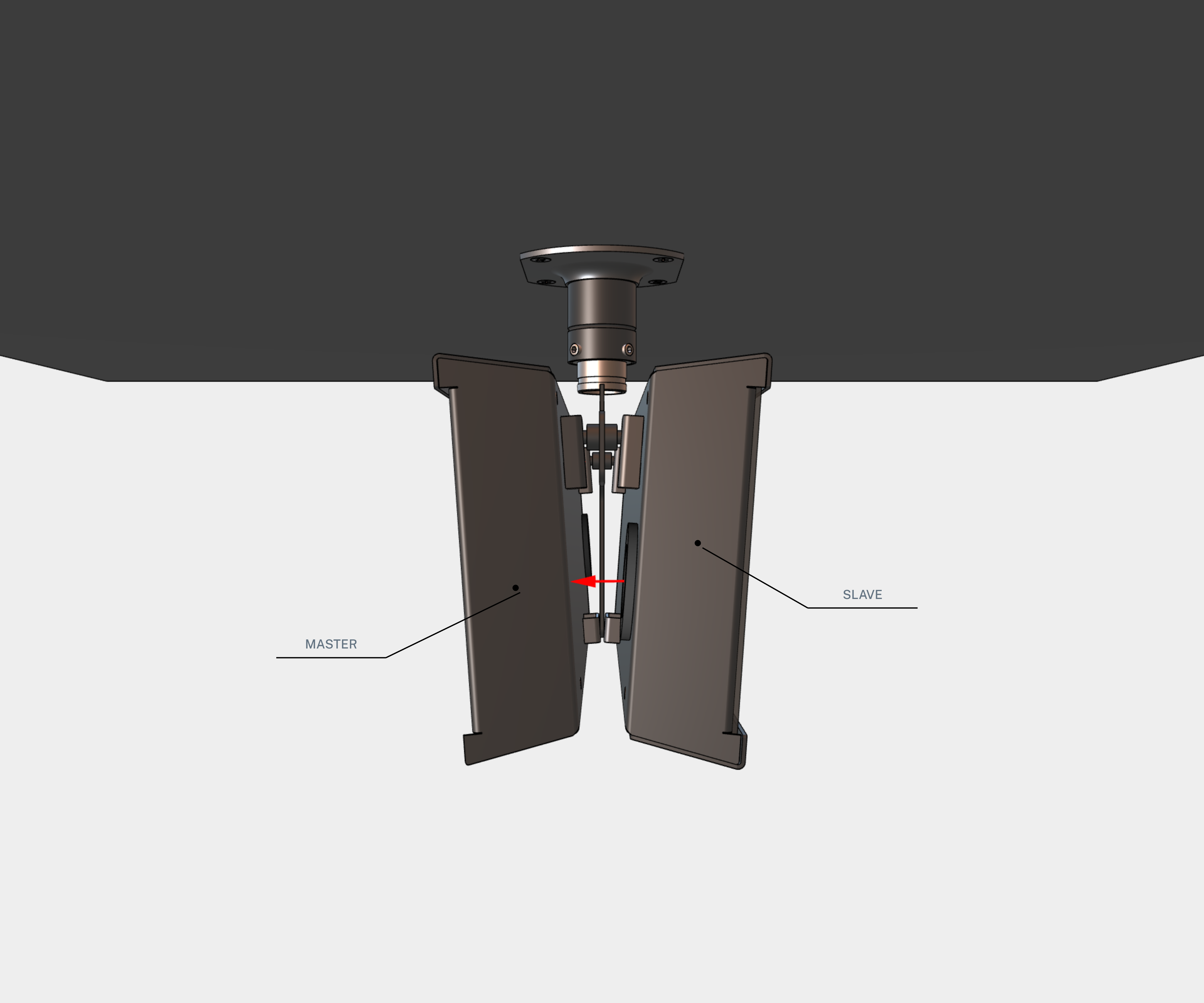

Dvoustranné hodiny se skládají ze dvou částí - MASTER displej (tato část obsahuje svorku pro připojení napájecího napětí a zdroje synchronizace) a SLAVE displej (tato část obsahuje svorku pro připojení propojovacího kabelu). Obě části hodin jsou propojeny 10žilovým plochým kabelem.
Připojte 10žilový propojovací kabel do odpovídající zástrčky na desce plošných spojů ovládání hodin displeje SLAVE.

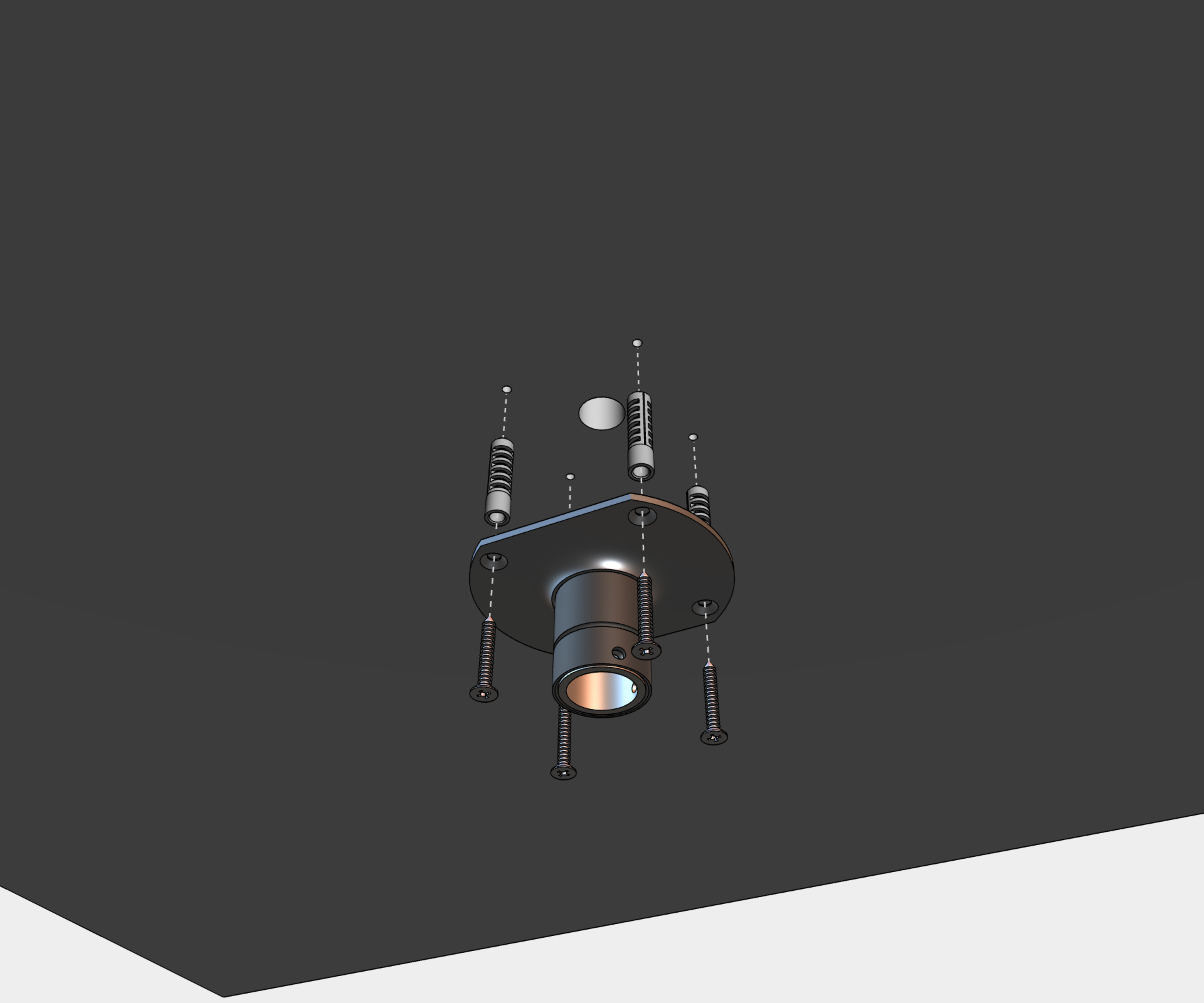

Krok 1 - Připevnění stropní závěsné trubky ke stropu#
Vyvrtejte čtyři kotevní otvory do stropu o průměru vhodném pro umístění dodaných šroubů do dřeva s hmoždinkami.
Protáhněte přívodní kabely závěsnou trubkou. Připevněte stropní závěs ke stropu pomocí 4 šroubů do dřeva o průměru 5 mm.

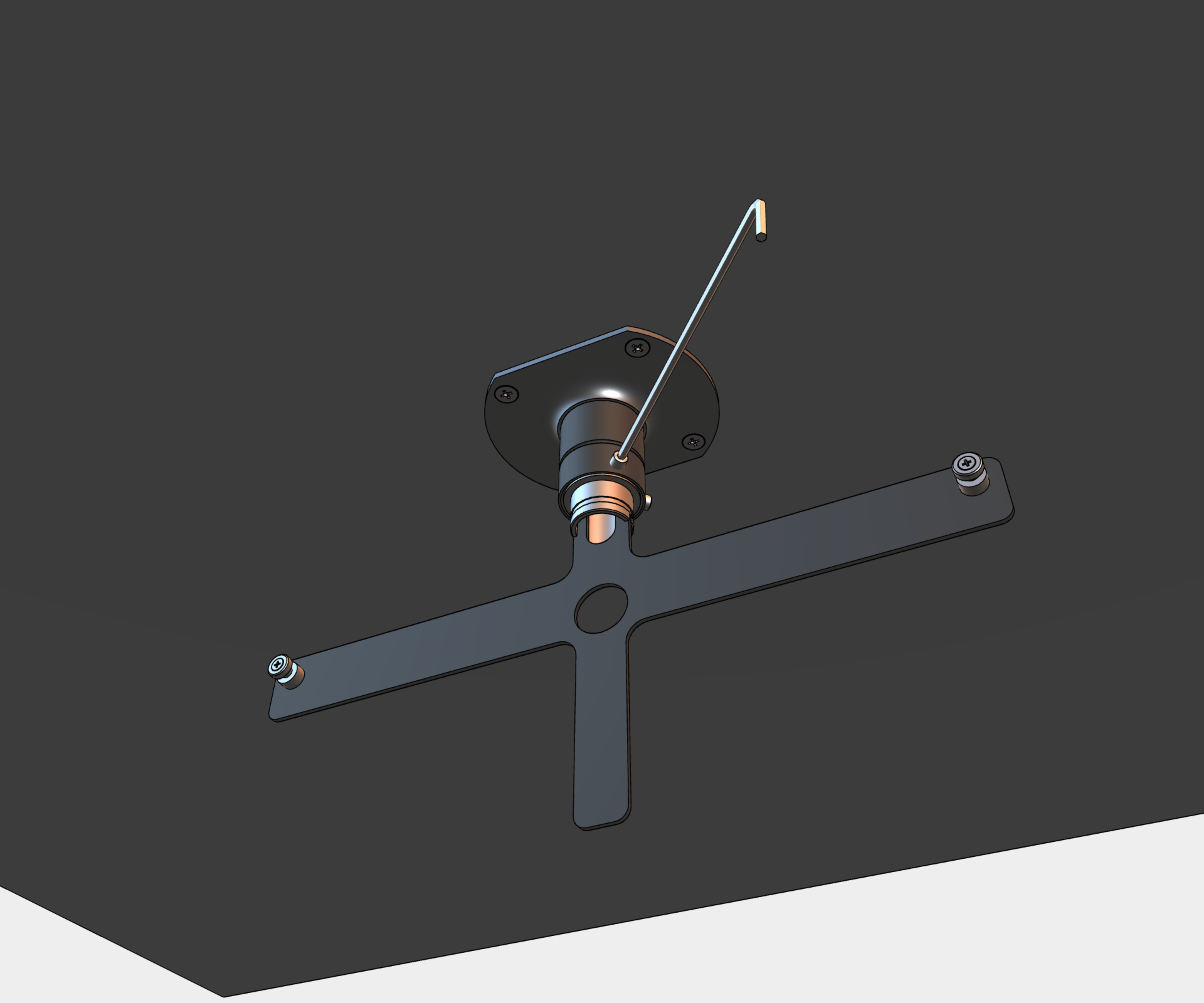

Krok 2 - Upevnění kotevního plechu ke stropní závěsné trubce#
Protáhněte přívodní kabely trubkovou vložkou na kotevním plechu. Plech nasaďte na závěs tak, aby šrouby zapadly do horní drážky na trubkové vložce. Kotevní plech upevněte utažením šroubků pomocí imbusového klíče č. 3.
Poznámka
Šrouby musí zapadnout do horní drážky na trubkové vložce, jinak nebude možné na kotevní plech namontovat část hodin.
Po montáži části hodin je možné hodiny vyvýšit upevněním kotevního plechu tak, aby šrouby zapadly do spodní drážky na trubkové vložce.

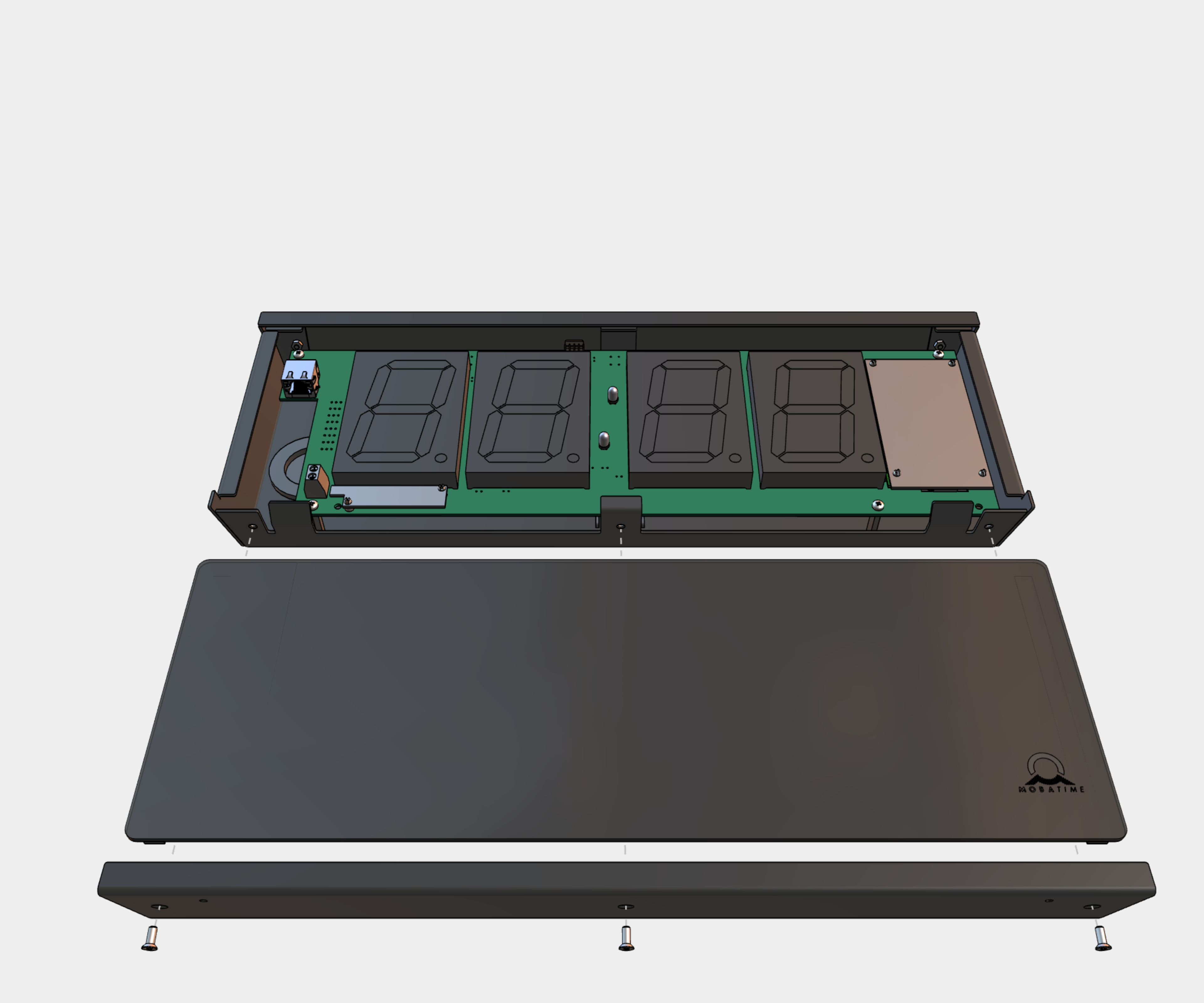

Krok 3 – Demontáž plexiskla#
Odstraňte čtyři šrouby na spodní straně hodin. Odstraňte spodní kryt a plexisklo.

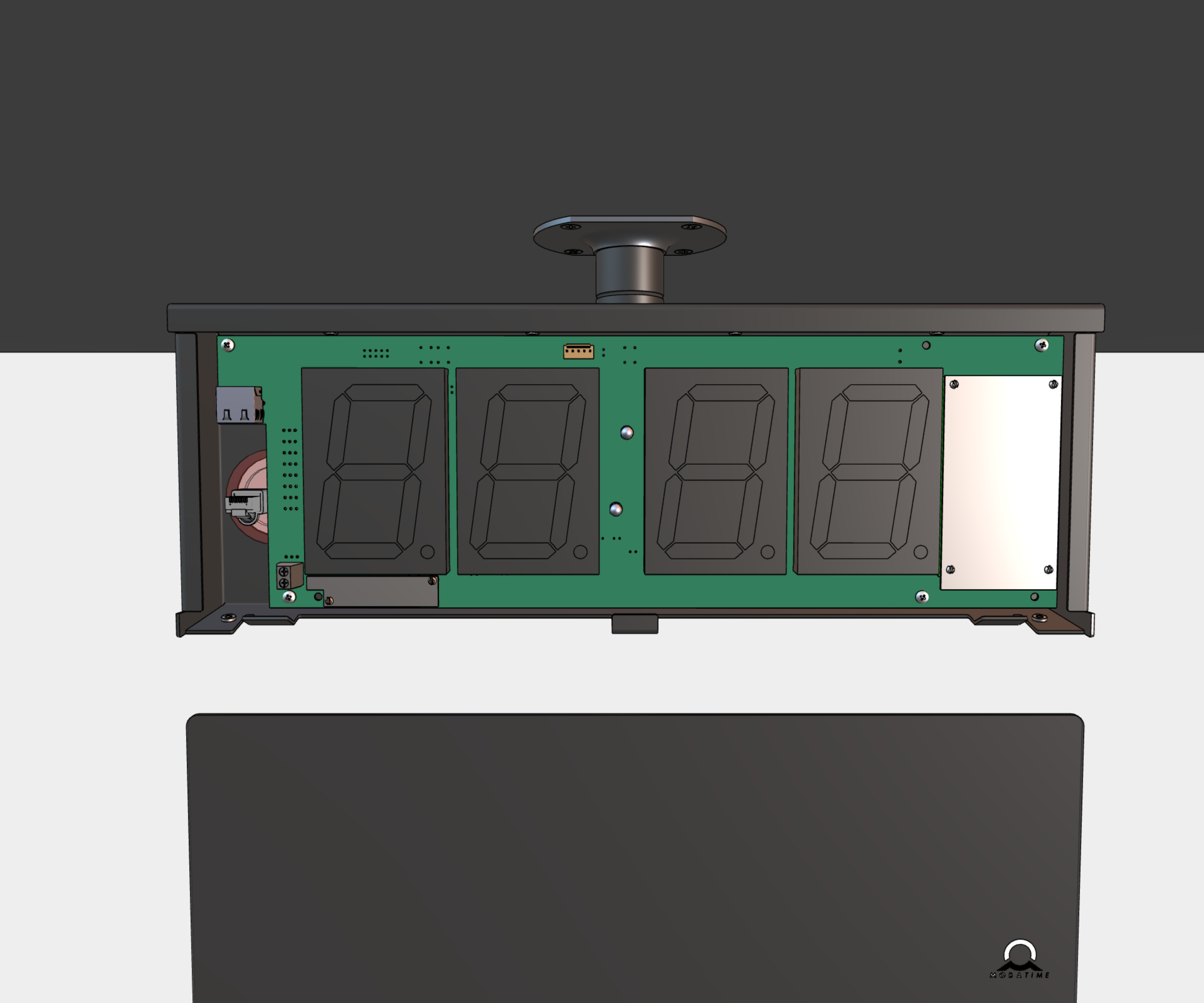

Krok 4 - Příprava a připojení kabelů#
Všechny přívodní kabely vhodně zkraťte.

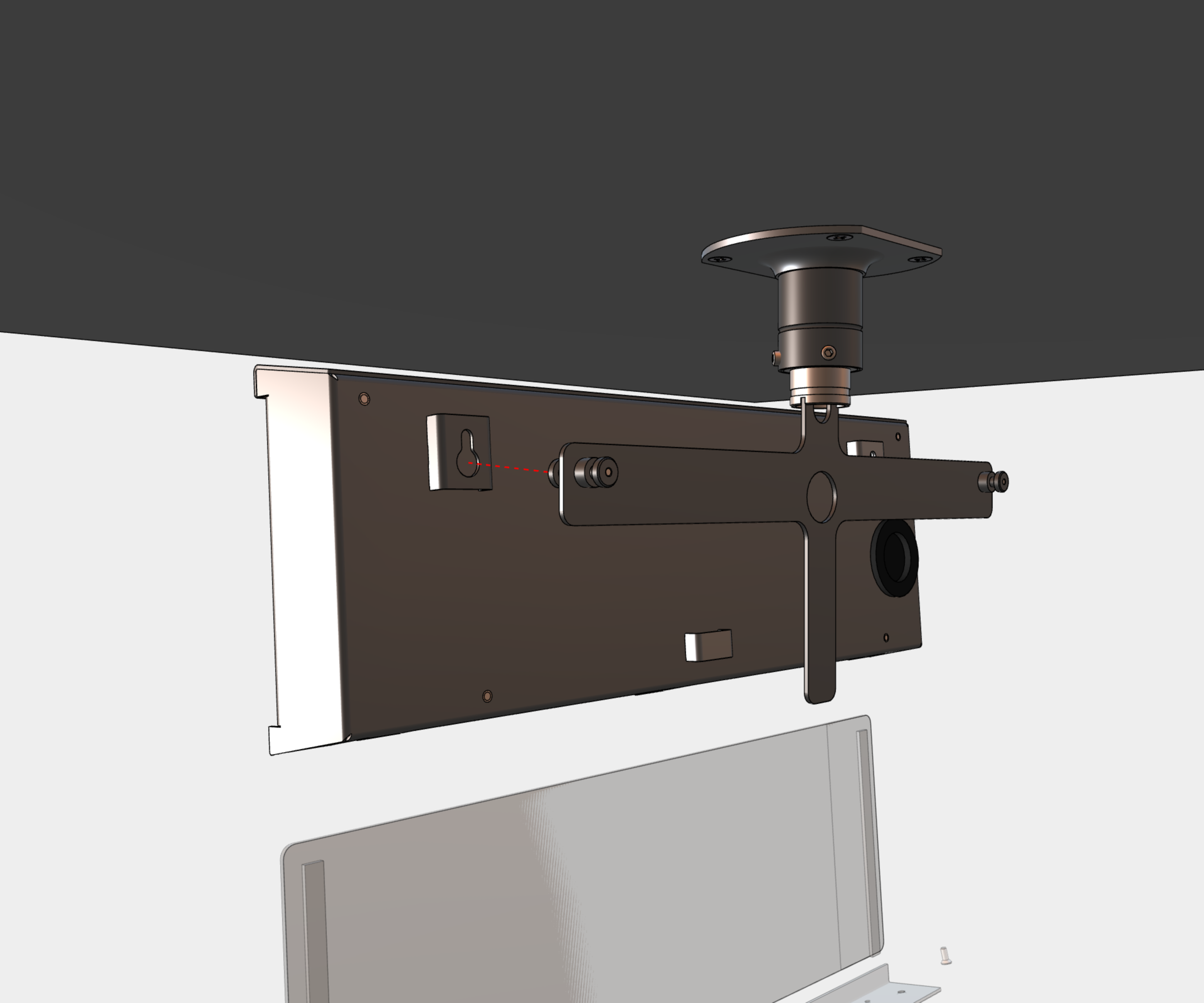

Protáhněte kabel(y) průchodkou a zavěste obě části displeje (MASTER a SLAVE) na kotevní plech.
Kromě varianty PoE použijte napájecí kabel minimálně 3 x 0,75 mm² (dvojitá izolace), maximálně 3 x 1,5 mm² (dvojitá izolace).
Připojte 2kolíkový konektor k synchronizačnímu signálnímu kabelu nebo krimpovací modulární konektor RJ45 k příchozímu kabelu Ethernet.
Zkraťte kabel(y) na příslušnou délku a připojte vodiče k odpovídajícím svorkám, respektive ke krimpování konektoru RJ45 na ethernetovém kabelu.
1
Viz kapitola Připojení kabelů.
Upozornění
Pro použití přijímače DCF/GPS přepněte přepínač DIP odpovídajícím způsobem.
Přejděte do kapitoly Provoz hodin > kapitola Provoz hodin bez sítě pro podrobné informace o připojení různých synchronizačních zdrojů a přijímačů.
Upozornění
Připojte kabel z displeje SLAVE k displeji MASTER.

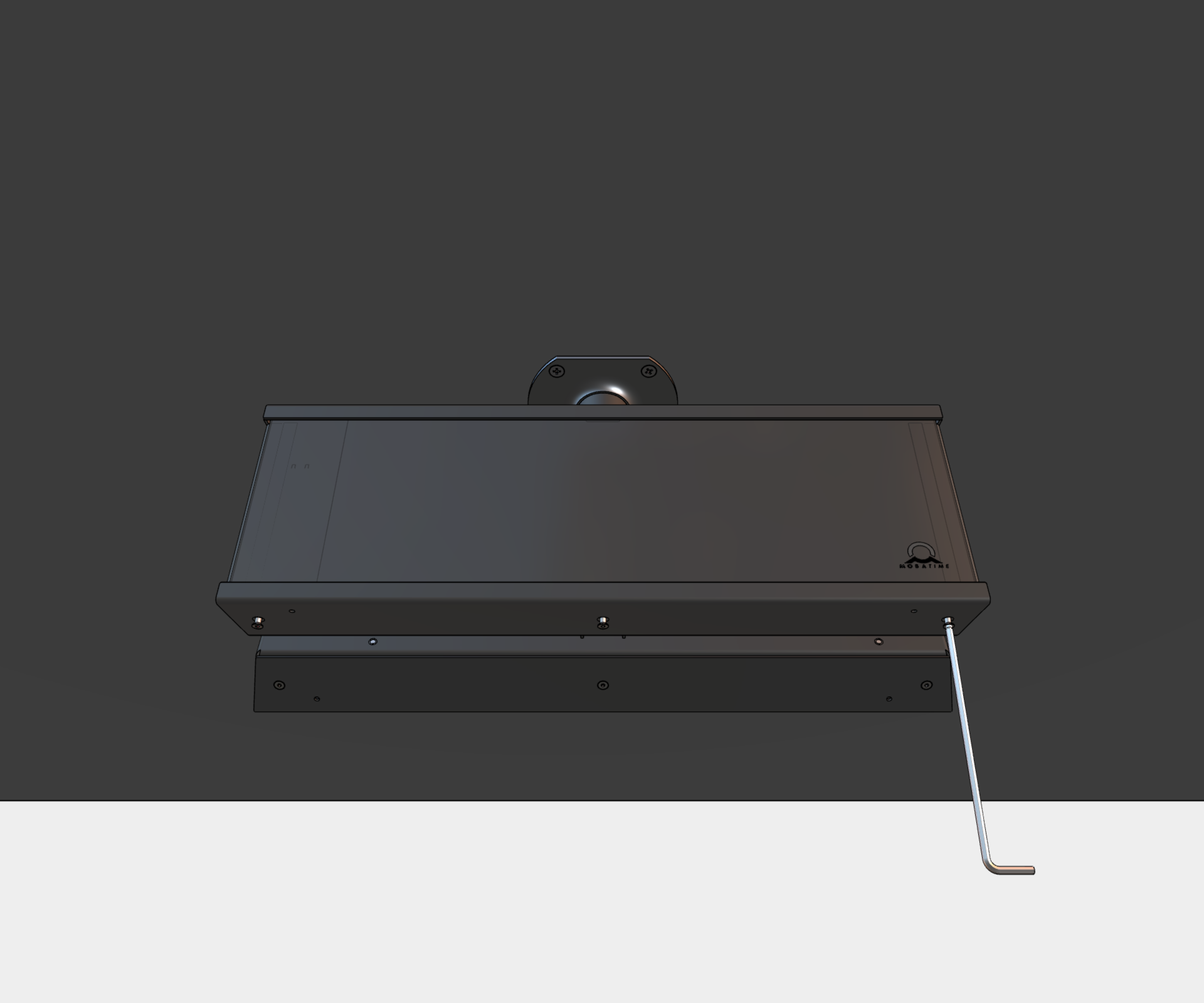

Krok 5 - Montáž plexiskla#
Namontujte zpět plexisklo a spodní kryt.

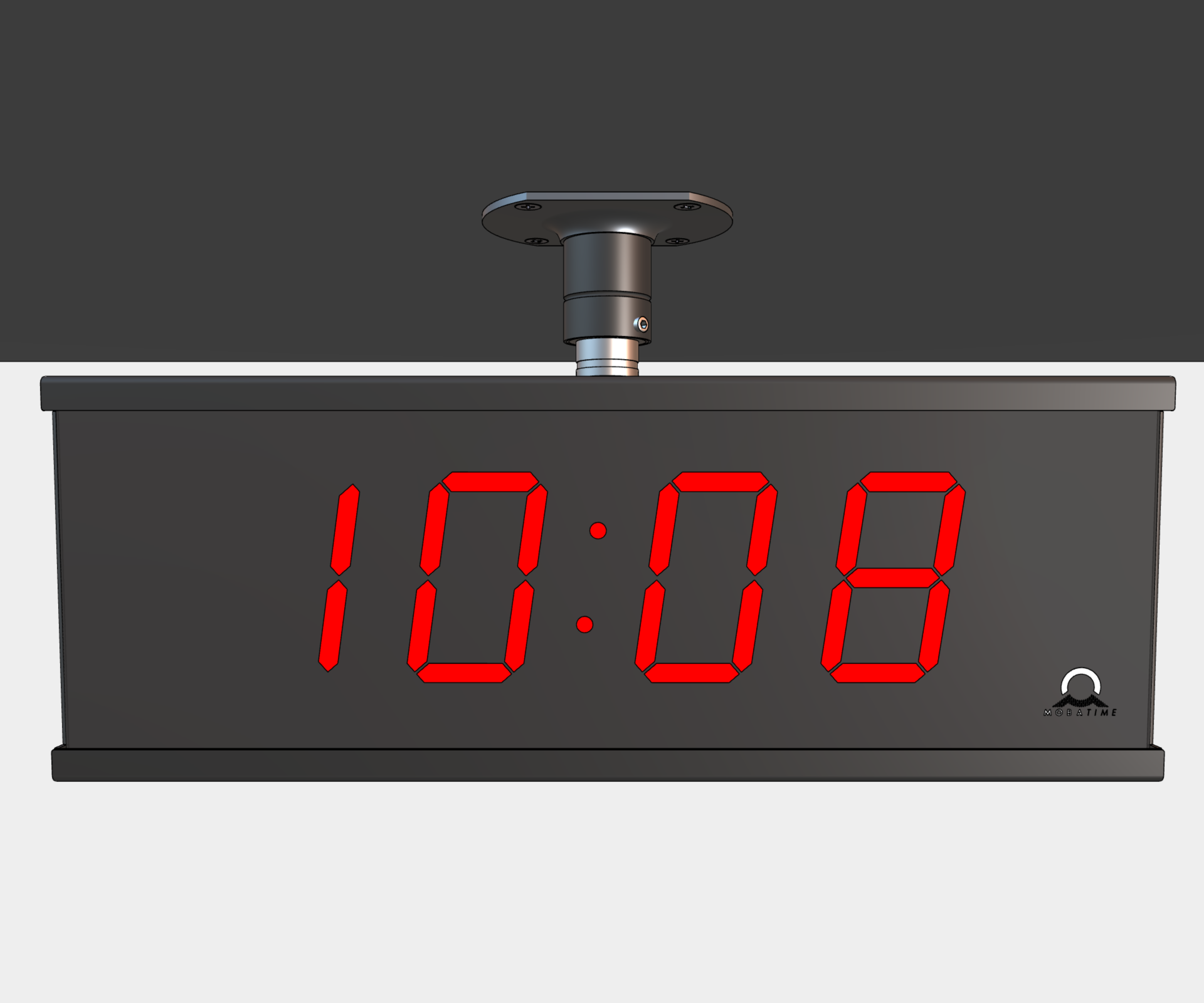

Instalace je dokončena.
