Nástěnná montáž#

Poznámka

Zobrazená čísla v 3D prohlížeči neodpovídají číslům kroků uvedeným níže.

Krok 1 - Příprava montážních otvorů#

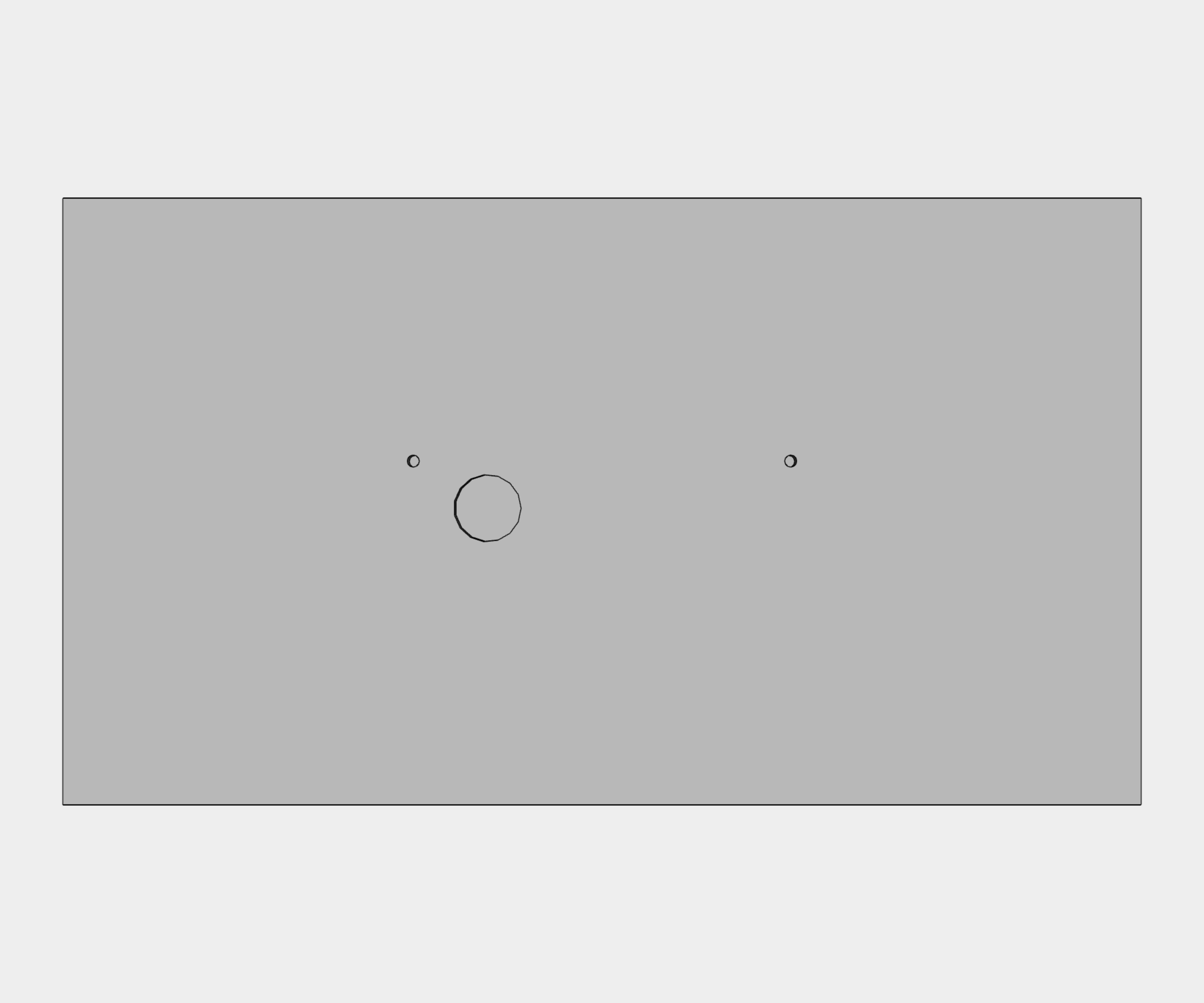

Do stěny vyvrtejte dva kotevní otvory o průměru vhodném pro dodané šrouby do dřeva s hmoždinkami. Vhodné rozteče otvorů viz montážní schéma.

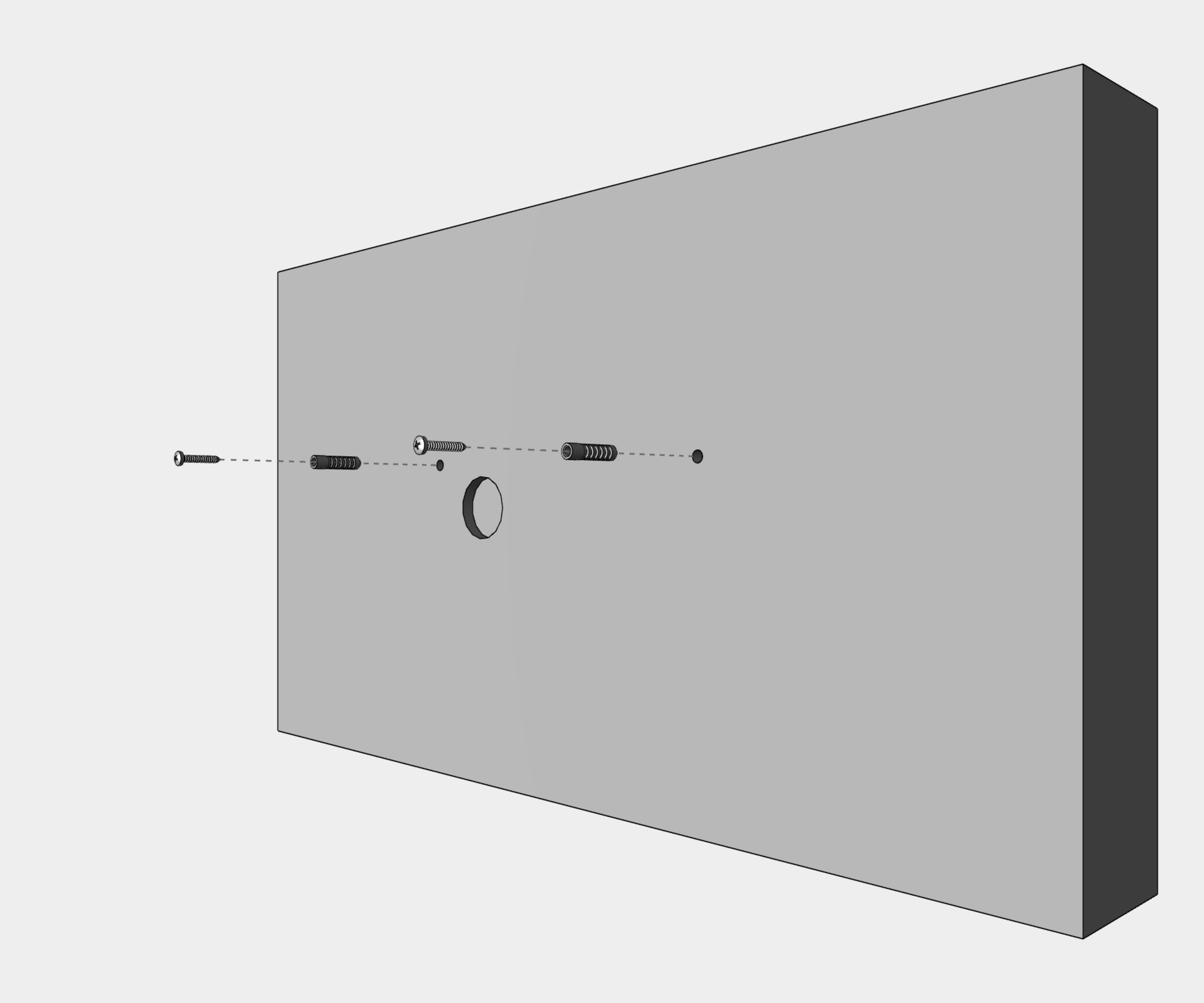

Vložte hmoždinky do připravených otvorů a zašroubujte do nich příslušné šrouby.

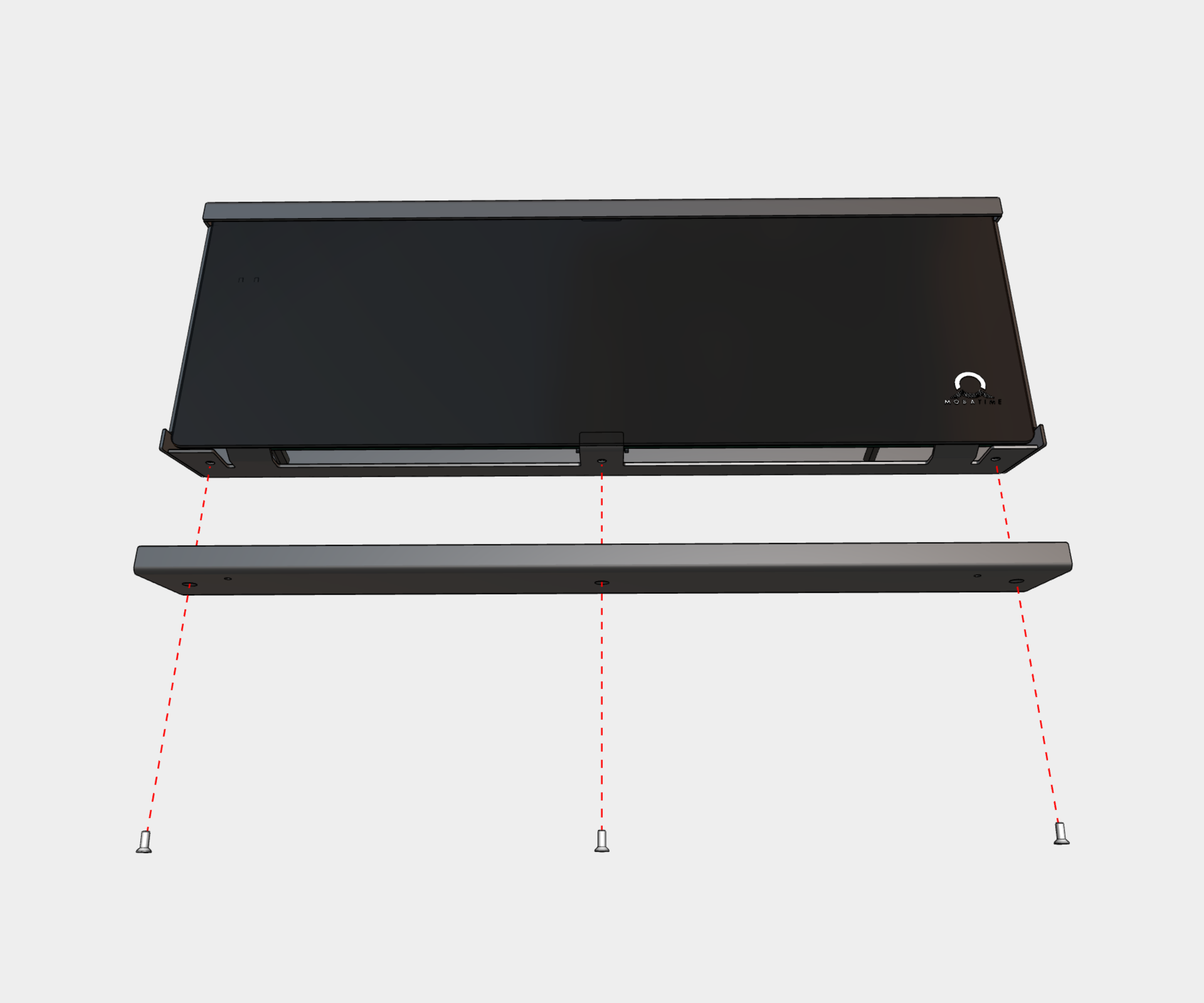

Odstraňte čtyři šrouby na spodní straně hodin. Odstraňte spodní kryt a plexisklo.

Všechny přívodní kabely vhodně zkraťte.

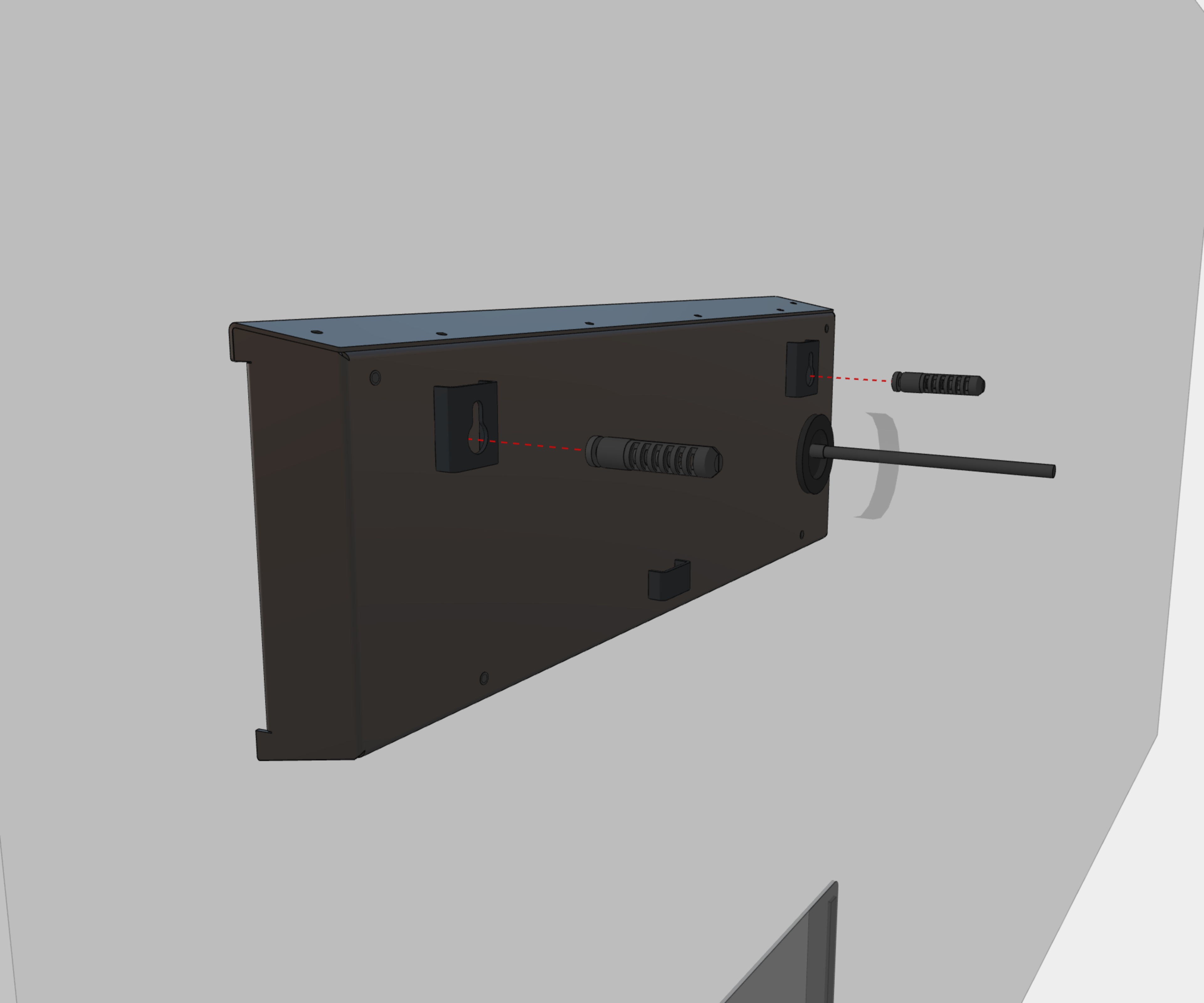

Provlékněte kabel(y) průchodkou a zavěste hodiny na připravené šrouby ve zdi.
Kromě varianty PoE použijte napájecí kabel minimálně 3 x 0,75 mm² (dvojitá izolace), maximálně 3 x 1,5 mm² (dvojitá izolace).
Připojte 2kolíkový konektor k synchronizačnímu signálnímu kabelu nebo krimpovací modulární konektor RJ45 k příchozímu kabelu Ethernet.
Zkraťte kabel(y) na příslušnou délku a připojte vodiče k odpovídajícím svorkám, respektive ke krimpování konektoru RJ45 na ethernetovém kabelu.

1

Upozornění

Pro použití přijímače DCF/GPS přepněte přepínač DIP odpovídajícím způsobem.

Přejděte do kapitoly Provoz hodin > kapitola Provoz hodin bez sítě pro podrobné informace o připojení různých synchronizačních zdrojů a přijímačů.

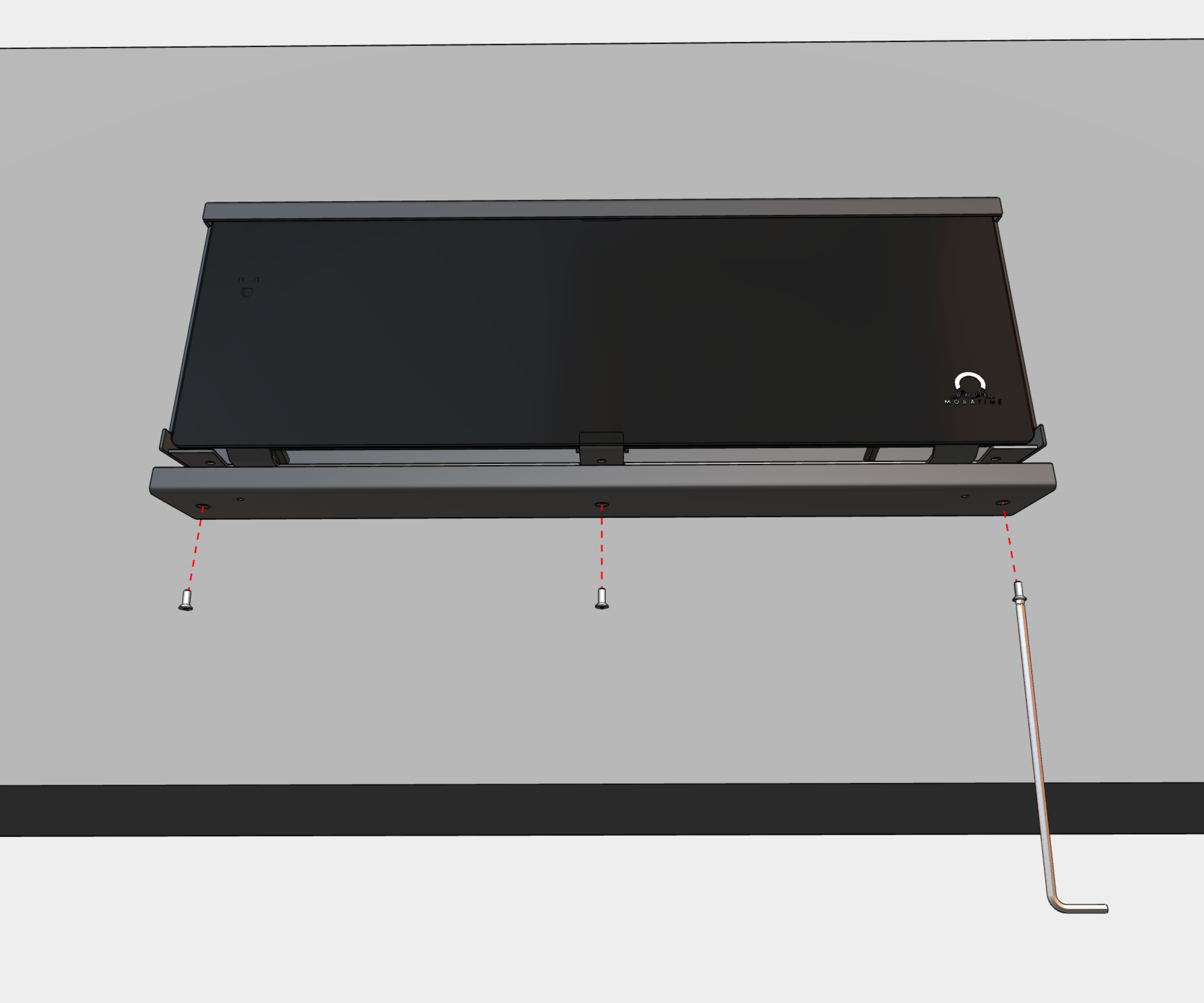

Namontujte zpět plexisklo a spodní kryt.

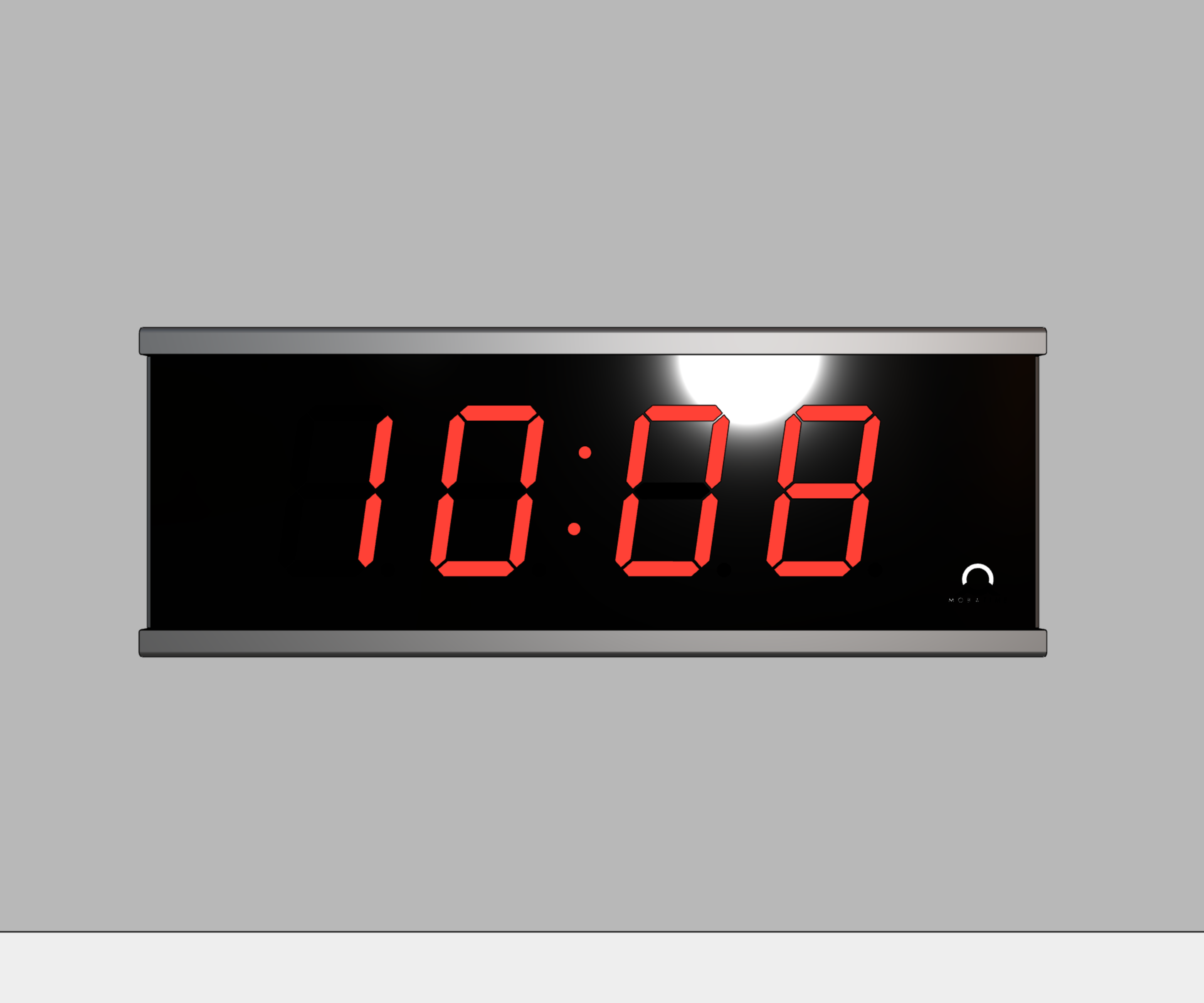

Instalace je dokončena.
