Suspensión de techo#

Nota

Los números mostrados no se corresponden con los números de los pasos siguientes.

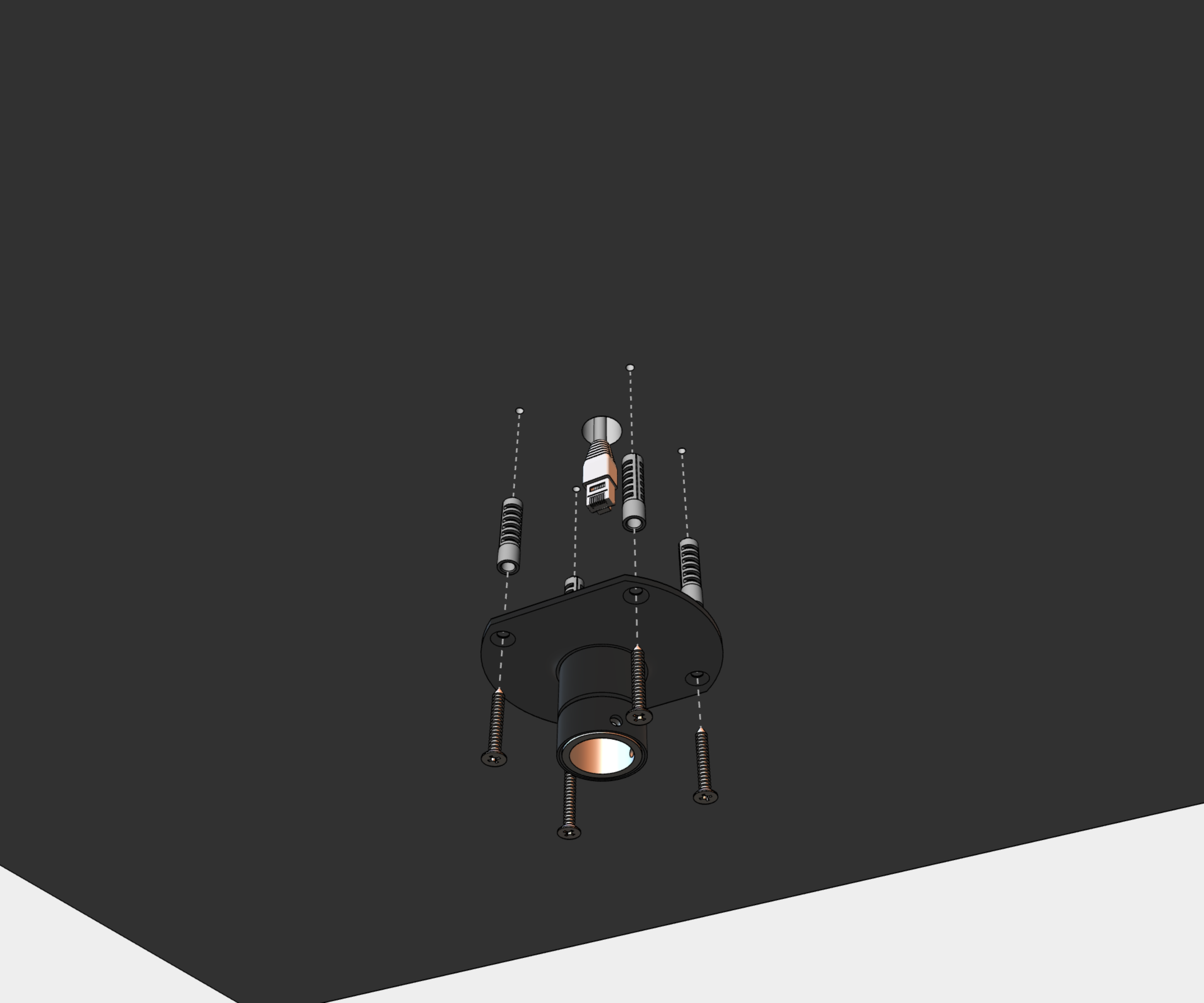

Paso 1 – Fijar el tubo de suspensión al techo#

Taladre cuatro orificios de anclaje en el techo con un diámetro adecuado para alojar los tornillos para madera con espigas suministrados.

Entrelace los cables de entrada a través del tubo de suspensión. Fije la suspensión al techo con 4 tornillos para madera de 5 mm de diámetro.

../../../_images/eco-m-dc-n-s-2.png

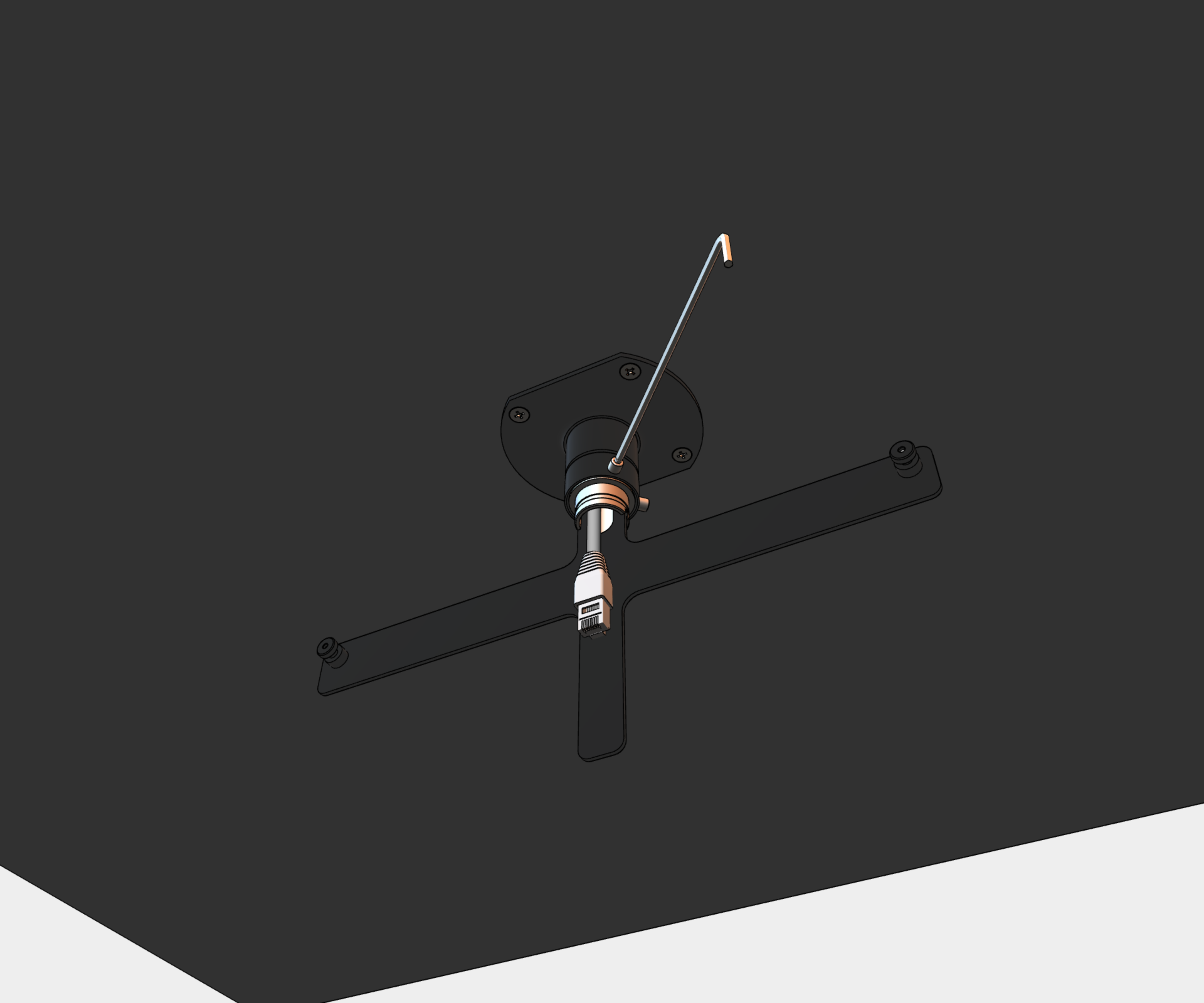

Paso 2 – Fijar la placa de anclaje al tubo de suspensión del techo#

Entrelace los cables de entrada a través de la inserción de tubo en la placa de anclaje. Deslice la placa sobre la suspensión de forma que los tornillos encajen en la ranura superior de la inserción del tubo. Fije la conexión apretando el tornillo con la llave Allen nº 3.

Nota

Los tornillos deben encajar en la ranura superior del inserto del tubo; de lo contrario, no será posible montar una pieza de visualización en la placa de anclaje.

Después de montar la parte de la pantalla, es posible elevar el reloj fijando la placa de anclaje de manera que los tornillos encajen en la ranura inferior del inserto del tubo.

../../../_images/eco-m-dc-n-s-3.png

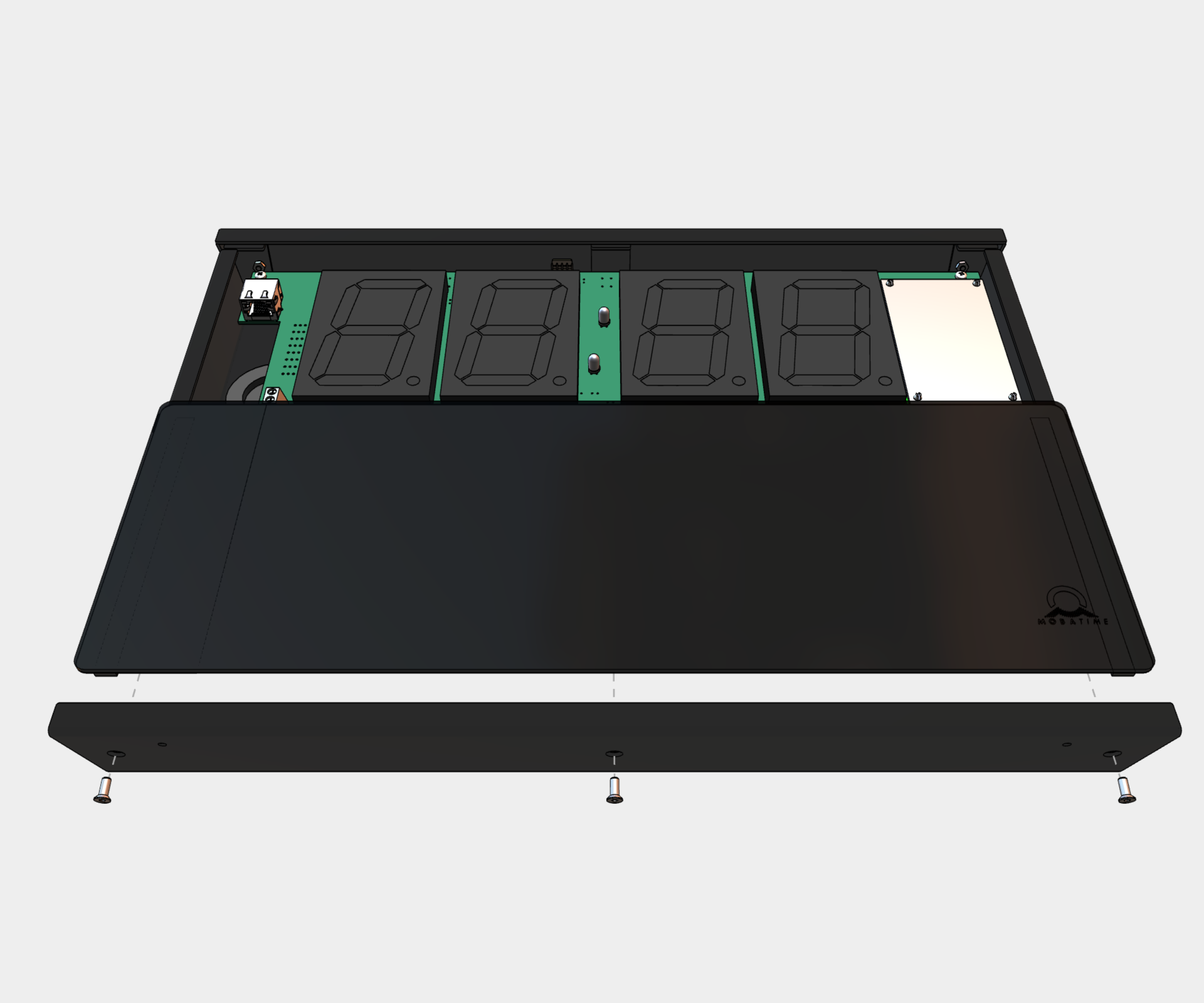

Paso 3 – Retirar el plexiglás#

Retire los cuatro tornillos de la parte inferior del reloj. Retire la cubierta inferior y plexiglás.

../../../_images/eco-m-dc-n-s-4.png

Paso 4 – Preparar y conectar los cables#

Acorte adecuadamente todos los cables de entrada.

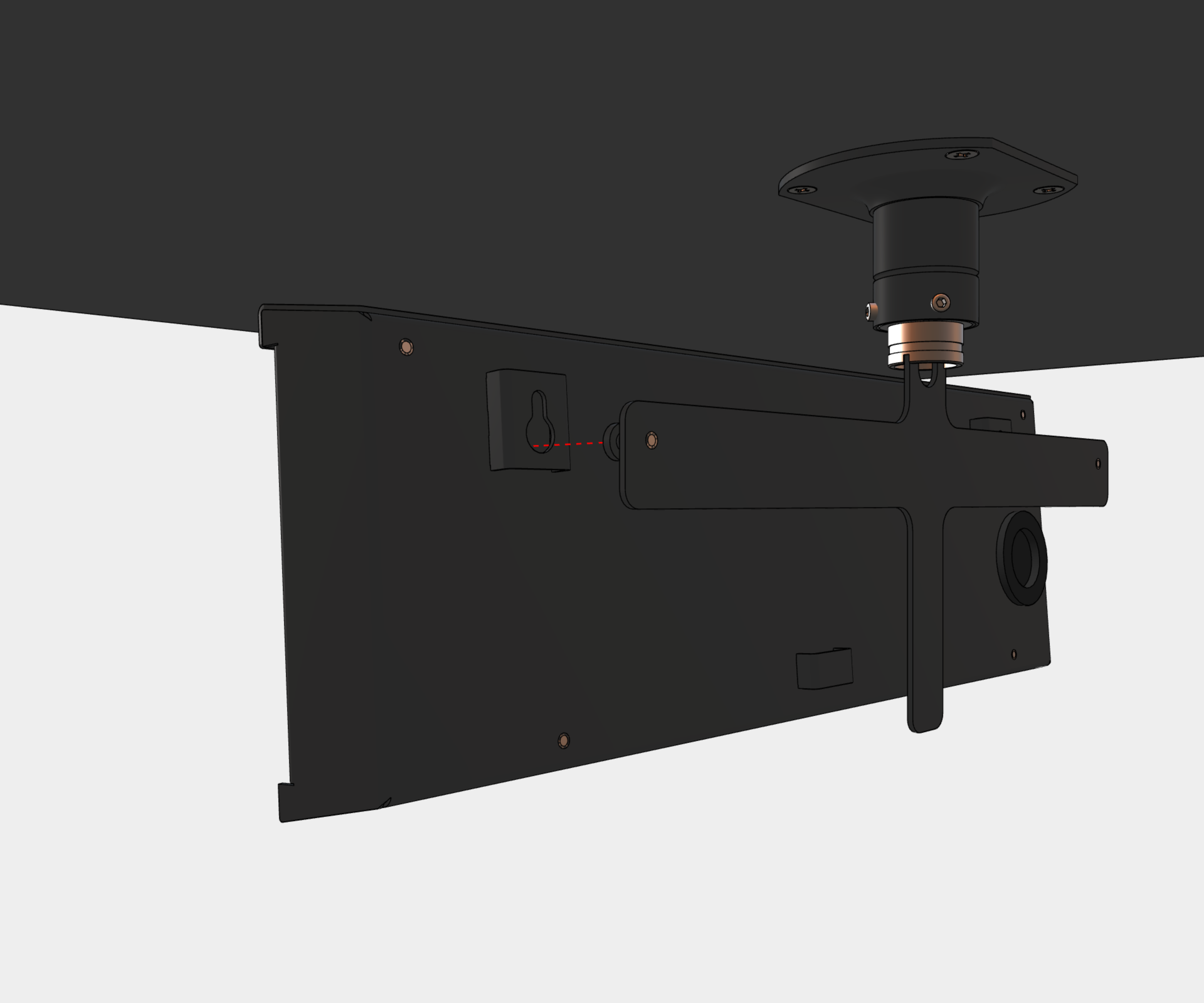

  • Pase el(los) cable(s) por el ojal y cuelgue el reloj en la placa de anclaje.

  • Excepto variante PoE, monte un cable de alimentación de al menos 3 x 0,75 mm² (doble aislamiento), máximo 3 x 1,5 mm² (doble aislamiento).

  • Monte un conector de 2 patillas en el cable de señal de sincronización o engarce el conector modular RJ45 en el cable Ethernet de entrada.

  • Corte el cable o cables a la longitud adecuada y conecte los hilos a los terminales correspondientes o engarce el conector RJ45 al cable Ethernet respectivamente.

1

Véase el capítulo Conexión por cable.

Prudencia

Para utilizar un receptor DCF/GPS, asegúrese de cambiar el interruptor DIP en consecuencia.

Vaya a Funcionamiento del reloj > Funcionamiento del reloj fuera de la red para obtener información detallada sobre la conexión de varias fuentes y receptores de sincronización.

../../../_images/eco-m-dc-n-s-5.png
../../../_images/eco-m-dc-n-s-6.png

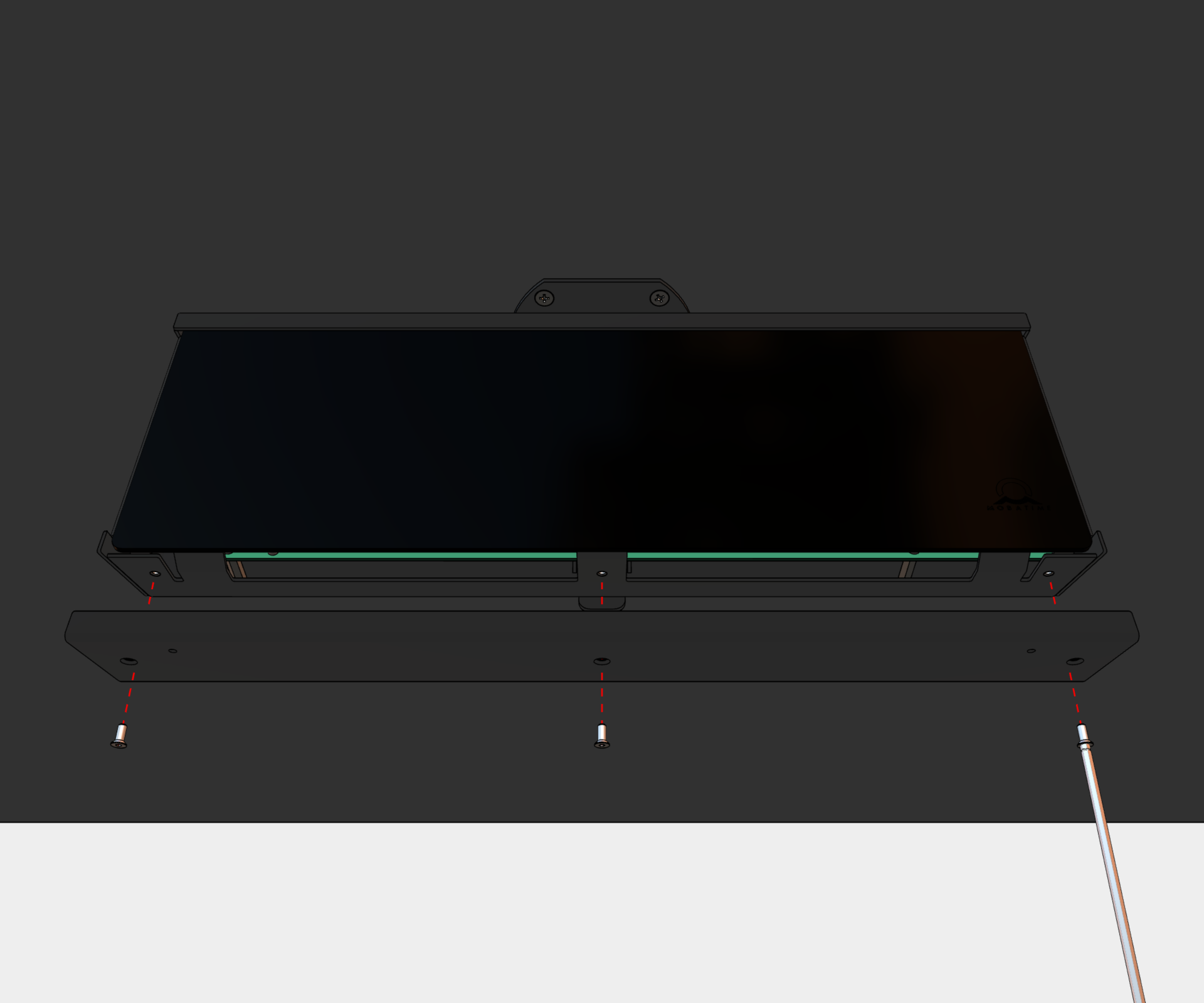

Paso 5 – Volver a montar el plexiglás#

Vuelva a montar el plexiglás y la cubierta inferior.

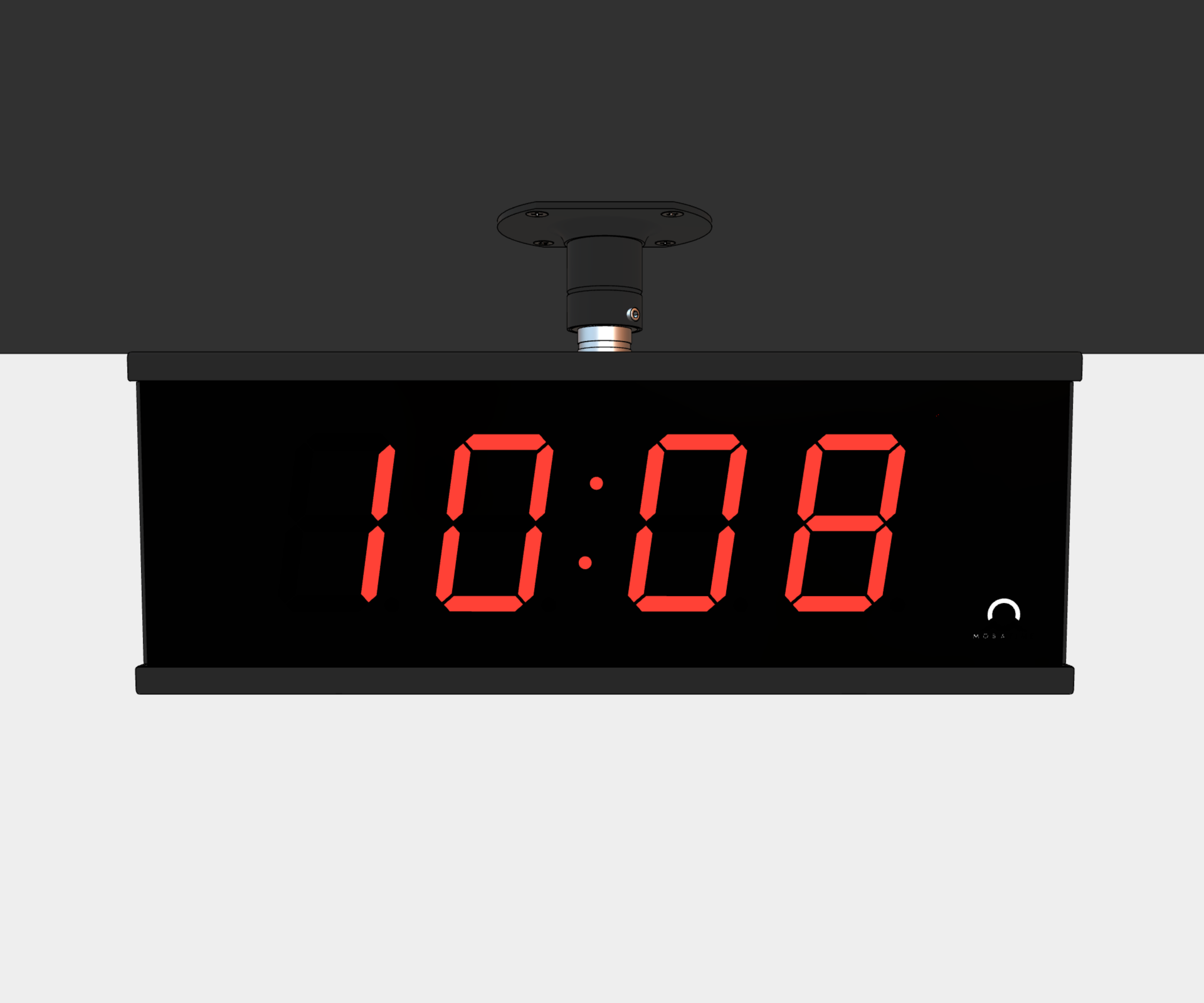

La instalación se ha completado.

../../../_images/eco-m-dc-n-s-7.png
../../../_images/eco-m-dc-n-s-8.png
