Montaje en pared#
Nota
Los números mostrados no se corresponden con los números de los pasos siguientes.

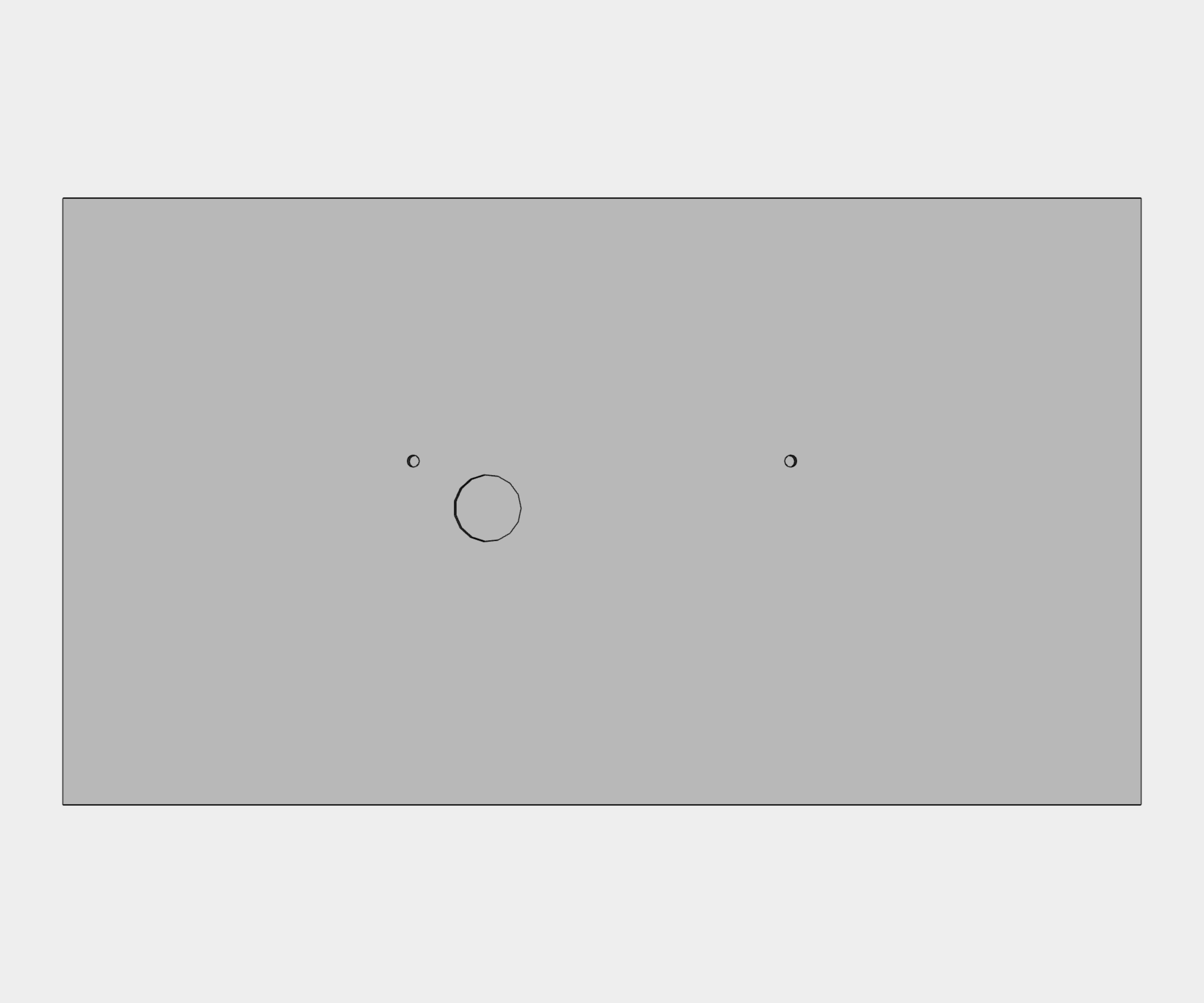

Paso 1 – Preparar los orificios de montaje#
Taladre dos orificios de anclaje en una pared de un diámetro adecuado para alojar los tornillos para madera con espigas suministrados. Consulte el diagrama de montaje para ver la distancia adecuada entre los orificios.

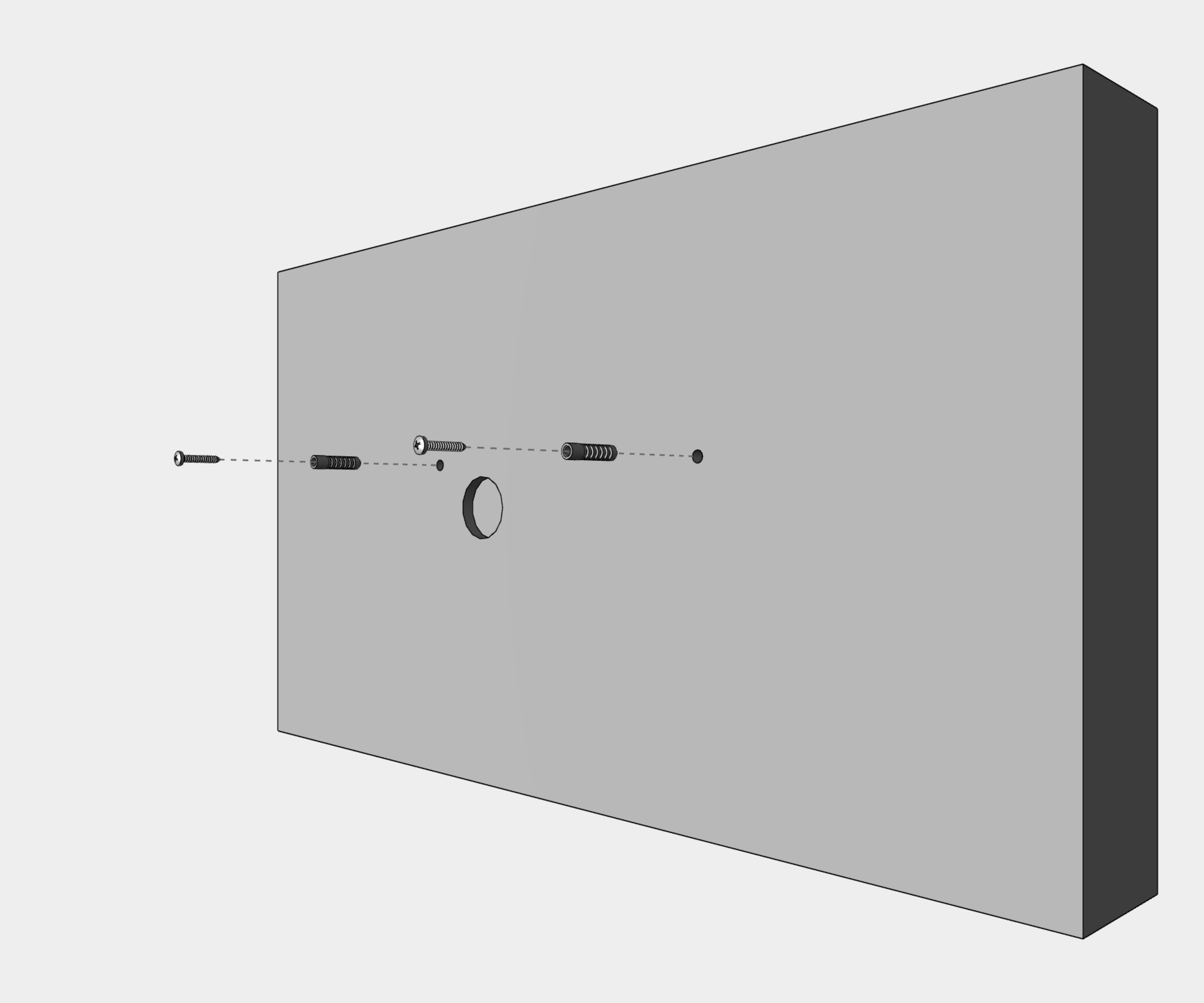

Paso 2 – Preparar los tornillos de montaje#
Inserte las espigas en los orificios preparados y atornille en ellos los tornillos adecuados.

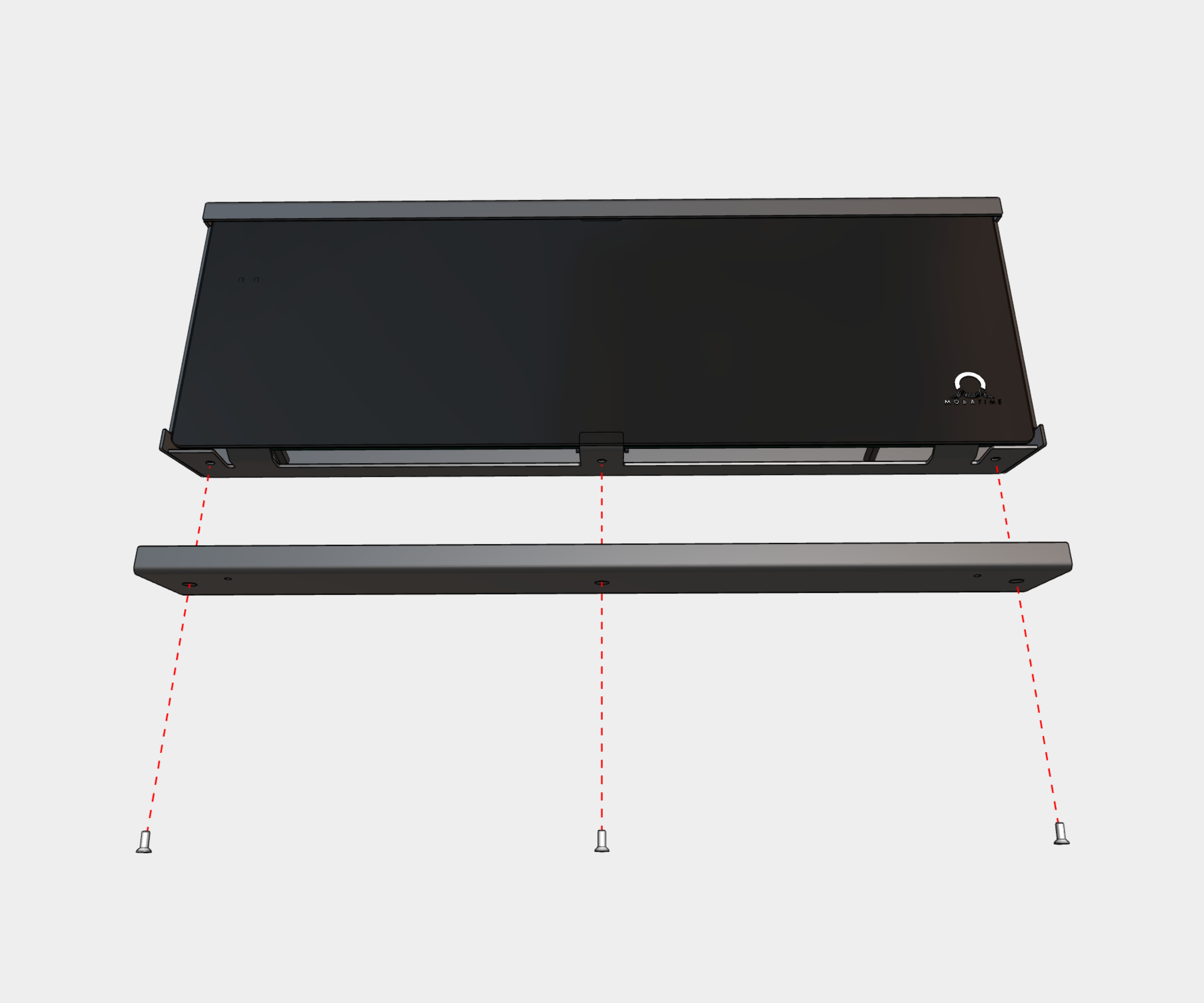

Paso 3 – Retirar el plexiglás#
Retire los cuatro tornillos de la parte inferior del reloj. Retire la cubierta inferior y plexiglás.
Paso 4 – Preparar y conectar los cables#
Acorte adecuadamente todos los cables de entrada.

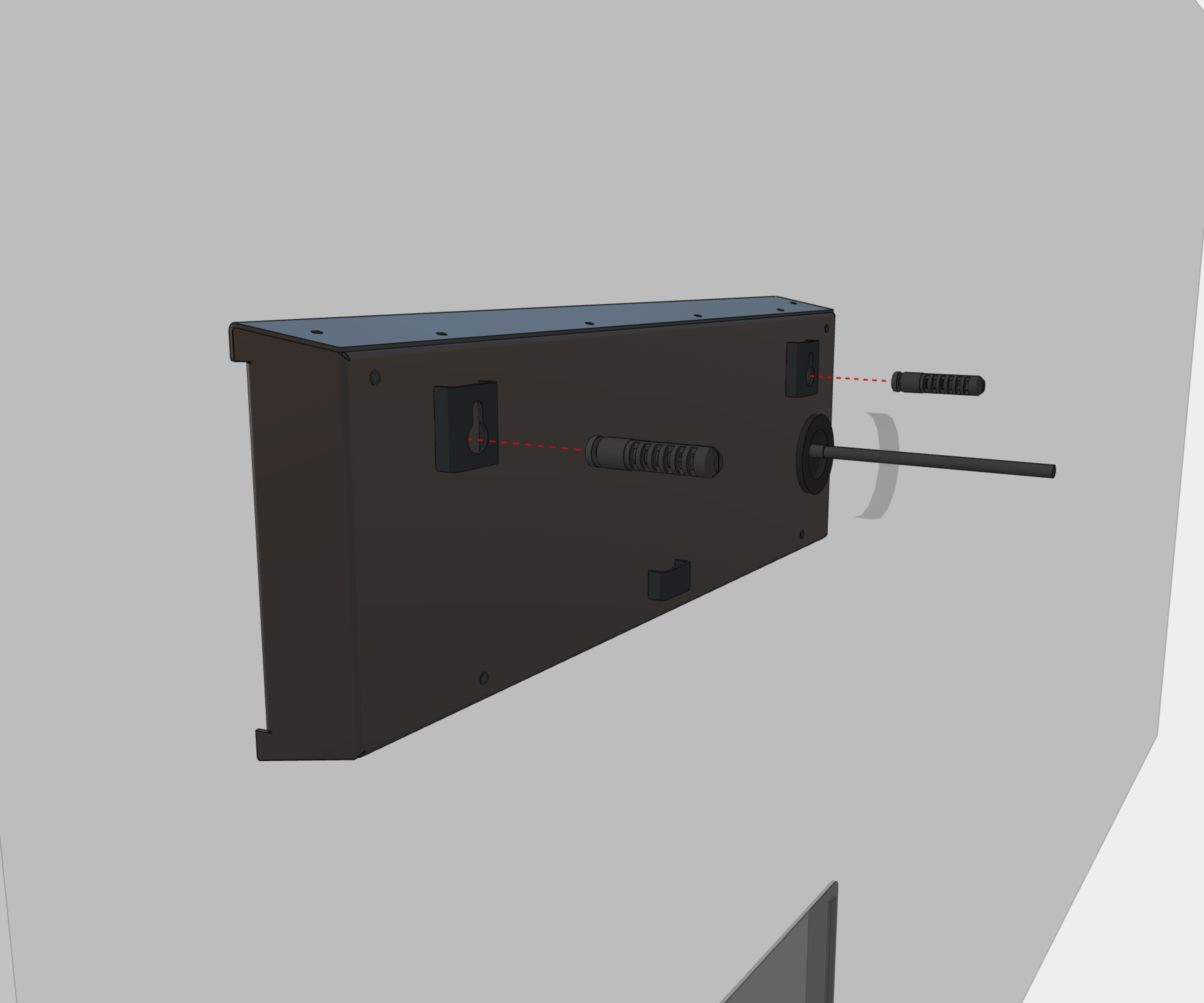

Pase el cable o cables por el ojal y cuelgue el reloj en los tornillos preparados en la pared.
Excepto variante PoE, monte un cable de alimentación de al menos 3 x 0,75 mm² (doble aislamiento), máximo 3 x 1,5 mm² (doble aislamiento).
Monte un conector de 2 patillas en el cable de señal de sincronización o engarce el conector modular RJ45 en el cable Ethernet de entrada.

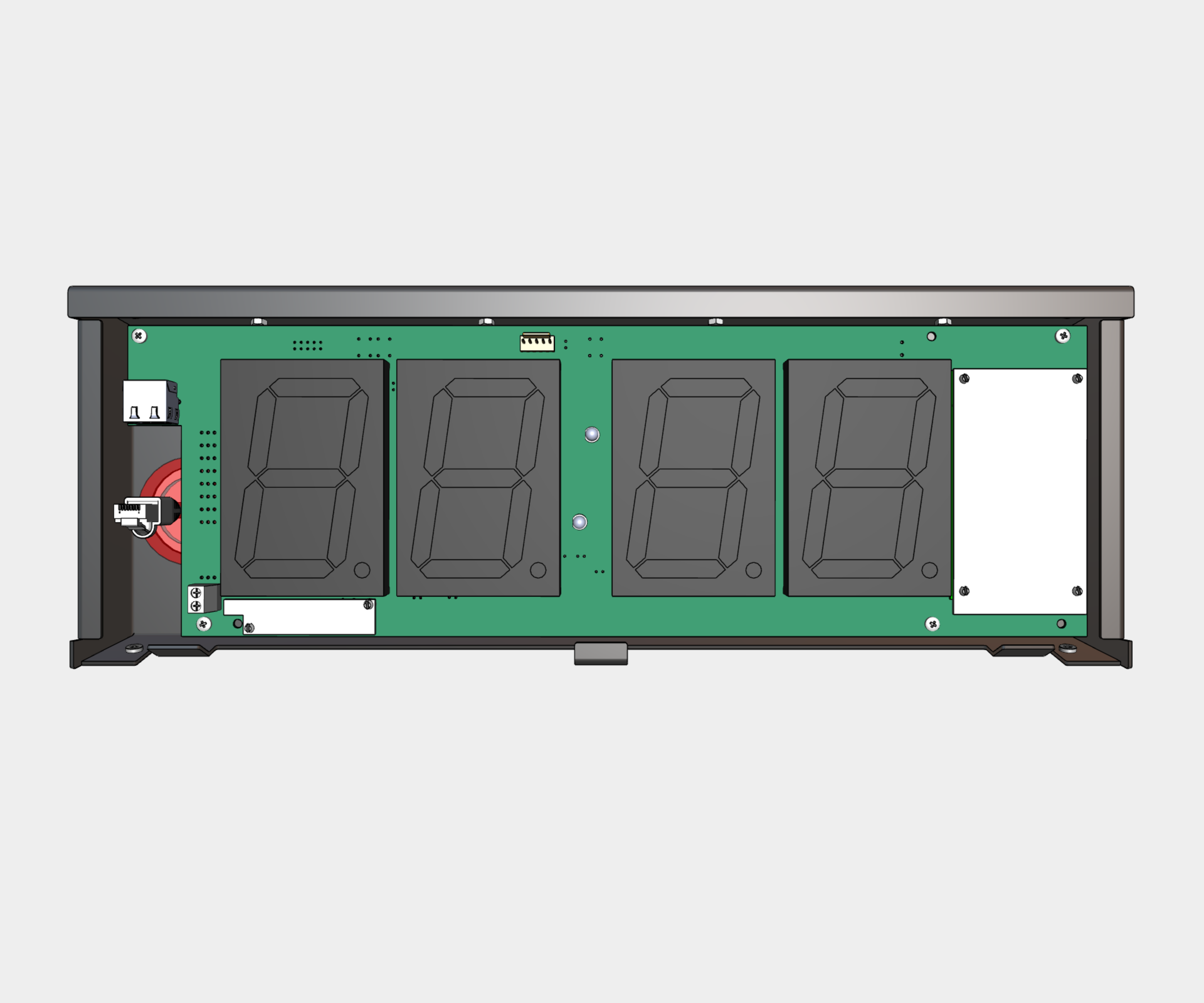

Corte el cable o cables a la longitud adecuada y conecte los hilos a los terminales correspondientes o engarce el conector RJ45 al cable Ethernet respectivamente.
1
Véase el capítulo Conexión por cable.
Prudencia
Para utilizar un receptor DCF/GPS, asegúrese de cambiar el interruptor DIP en consecuencia.
Vaya a Funcionamiento del reloj > Funcionamiento del reloj fuera de la red para obtener información detallada sobre la conexión de varias fuentes y receptores de sincronización.

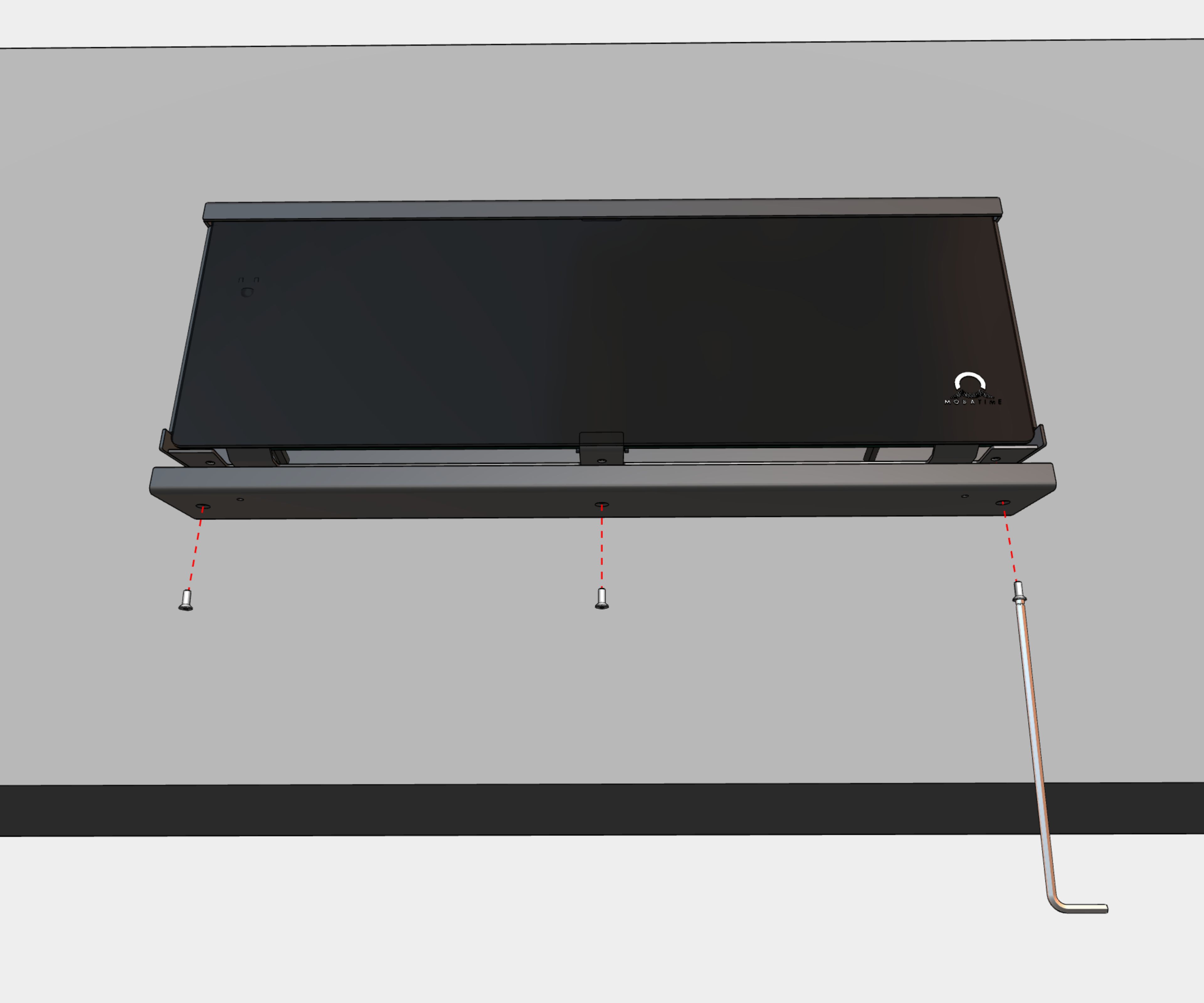

Paso 5 – Volver a montar el plexiglás#
Vuelva a montar el plexiglás y la cubierta inferior.

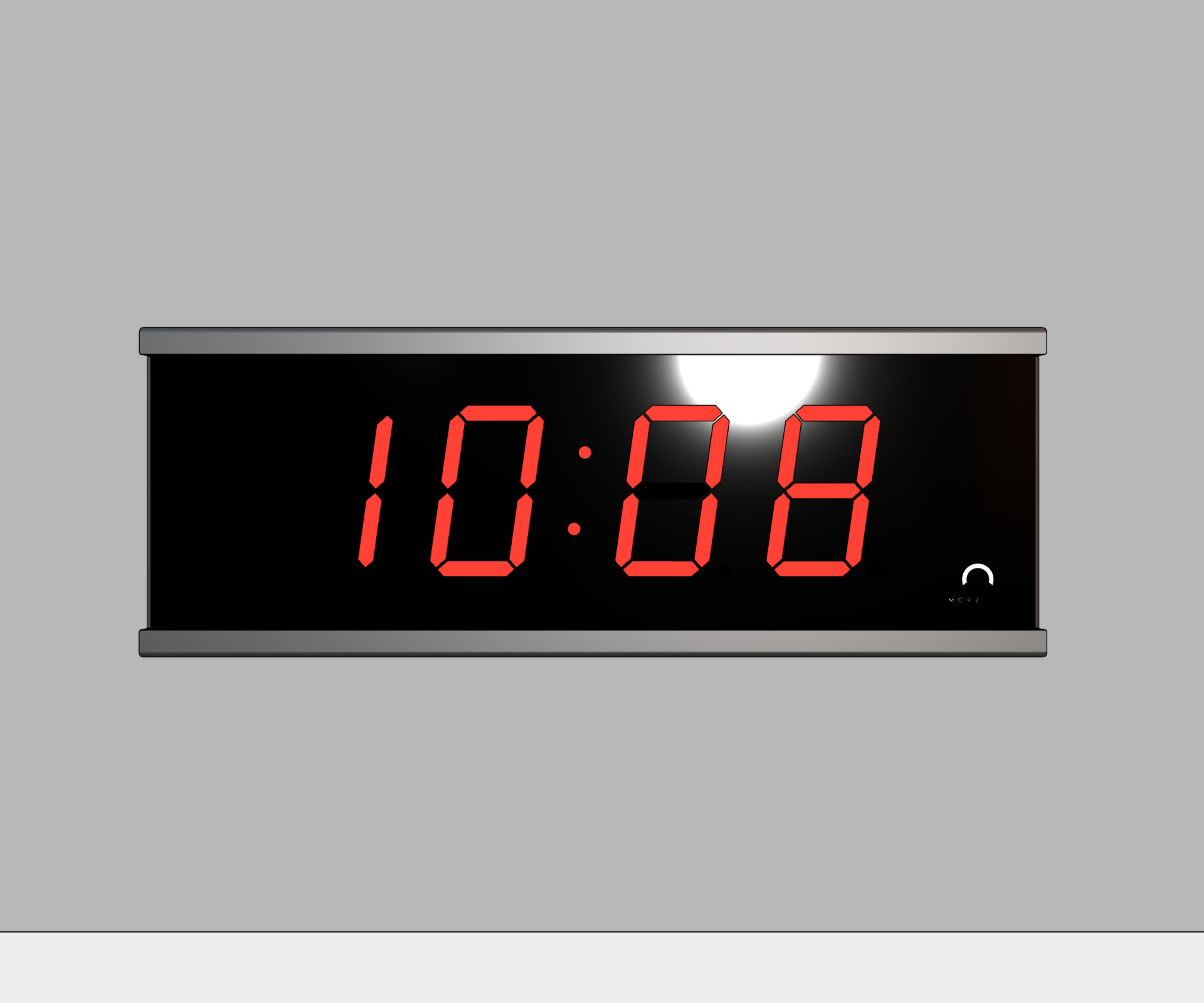

La instalación se ha completado.
