Suspension au plafond#
Note
Les numéros affichés ne correspondent pas aux numéros des étapes ci-dessous.

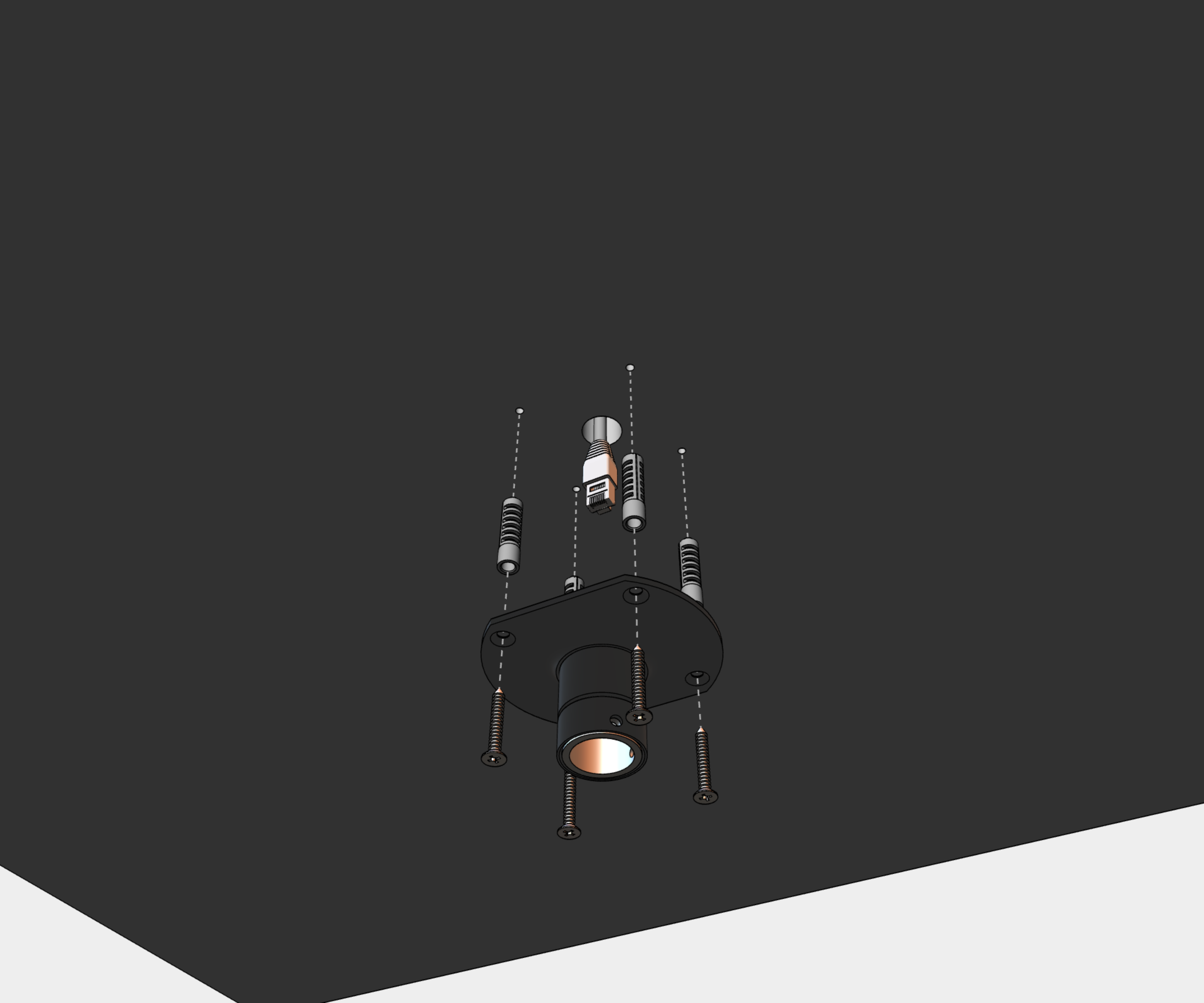

Étape 1 – Fixer le tuyau de suspension au plafond#
Percez quatre trous d’ancrage dans le plafond, d’un diamètre suffisant pour accueillir les vis à bois fournies avec les chevilles.
Passer les câbles d’arrivée dans le tuyau de suspension. Fixer la suspension au plafond à l’aide de 4 vis à bois de 5 mm de diamètre.

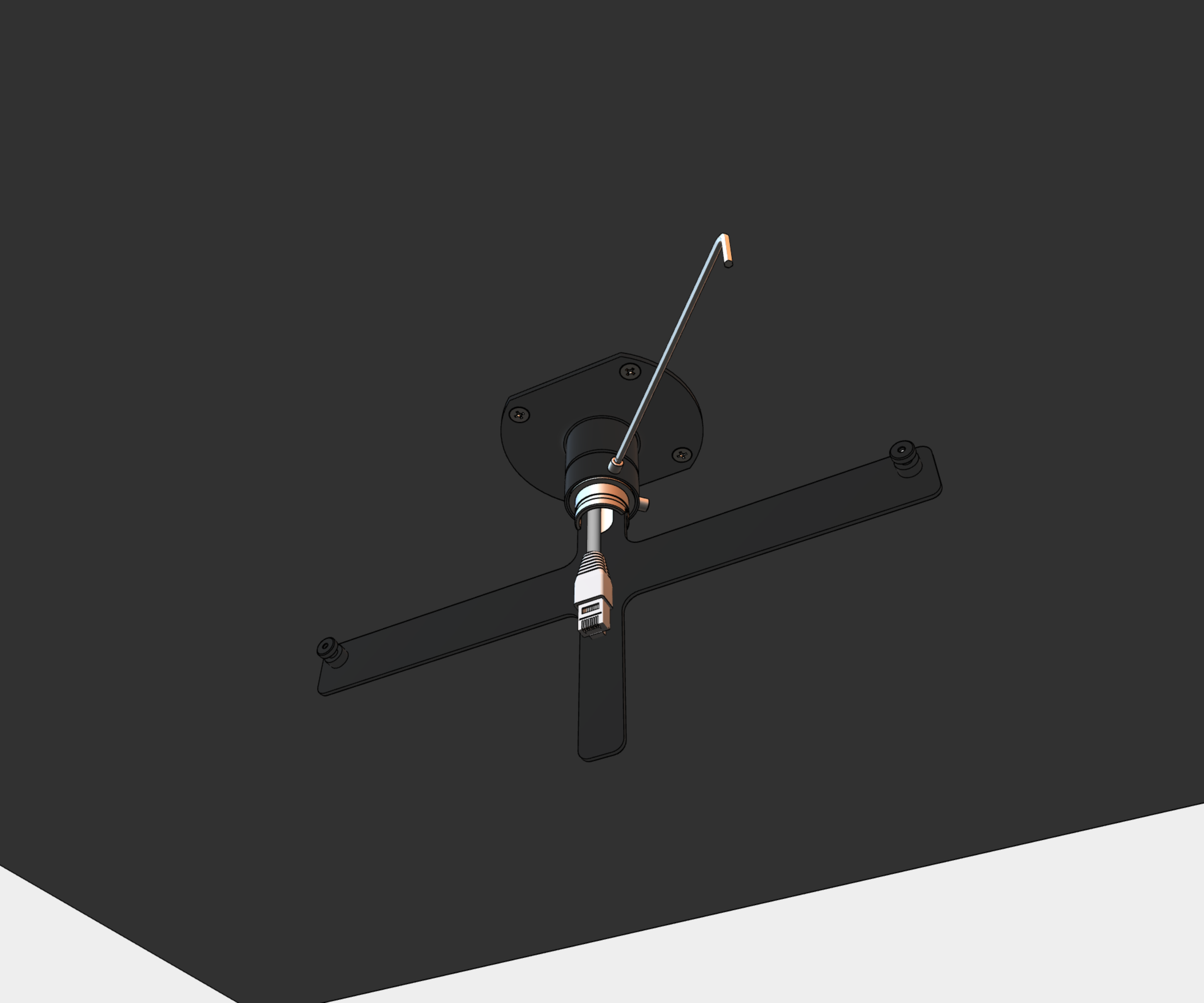

Étape 2 – Fixation de la plaque d’ancrage au tuyau de suspension du plafond#
Faire passer les câbles d’arrivée dans l’insert de tuyau de la plaque d’ancrage. Glisser la plaque sur la suspension de manière à ce que les vis s’insèrent dans la rainure supérieure de l’insert du tuyau. Fixer la connexion en serrant la vis à l’aide de la clé Allen n° 3.
Note
Les vis doivent s’insérer dans la rainure supérieure de l’insert du tuyau, sinon il ne sera pas possible de monter un élément d’affichage sur la plaque d’ancrage.
Après avoir monté la partie affichage, il est possible de surélever l’horloge en fixant la plaque d’ancrage de manière à ce que les vis s’insèrent dans la rainure inférieure de l’insert du tuyau.

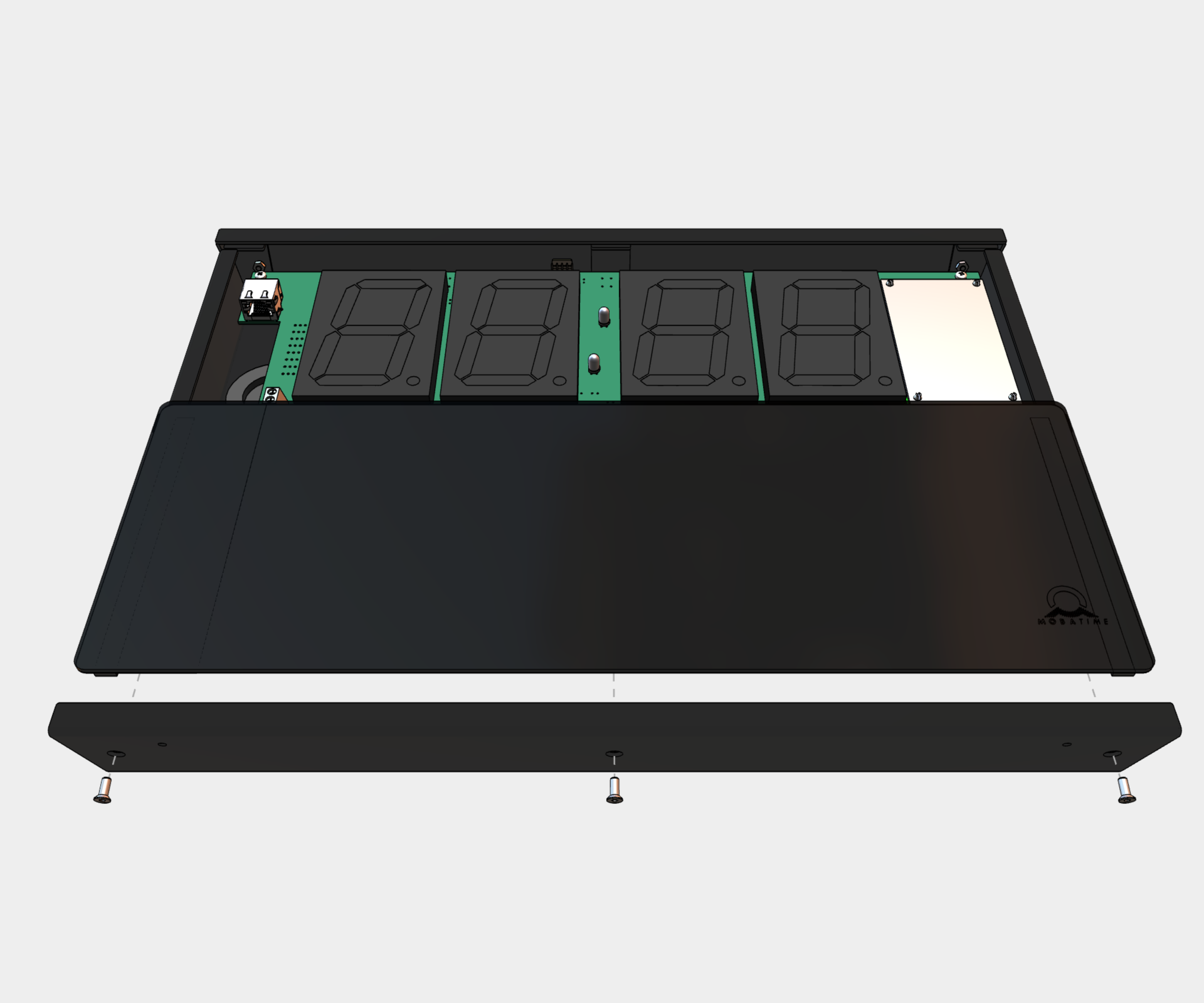

Étape 3 – Enlever le plexiglas#
Retirer les quatre vis situées sous l’horloge. Retirer le couvercle inférieur et le plexiglas.

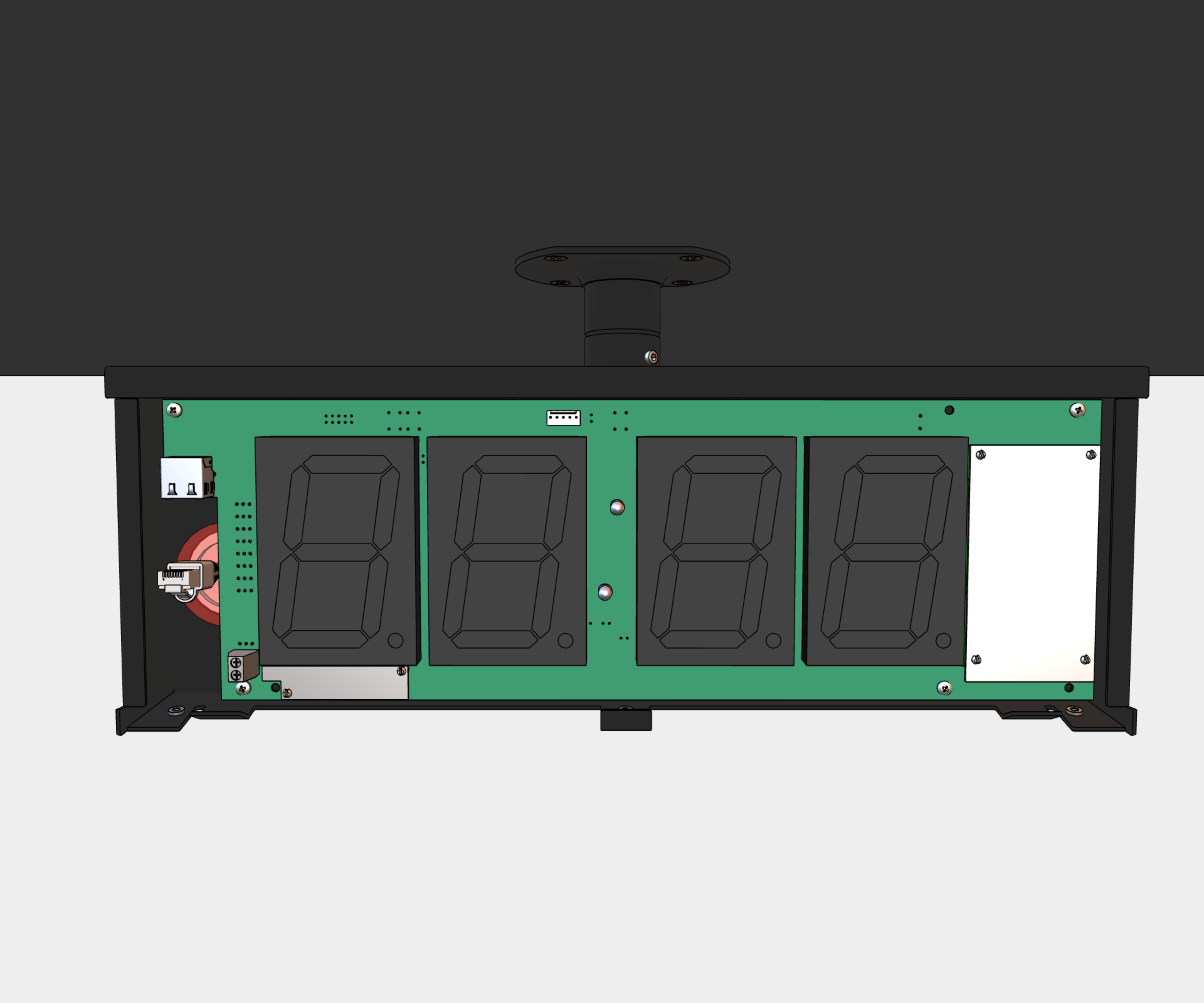

Étape 4 – Préparation et connexion des câbles#
Raccourcir tous les câbles entrants de manière appropriée.

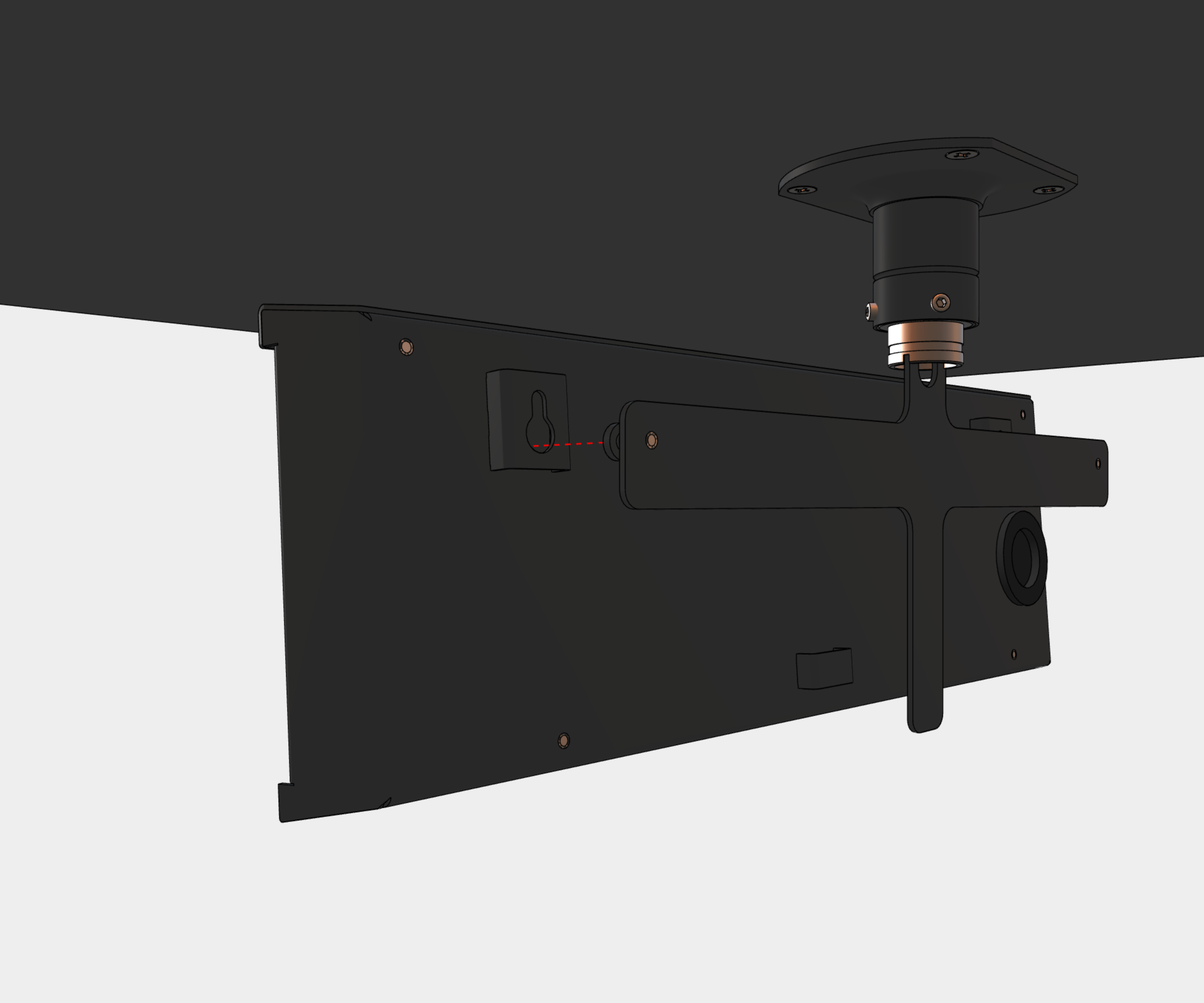

Passer le(s) câble(s) dans l’œillet et accrocher l’horloge à la plaque d’ancrage.
Sauf pour la variante PoE, monter un câble d’alimentation d’au moins 3 x 0,75 mm² (double isolation), au maximum 3 x 1,5 mm² (double isolation).
Monter un connecteur à 2 broches sur le câble du signal de synchronisation ou sertir le connecteur modulaire RJ45 sur le câble Ethernet entrant.
Coupez le(s) câble(s) à la longueur appropriée et connectez les fils aux bornes correspondantes ou sertissez la prise RJ45 au câble Ethernet respectivement.
1
Voir le chapitre Connexion du câble.
Prudence
Pour l’utilisation d’un récepteur DCF/GPS, veillez à commuter le commutateur DIP en conséquence.
Naviguez vers Chapitre Fonctionnement de l’horloge > Chapitre Fonctionnement de l’horloge hors réseau pour obtenir des informations détaillées sur la connexion des différentes sources de synchronisation et des récepteurs.

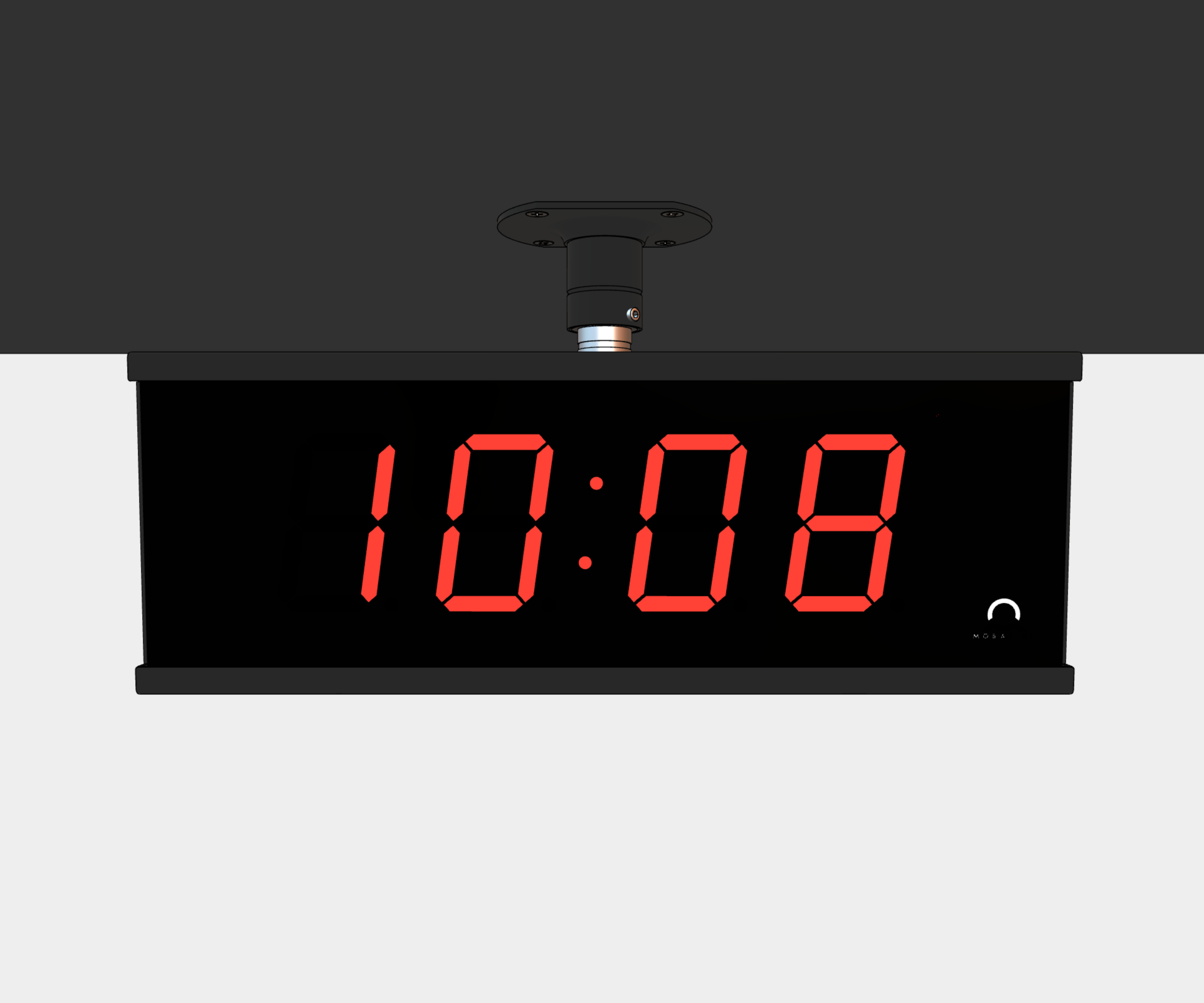

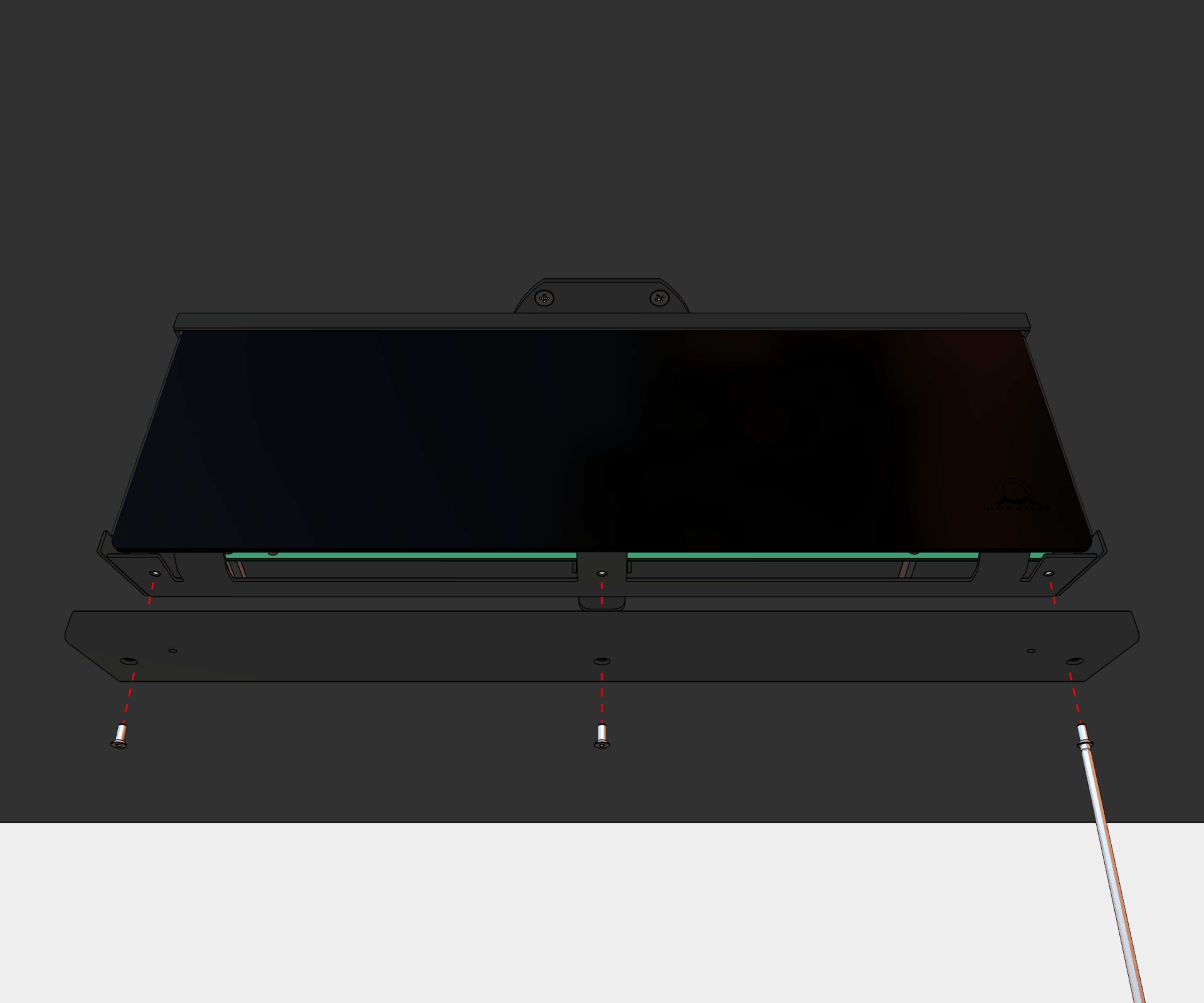

Étape 5 – Remonter le plexiglas#
Remonter le plexiglas et le couvercle inférieur.
L’installation est terminée.
