Montage mural#

Note

Les numéros affichés ne correspondent pas aux numéros des étapes ci-dessous.

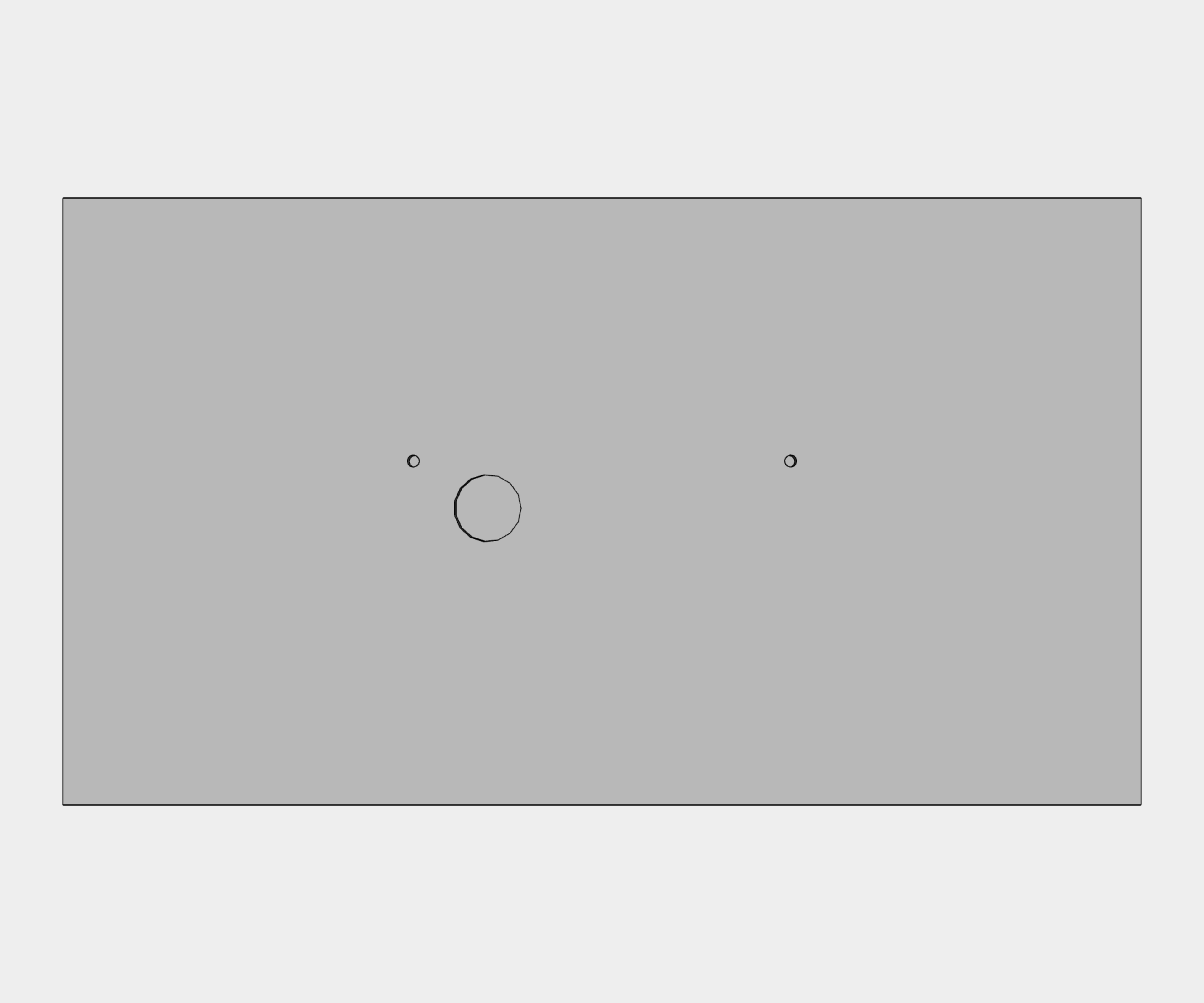

Étape 1 – Préparation des trous de montage#

Percez deux trous d’ancrage dans un mur d’un diamètre suffisant pour accueillir les vis à bois fournies avec les chevilles. Voir le schéma d’assemblage pour l’espacement approprié des trous.

../../../_images/eco-m-dc-n-n-1.png

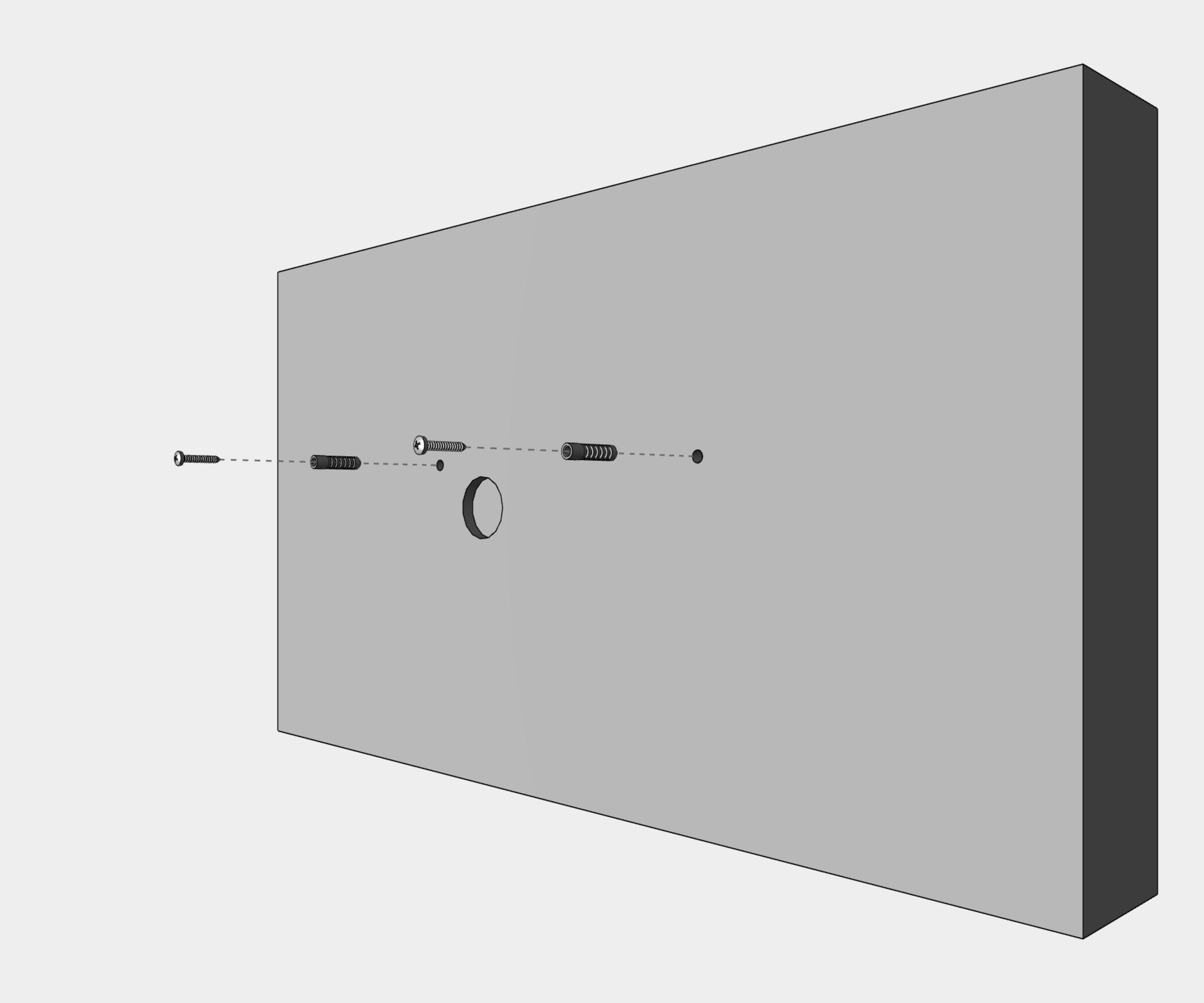

Étape 2 – Préparation des vis de montage#

Insérer les chevilles dans les trous préparés et y visser les vis appropriées.

../../../_images/eco-m-dc-n-n-2.png

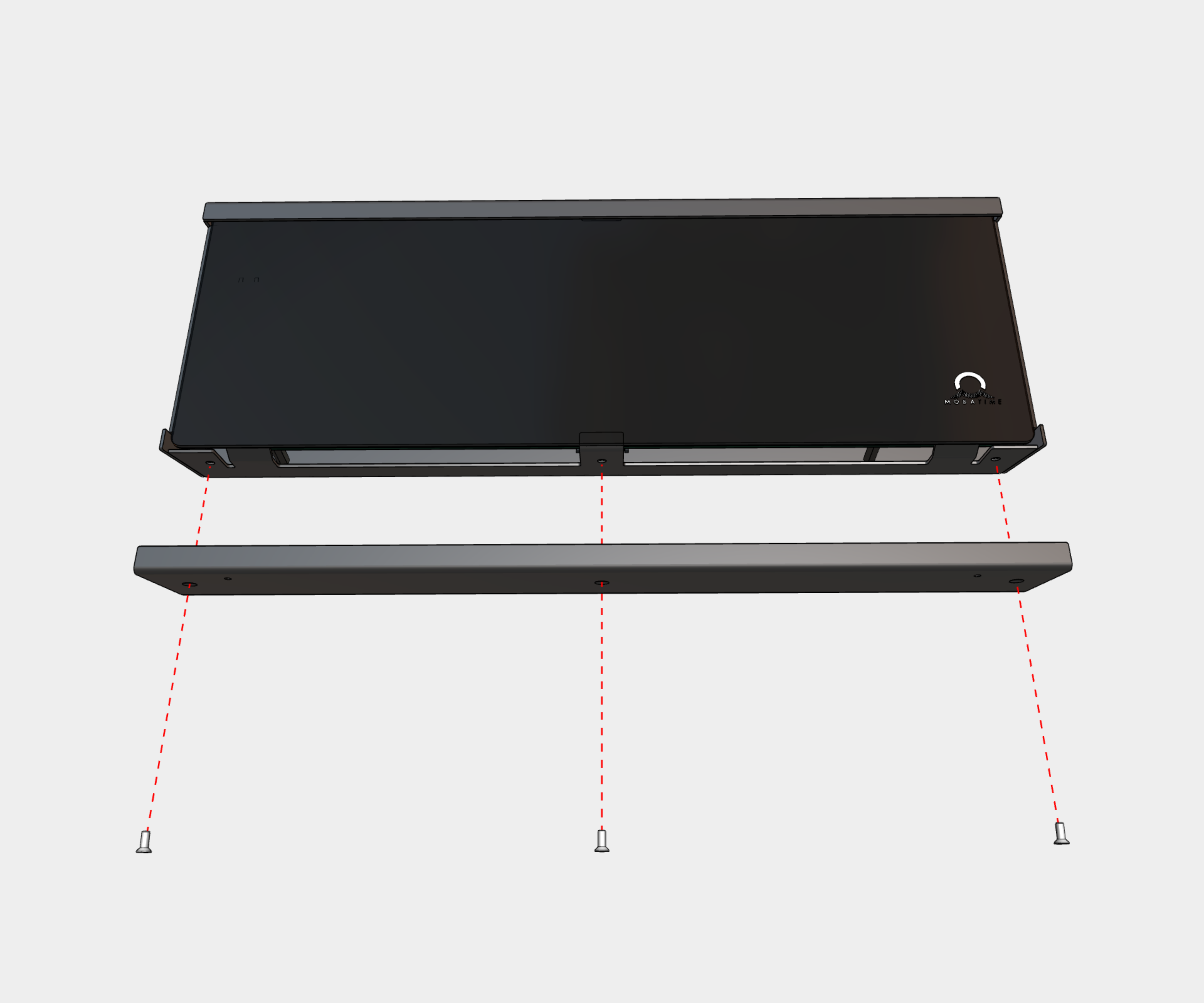

Étape 3 – Enlever le plexiglas#

Retirer les quatre vis situées sous l’horloge. Retirer le couvercle inférieur et le plexiglas.

../../../_images/eco-m-dc-n-n-3.png

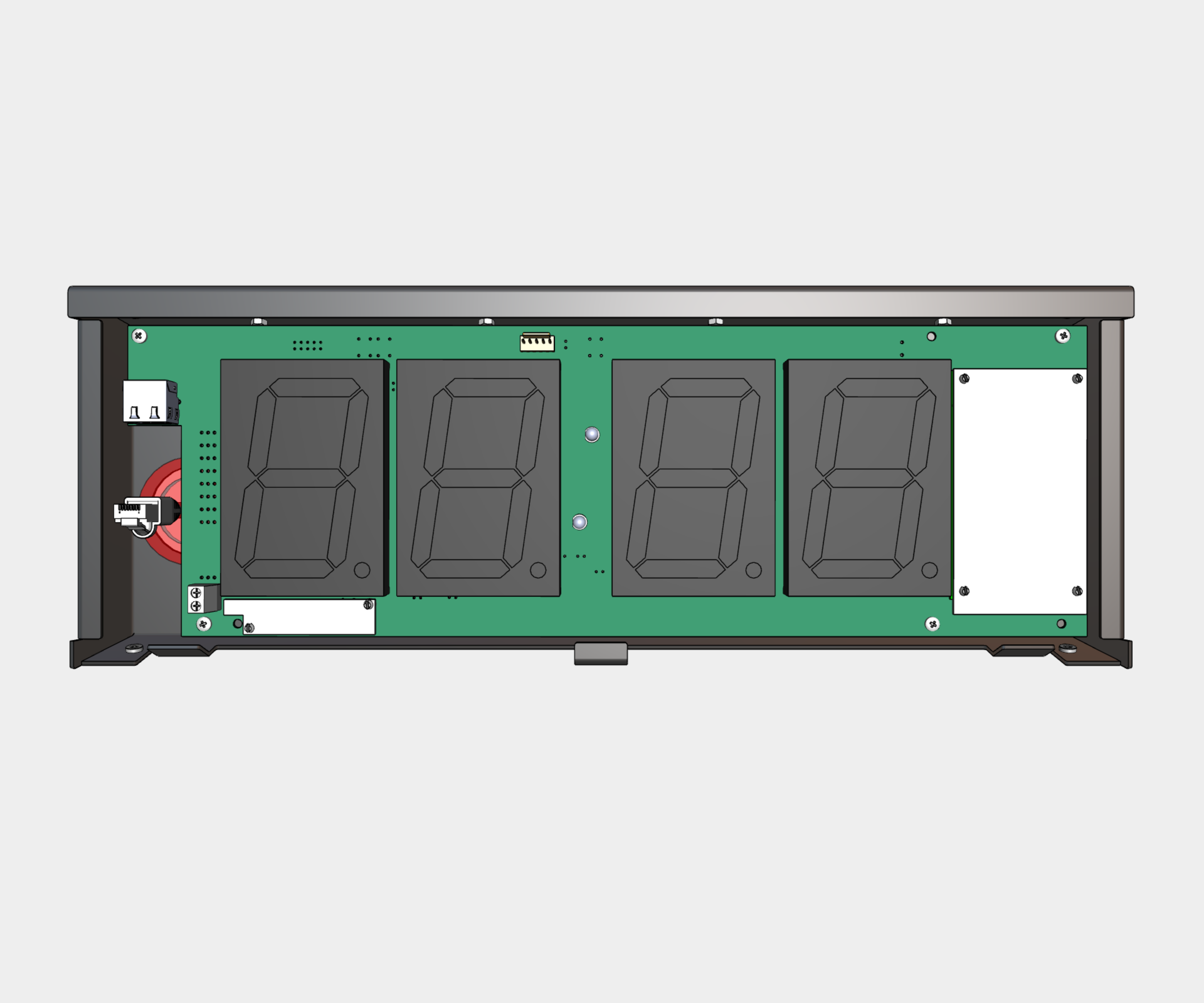

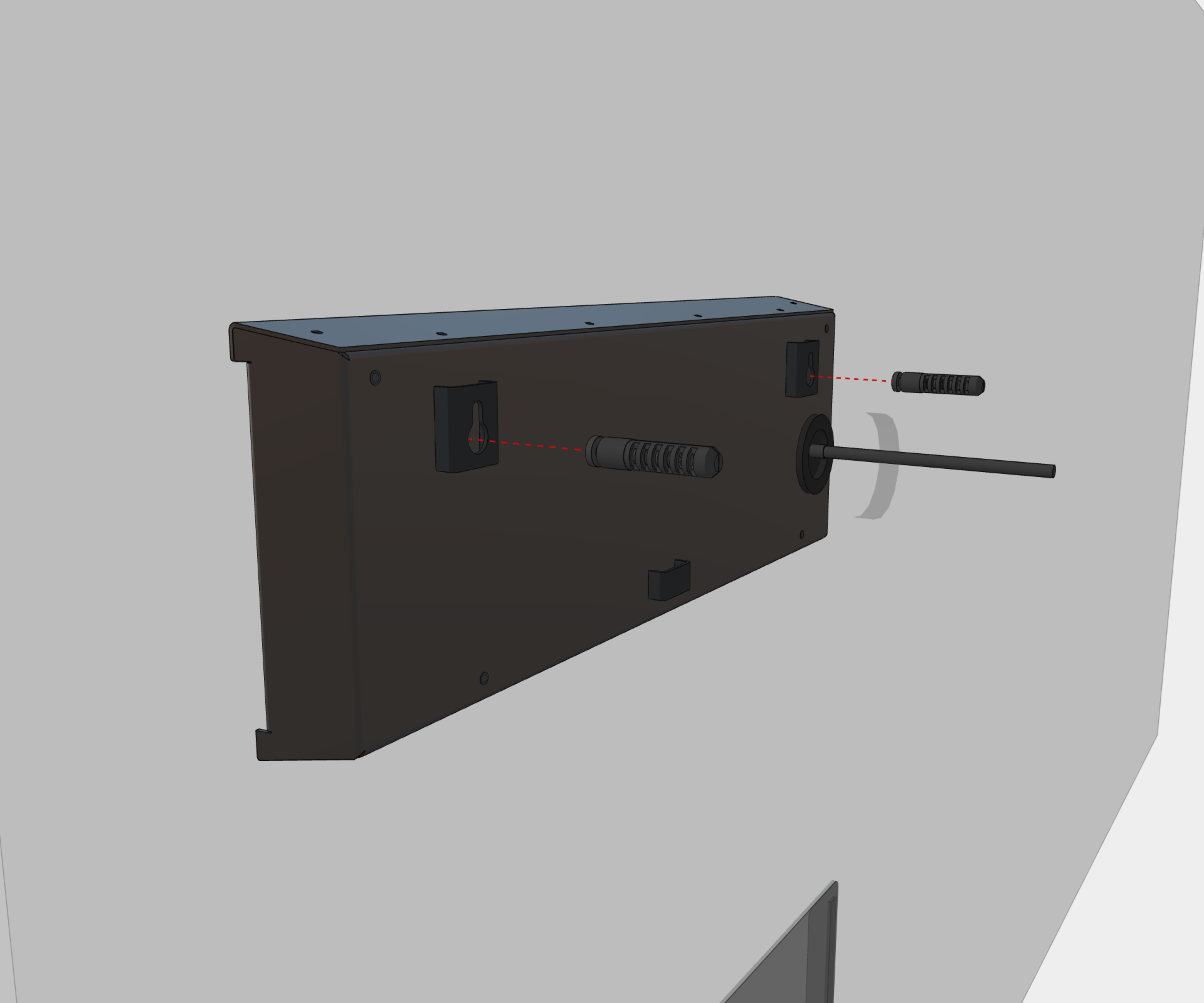

Étape 4 – Préparation et connexion des câbles#

Raccourcir tous les câbles entrants de manière appropriée.

  • Passer le(s) câble(s) dans l’œillet et accrocher l’horloge aux vis préparées dans le mur.

  • Sauf pour la variante PoE, monter un câble d’alimentation d’au moins 3 x 0,75 mm² (double isolation), au maximum 3 x 1,5 mm² (double isolation).

  • Monter un connecteur à 2 broches sur le câble du signal de synchronisation ou sertir le connecteur modulaire RJ45 sur le câble Ethernet entrant.

  • Coupez le(s) câble(s) à la longueur appropriée et connectez les fils aux bornes correspondantes ou sertissez la prise RJ45 au câble Ethernet respectivement.

1

Voir le chapitre Connexion du câble.

Prudence

Pour l’utilisation d’un récepteur DCF/GPS, veillez à commuter le commutateur DIP en conséquence.

Naviguez vers Chapitre Fonctionnement de l’horloge > Chapitre Fonctionnement de l’horloge hors réseau pour obtenir des informations détaillées sur la connexion des différentes sources de synchronisation et des récepteurs.

../../../_images/eco-m-dc-n-n-4.png
../../../_images/eco-m-dc-n-n-5.png

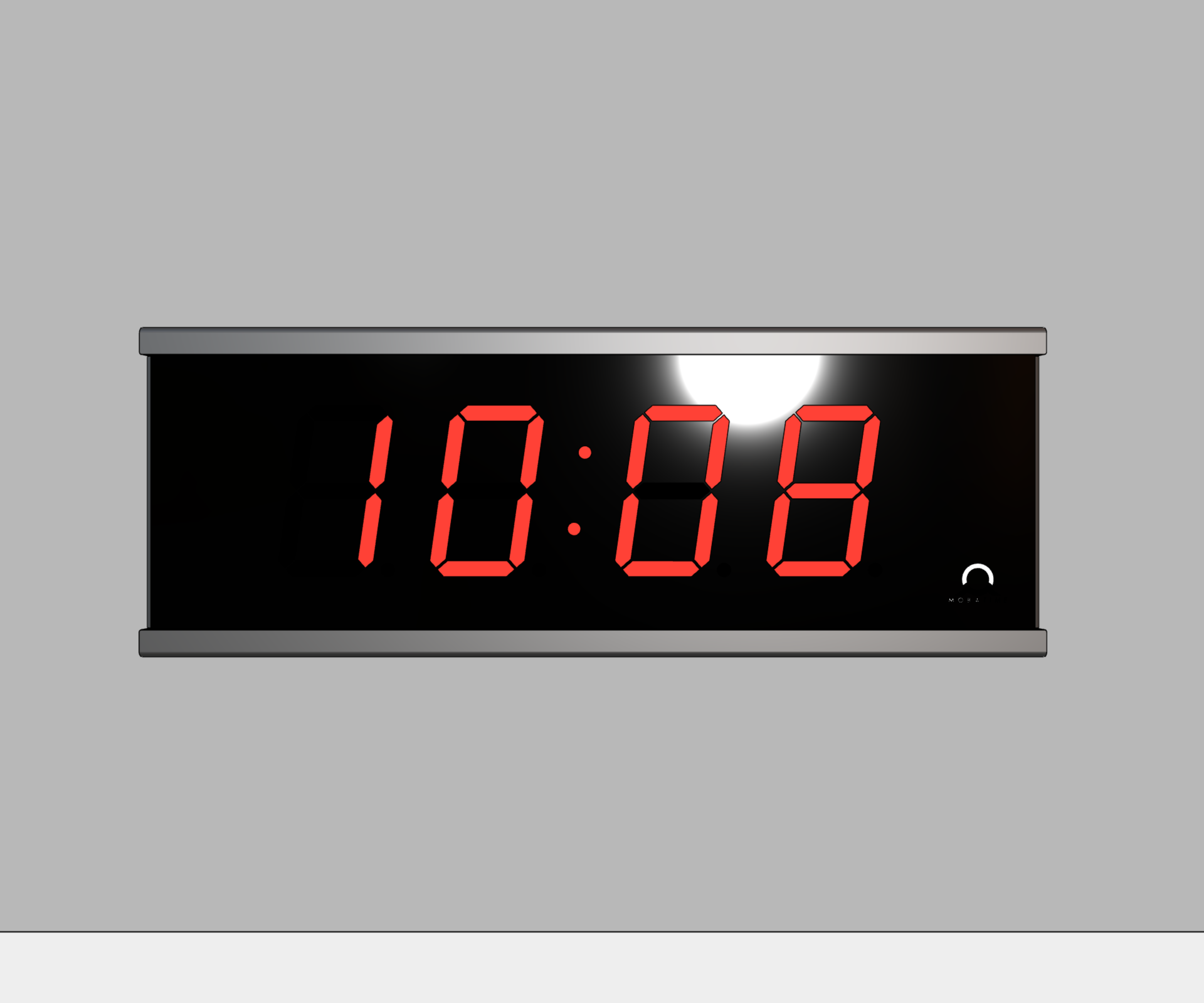

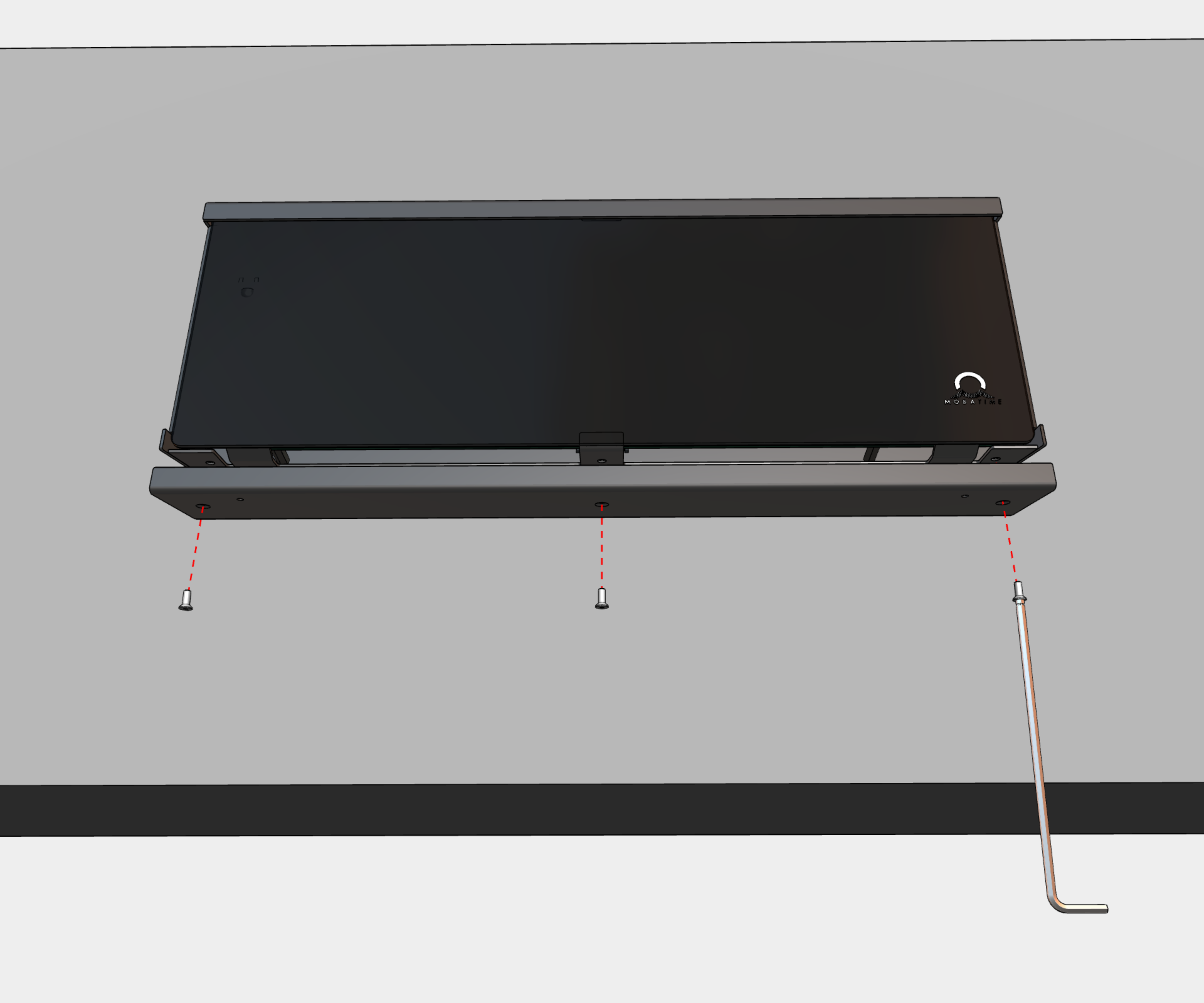

Étape 5 – Remonter le plexiglas#

Remonter le plexiglas et le couvercle inférieur.

L’installation est terminée.

../../../_images/eco-m-dc-n-n-6.png
../../../_images/eco-m-dc-n-n-7.png
