Plafondophanging

De dubbelzijdige klok bestaat uit twee delen: het ene deel fungeert als de besturingsmodule (deze bevat de aansluitingen voor de voedingsspanning, de synchronisatiebron, de temperatuursensor en het toetsenbord) – “MASTER-display”, en het andere deel dat dienst doet als displaymodule (met de aansluiting voor de verbindingskabel) – “SLAVE-display”. Beide klokdelen zijn met elkaar verbonden via een 10-aderige platte kabel. Het ophangsysteem voor de klok wordt apart geleverd.

Stap 1

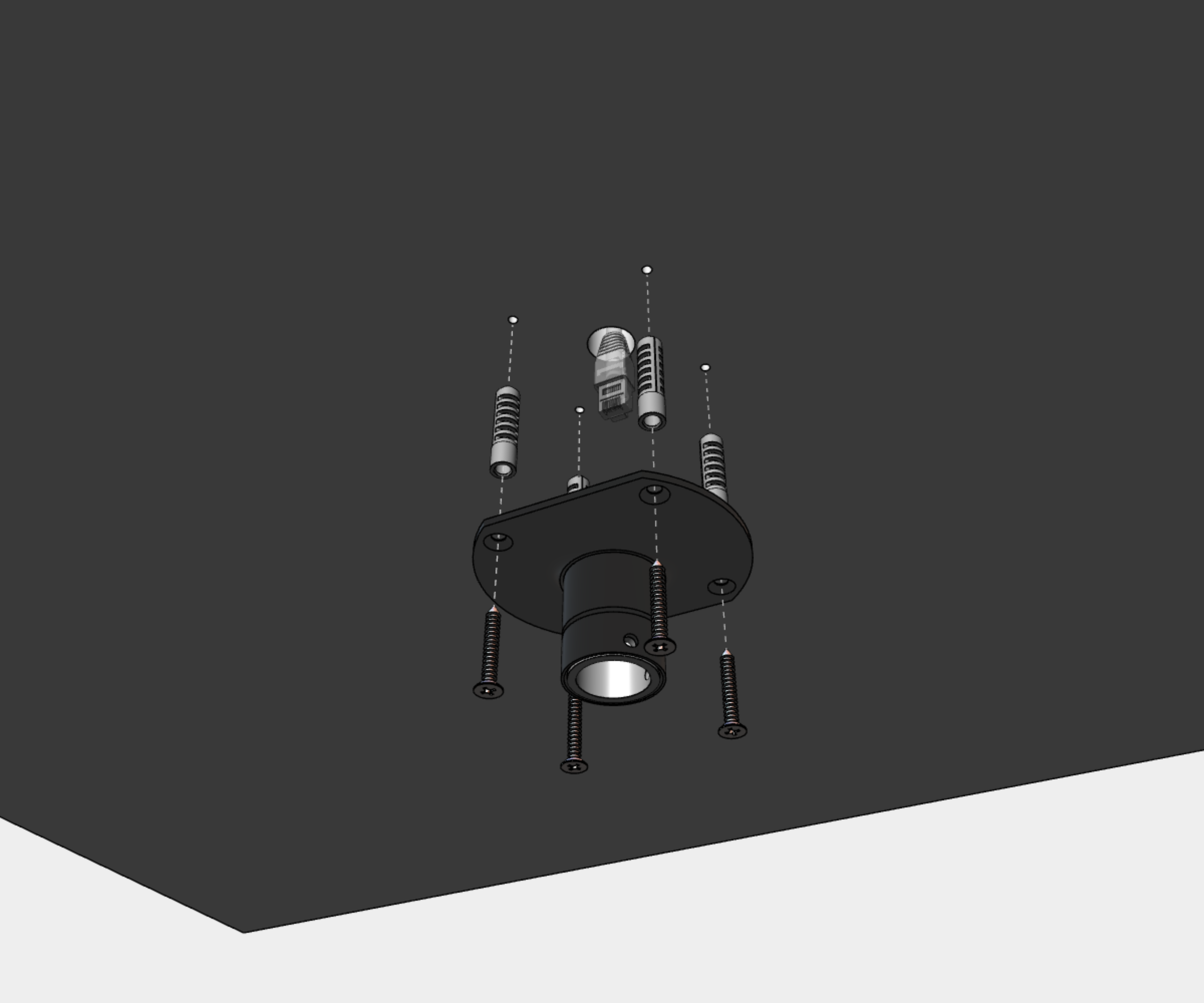

• Boor vier verankeringsgaten in het plafond met een diameter die voldoende is voor de meegeleverde houtschroeven met pluggen.

• Steek de inkomende kabels door de ophangbuis. Bevestig de plafondophanging aan het plafond met 4 houtschroeven met een diameter van 5 mm.

Stap 2

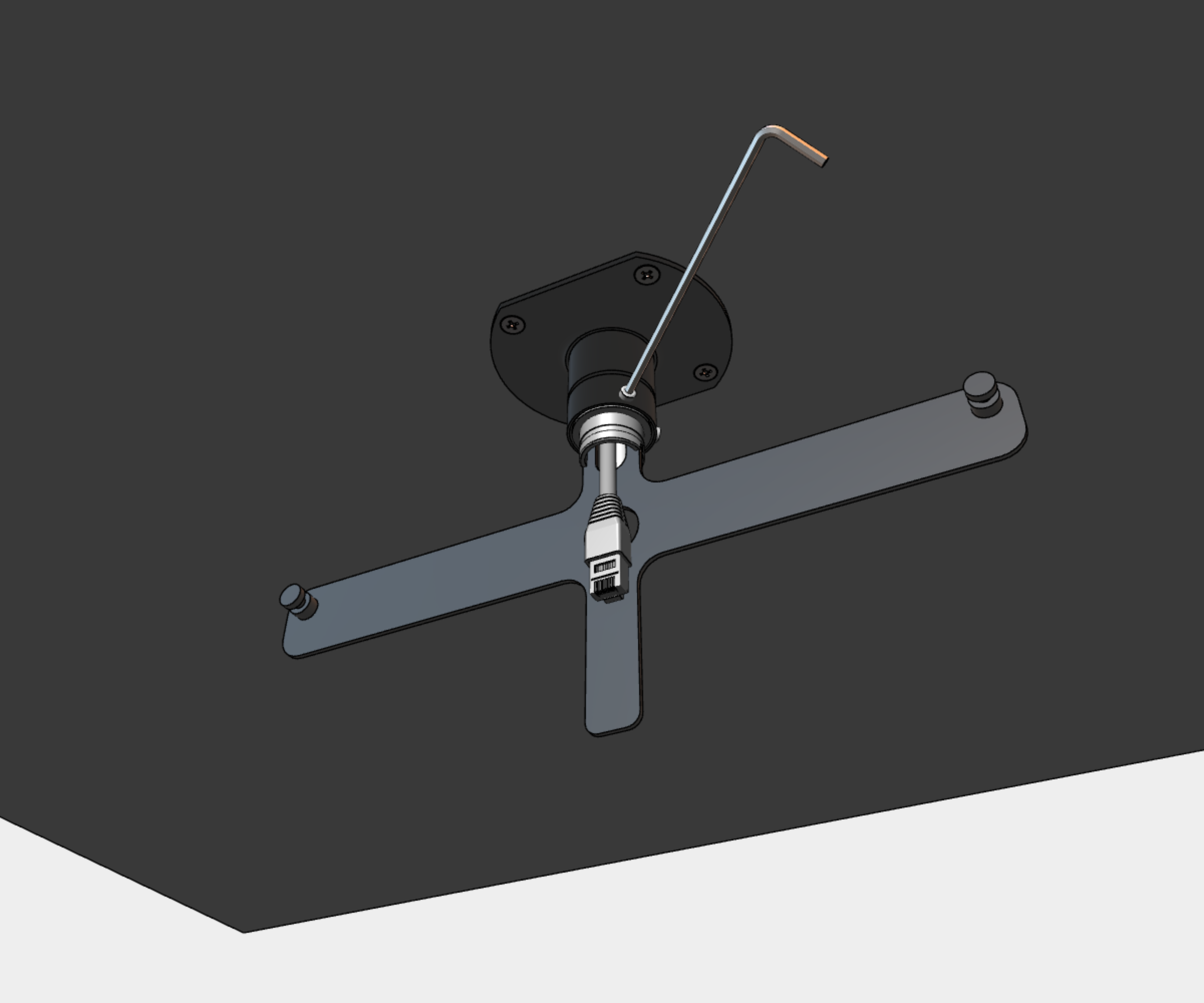

• Voer de binnenkomende kabels door de buisdoorvoer op de bevestigingsplaat.

• Schuif de plaat op de ophanging.

• Zet de verbinding vast door de schroeven met inbussleutel nr. 3 vast te draaien.

  Pas op

  De schroeven moeten in de bovenste groef van het buisinzetstuk passen, anders is het niet mogelijk om een displaydeel op de ankerplaat te monteren.

  Na de montage van het displaygedeelte is het mogelijk om de klok te verhogen door de verankeringsplaat zo vast te zetten dat de schroeven in de onderste groef van het buisinzetstuk passen.

Stap 3

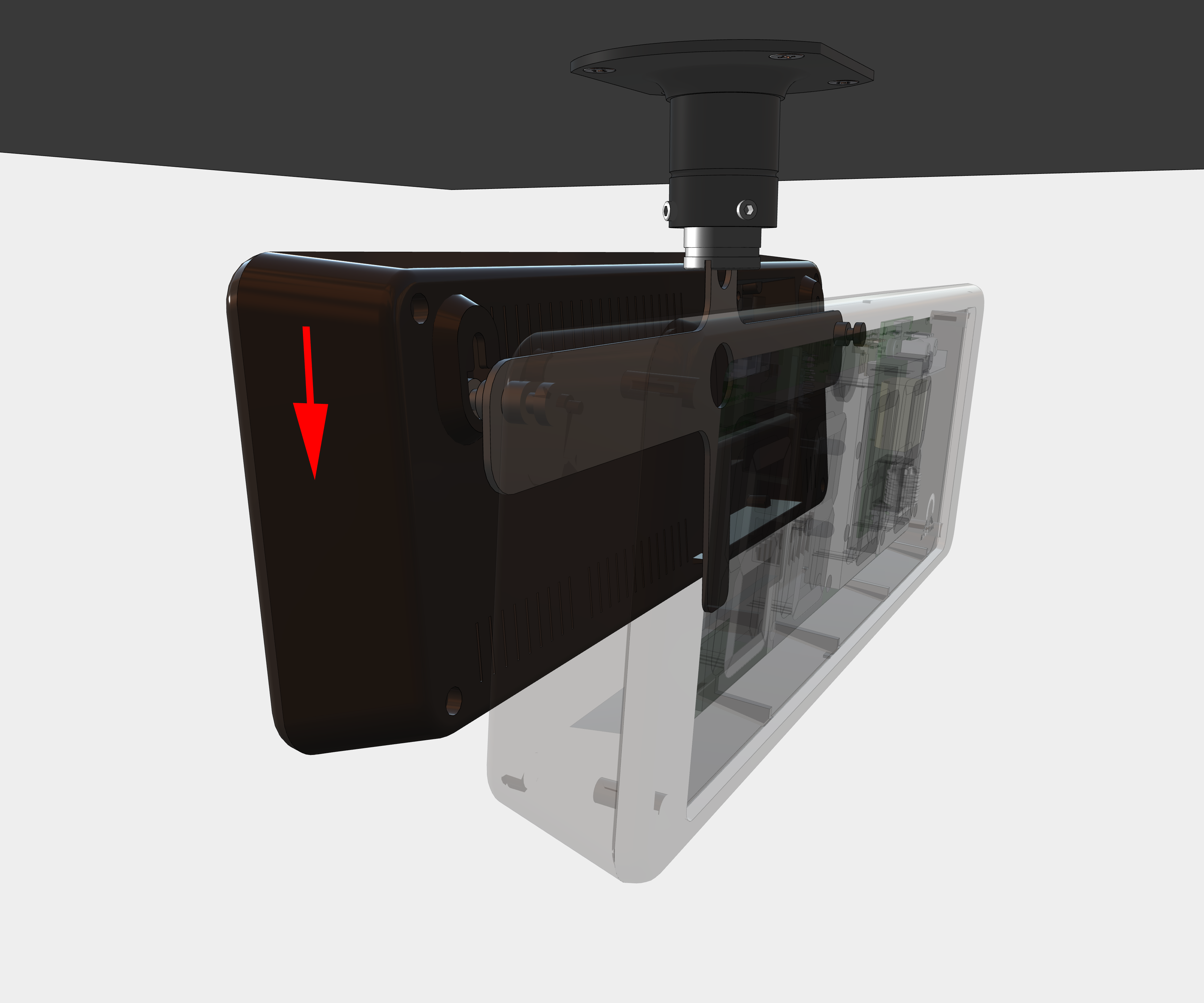

• Hang het SLAVE-display aan de ankerplaat.

Hint

Als de klok iets naar beneden moet worden gekanteld, snijd het ondersteunende element aan de onderkant van de achterkant dan dienovereenkomstig in.

Stap 4

1

Zie hoofdstuk Kabelverbinding.

Notitie

Sluit alle kabels en geleiders aan op het MASTER-scherm.

• Vorm de geleiders zo of kort ze in dat de juiste plaatsing en bevestiging van de klok niet wordt belemmerd.

• Voor klokken die op het lichtnet werken: bevestig een brede 2-polige stekkerklem aan de inkomende stroomdraden en steek deze in een overeenkomstige aansluiting in de uitsparing aan de achterzijde.

• Voor klokken met PoE-voeding sluit u een PoE-compatibele ethernetkabel aan op de RJ-45-aansluiting in de uitsparing aan de achterzijde.

  Gebruik een PoE-switchpoort of PoE-injector die de vereiste PoE-stroom levert.

• Bevestig geschikte steekbare aansluitingen aan de draden van het betreffende onderdeel (bijvoorbeeld een temperatuursensor, toetsenbord of RS-485-interface) en steek deze in de bijbehorende aansluiting in de uitsparing aan de achterzijde.

  Sluit de Ethernet-kabel aan op de RJ-45-connector, indien beschikbaar.

  Pas op

  Let erop dat u de aansluitingen niet verwisselt. Controleer de aanduidingen van de aansluitingen op de etiketten in de uitsparing aan de achterzijde.

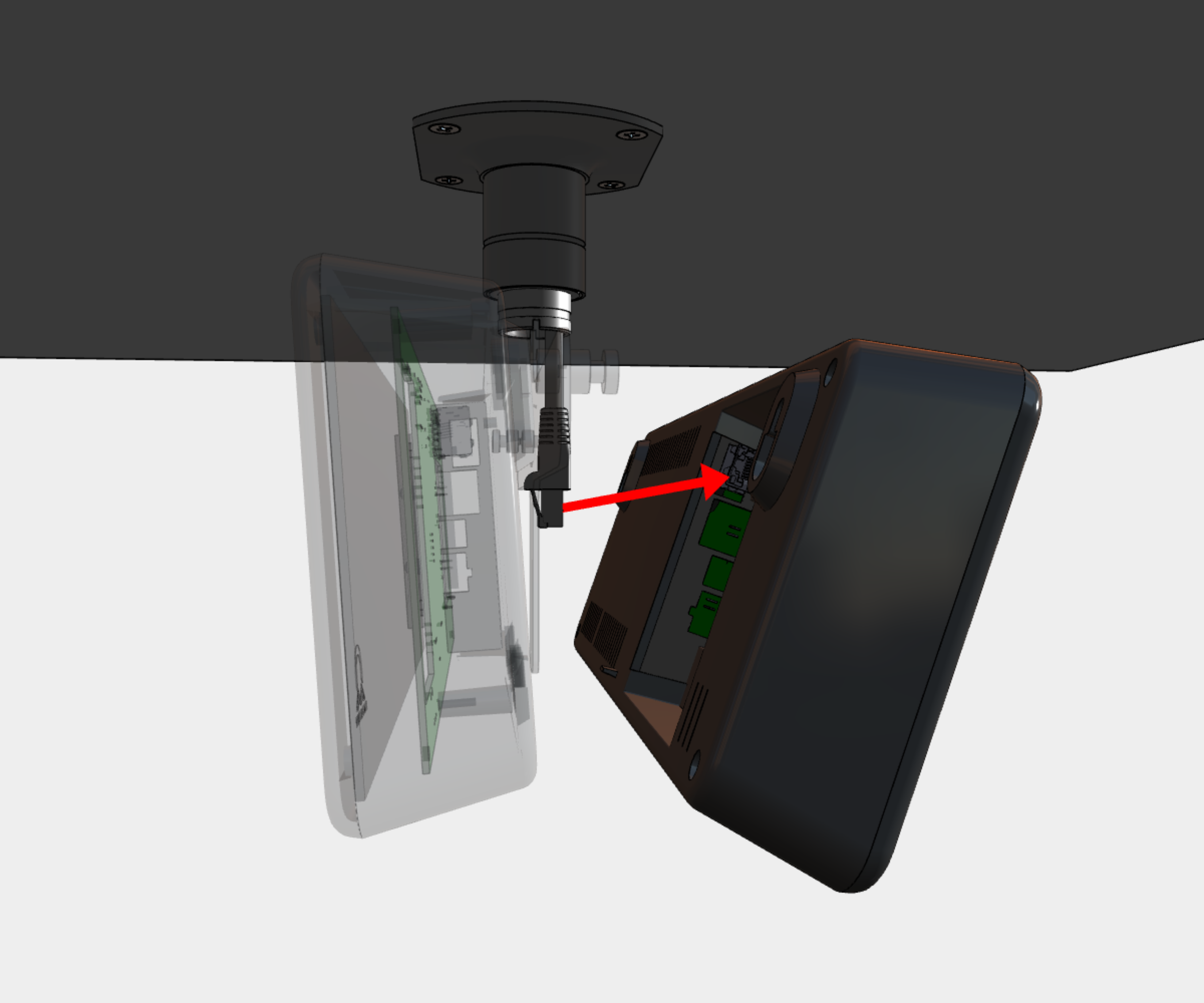

• Sluit de 10-aderige verbindingskabel aan tussen het SLAVE-scherm en het MASTER-scherm.

Pas op

Stel voor de LGC-variant de DIP-schakelaar in op basis van het gebruikte synchronisatiesignaal (de stand hiervan is te vinden in het hoofdstuk , gemarkeerd met de letter B).

Voor lijnsynchronisatie houdt u de DIP-schakelaar in de standaardpositie.

Voor alle andere synchronisatiesignalen (DCF, MOBALine, gepolariseerde impulslijn, IRIG-B) zet u de DIP-schakelaar in de stand DCF.

Zie het hoofdstuk Werking van de klok > Werking van niet-netwerkklok voor gedetailleerde informatie over het aansluiten van de verschillende synchronisatiebronnen en ontvangers.

Stap 5

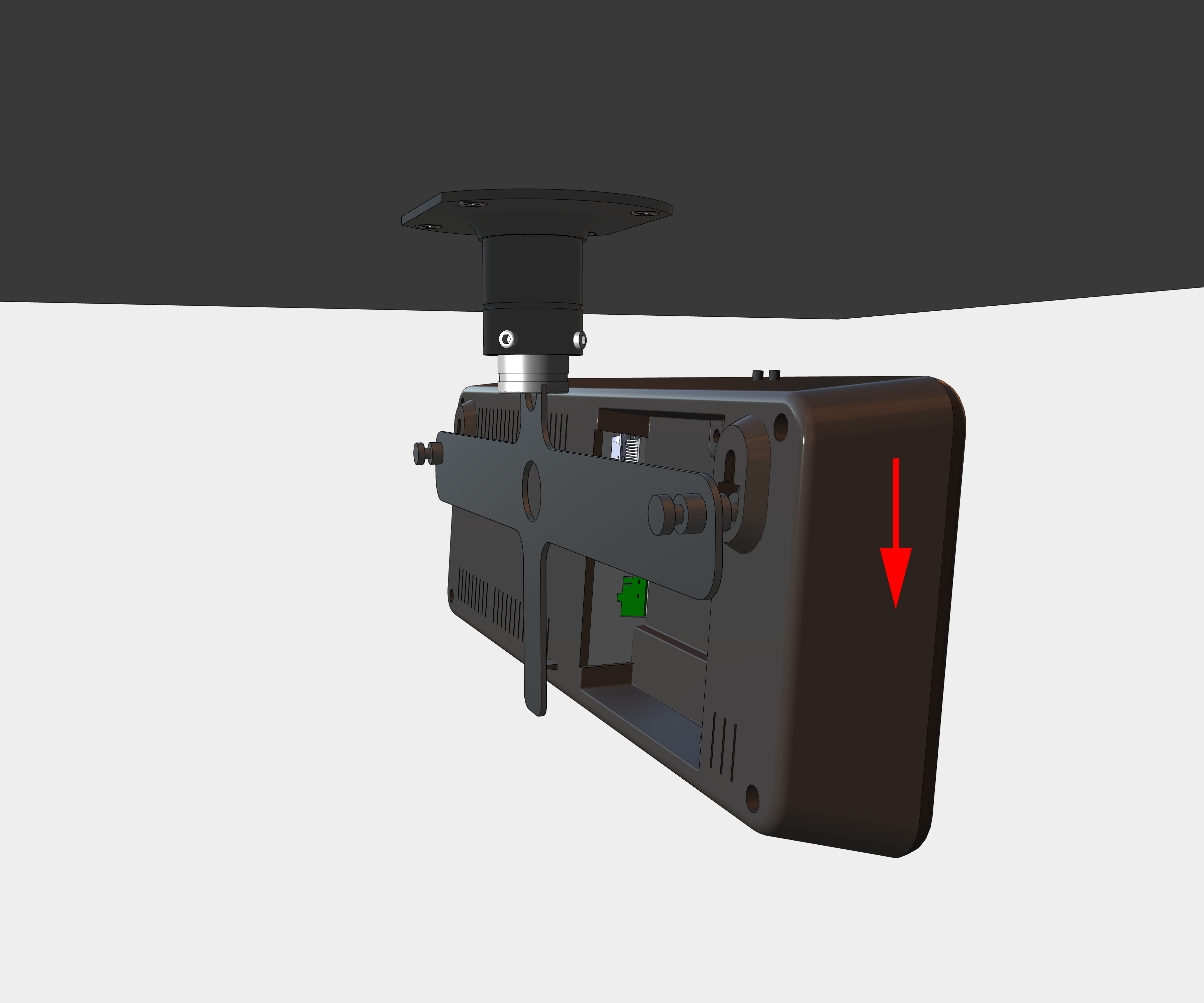

• Hang het MASTER-display aan de ankerplaat.

Hint

Als de klok iets naar beneden moet worden gekanteld, snijd het ondersteunende element aan de onderkant van de achterkant dan dienovereenkomstig in.
