Wandmontage#
Stap 1

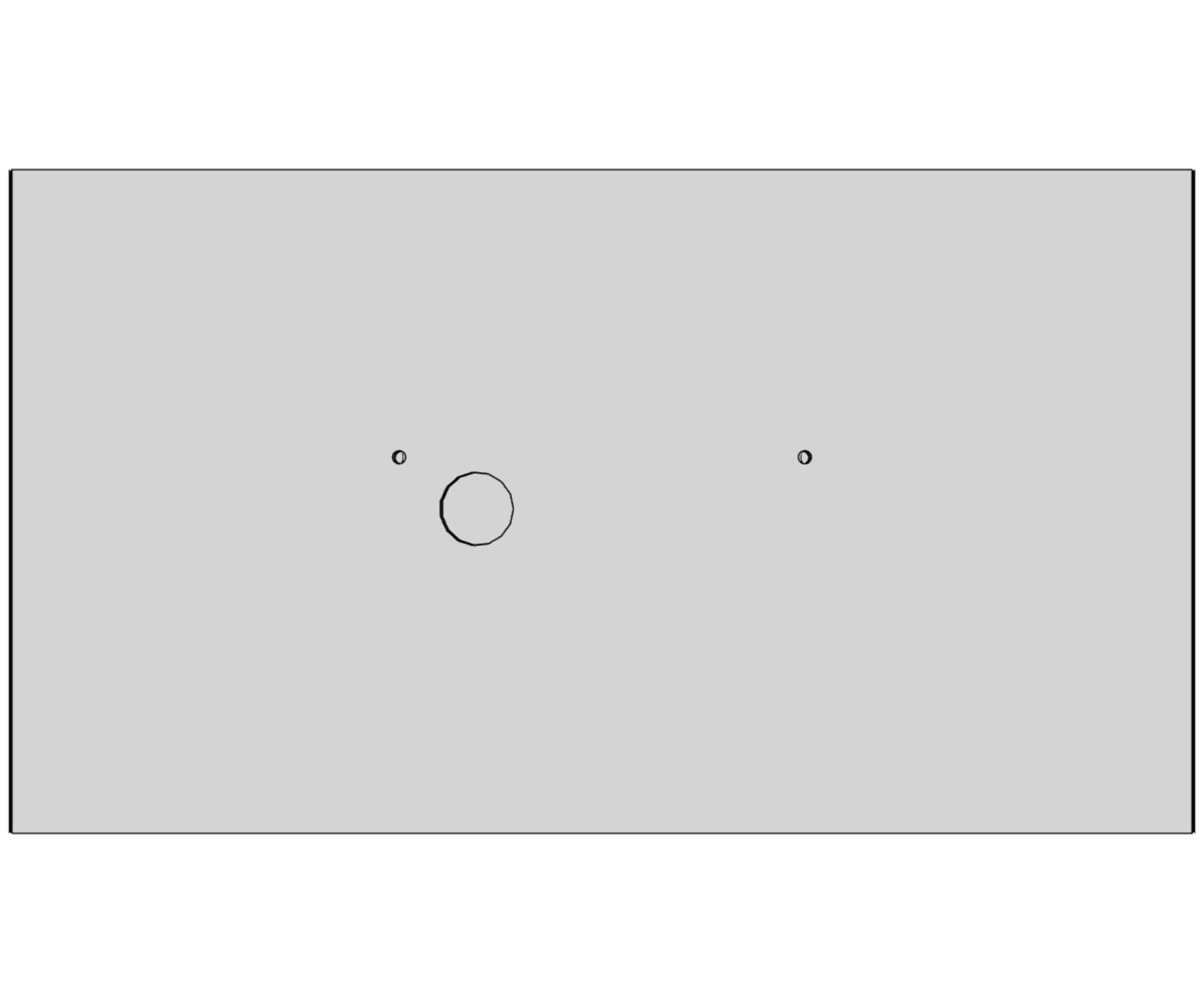

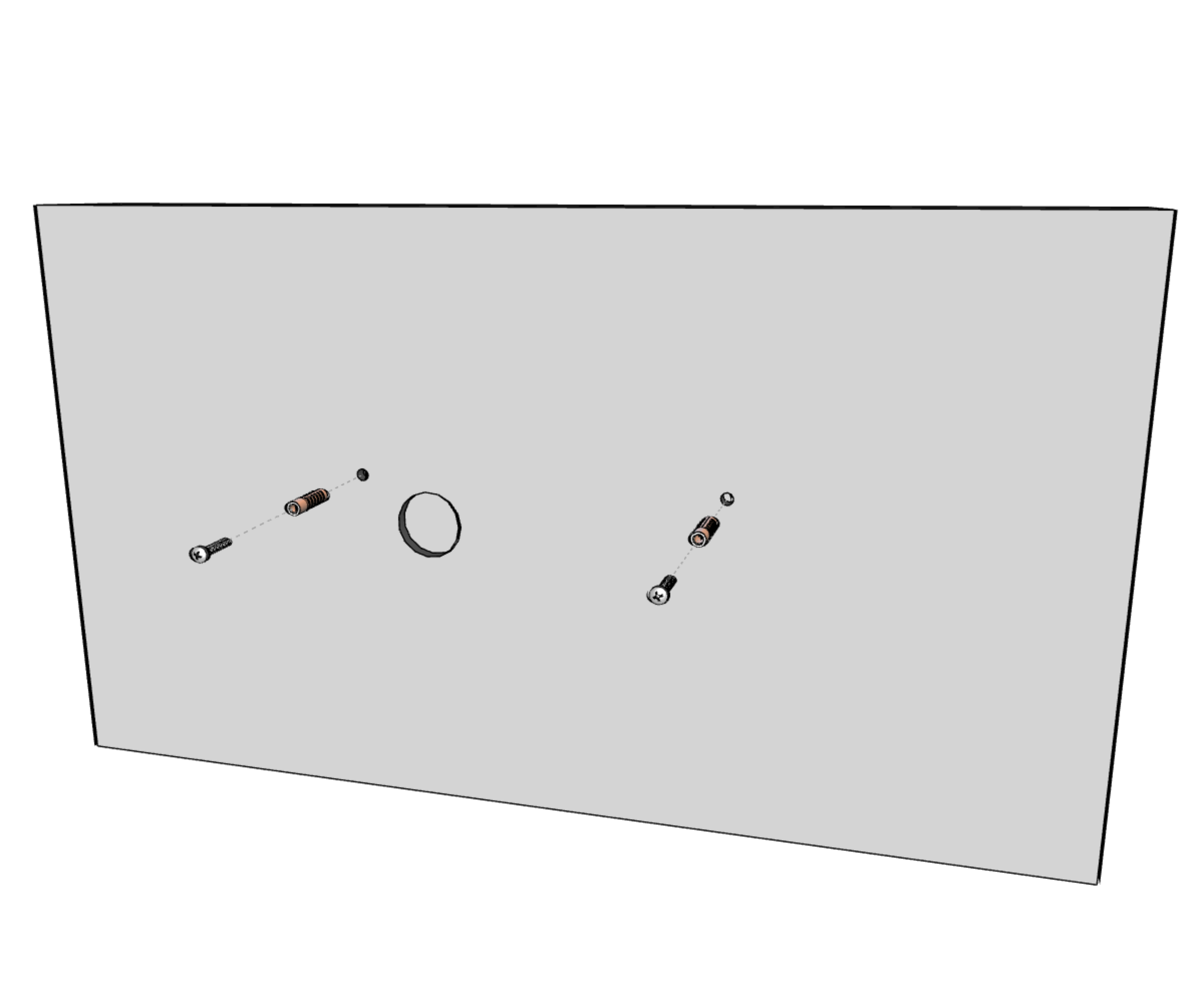

Boor twee bevestigingsgaten in de muur met een diameter die groot genoeg is voor de meegeleverde houtschroeven met pluggen.
Hint
Zie hoofdstuk Schema & afmetingen voor de afstand tussen de gaten.
Stap 3
1

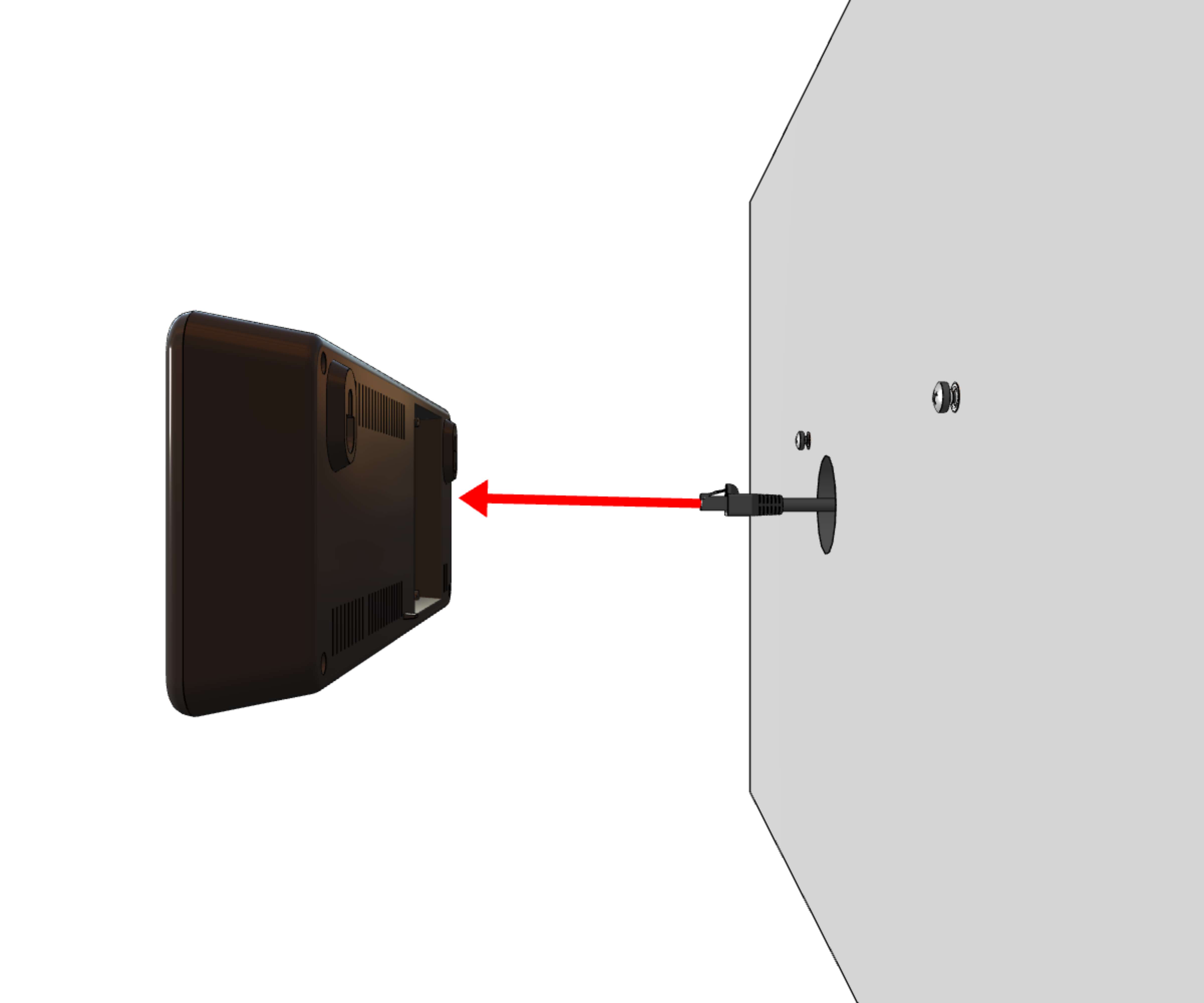

Zie hoofdstuk Kabelverbinding.

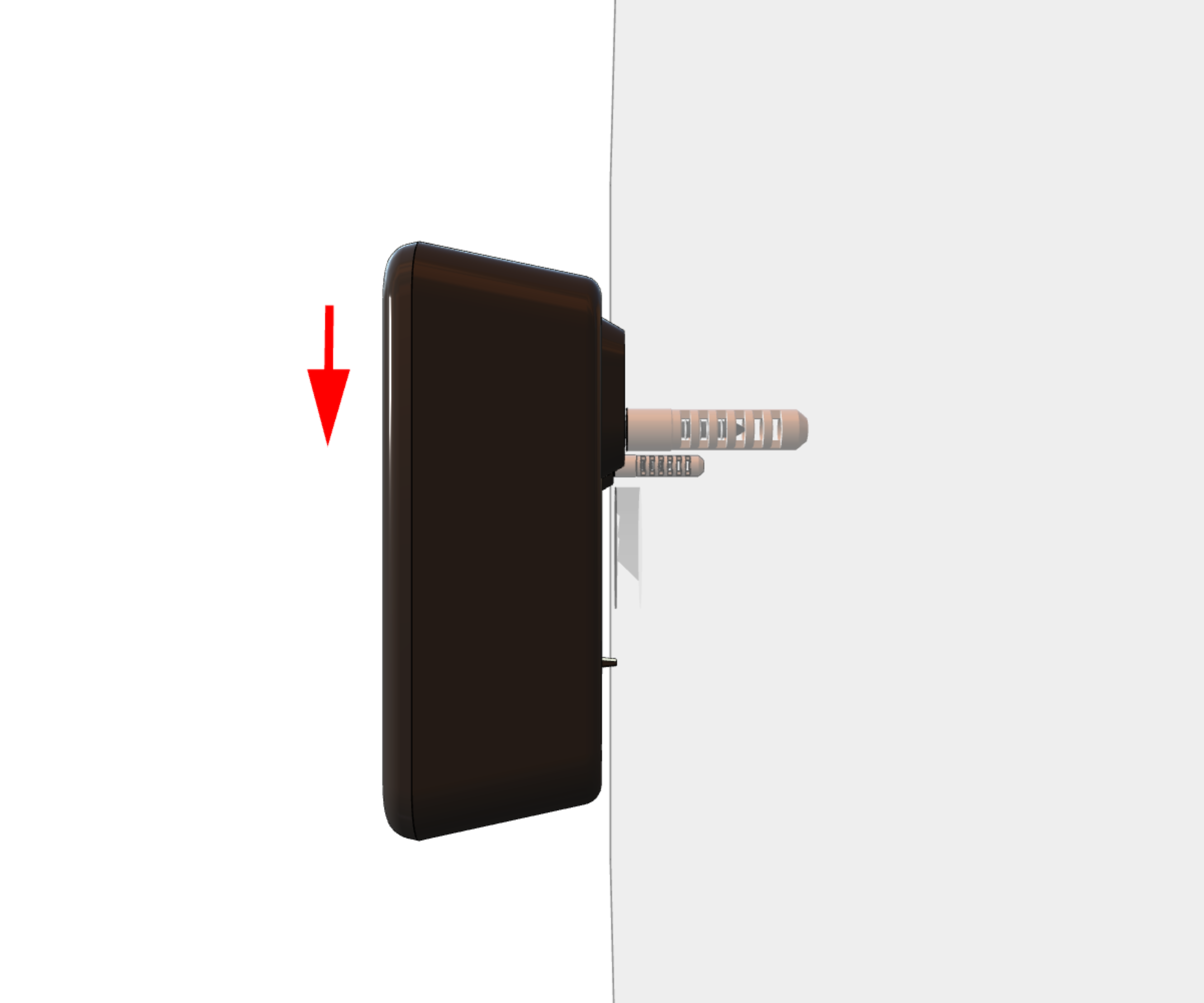

Vorm de geleiders zo of kort ze in dat de juiste plaatsing en bevestiging van de klok niet wordt belemmerd.
Voor klokken die op het lichtnet werken: bevestig een brede 2-polige stekkerklem aan de inkomende stroomdraden en steek deze in een overeenkomstige aansluiting in de uitsparing aan de achterzijde.
Voor klokken met PoE-voeding sluit u een PoE-compatibele ethernetkabel aan op de RJ-45-aansluiting in de uitsparing aan de achterzijde.
Gebruik een PoE-switchpoort of PoE-injector die de vereiste PoE-stroom levert.
Bevestig geschikte steekbare aansluitingen aan de draden van het betreffende onderdeel (bijvoorbeeld een temperatuursensor, toetsenbord of RS-485-interface) en steek deze in de bijbehorende aansluiting in de uitsparing aan de achterzijde.
Sluit de Ethernet-kabel aan op de RJ-45-connector, indien beschikbaar.
Pas op
Let erop dat u de aansluitingen niet verwisselt. Controleer de aanduidingen van de aansluitingen op de etiketten in de uitsparing aan de achterzijde.
Pas op
Stel voor de LGC-variant de DIP-schakelaar in op basis van het gebruikte synchronisatiesignaal (de stand hiervan is te vinden in het hoofdstuk , gemarkeerd met de letter B).
Voor lijnsynchronisatie houdt u de DIP-schakelaar in de standaardpositie.
Voor alle andere synchronisatiesignalen (DCF, MOBALine, gepolariseerde impulslijn, IRIG-B) zet u de DIP-schakelaar in de stand DCF.
Zie het hoofdstuk Werking van de klok > Werking van niet-netwerkklok voor gedetailleerde informatie over het aansluiten van de verschillende synchronisatiebronnen en ontvangers.
