Aufhängung an der Decke#

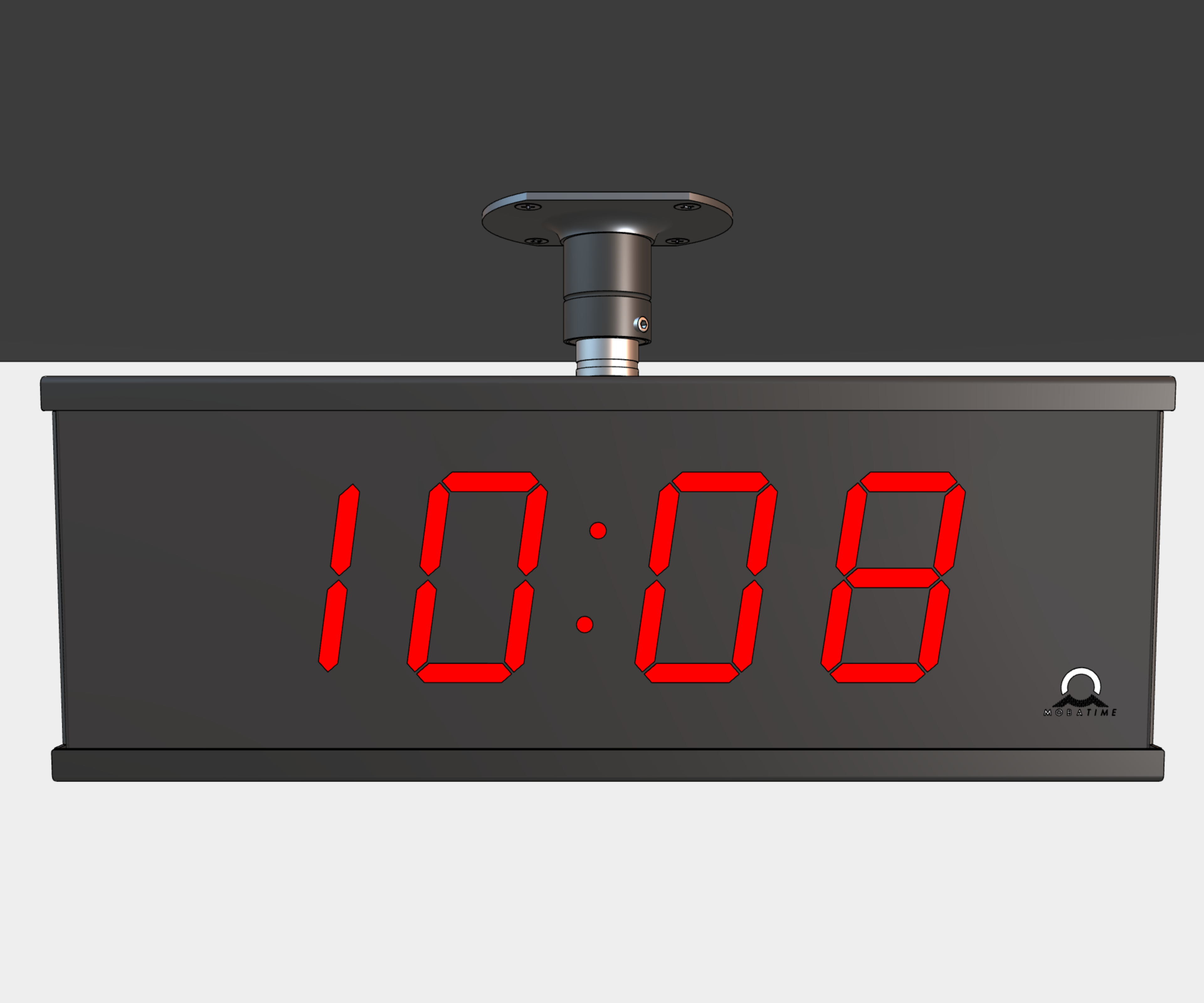

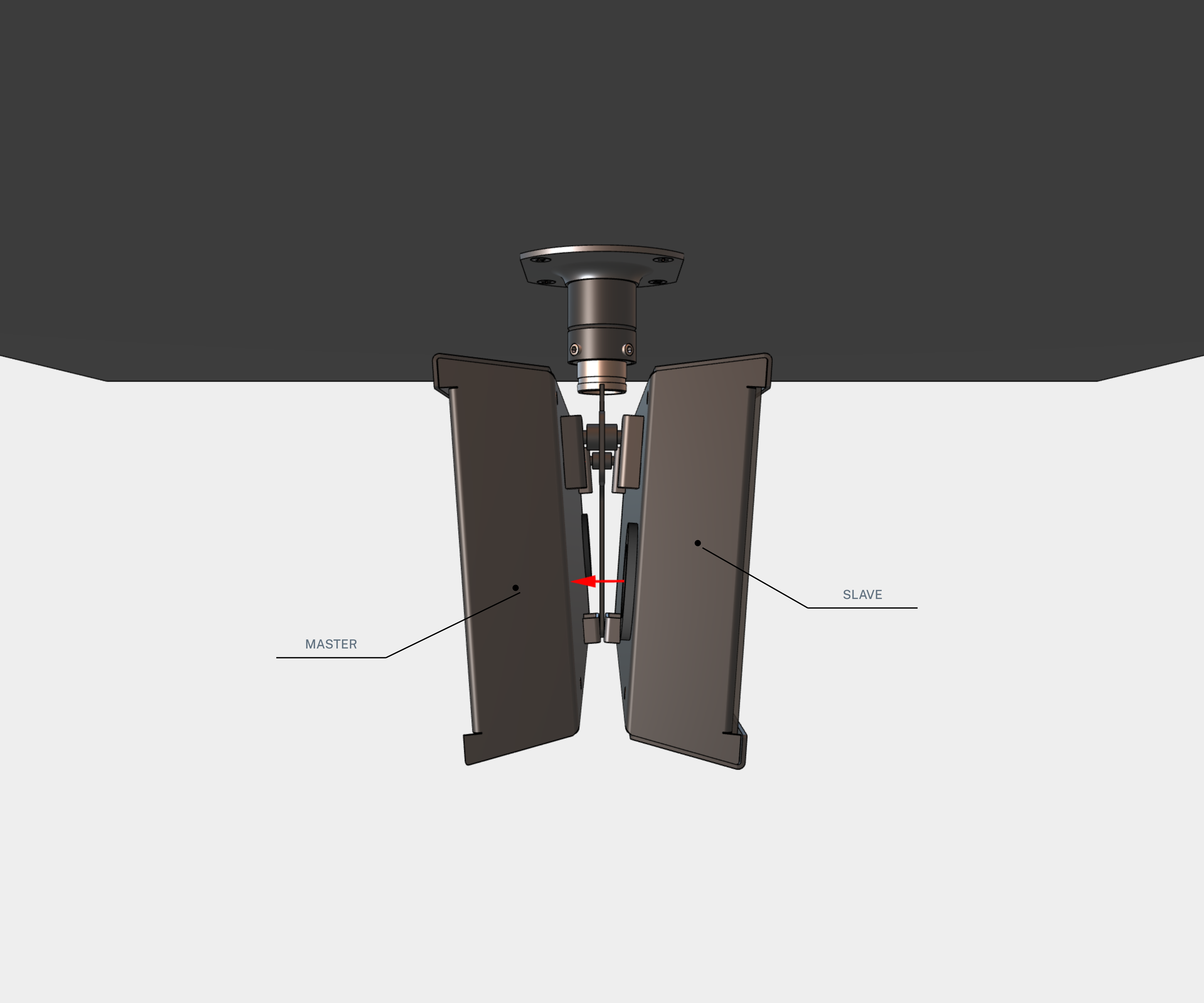

Die doppelseitige Uhr besteht aus zwei Teilen: Ein Teil dient als Steuermodul (dieses umfasst die Anschlüsse für die Versorgungsspannung, die Synchronisationsquelle, den Temperatursensor und die Tastatur) – „MASTER-Uhr“, und der andere dient als Anzeigemodul (mit dem Anschluss für das Verbindungskabel) – „SLAVE-Uhr“. Beide Uhrenteile sind über ein 10-adriges Flachbandkabel miteinander verbunden. Das Uhren-Aufhängungsteil wird separat geliefert.

Schritt 1

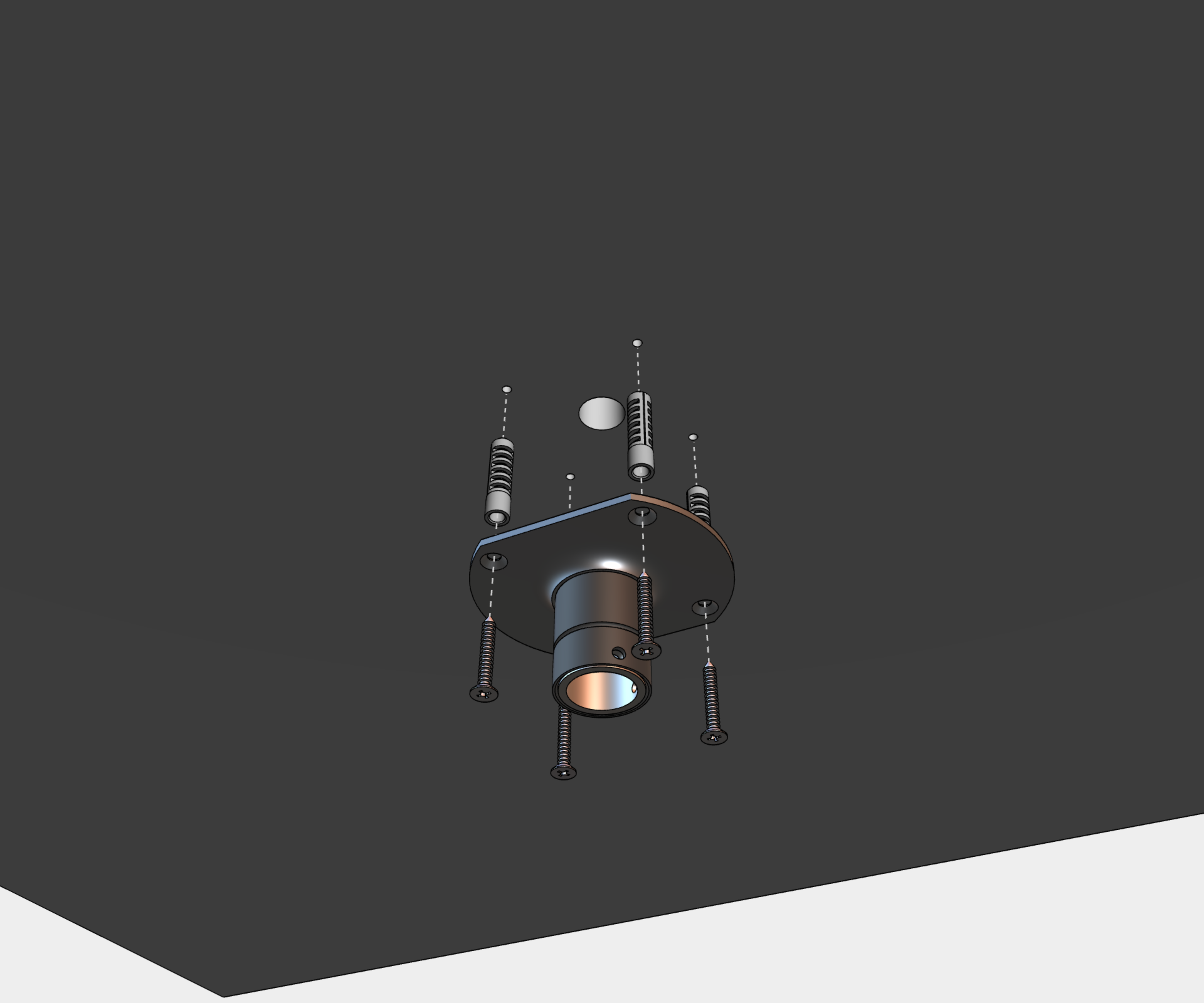

Bohren Sie vier Verankerungslöcher in die Decke, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen.
Die eingehenden Kabel durch das Aufhängerohr führen. Befestigen Sie die Deckenaufhängung mit 4 Holzschrauben mit 5 mm Durchmesser an der Decke.

Schritt 2

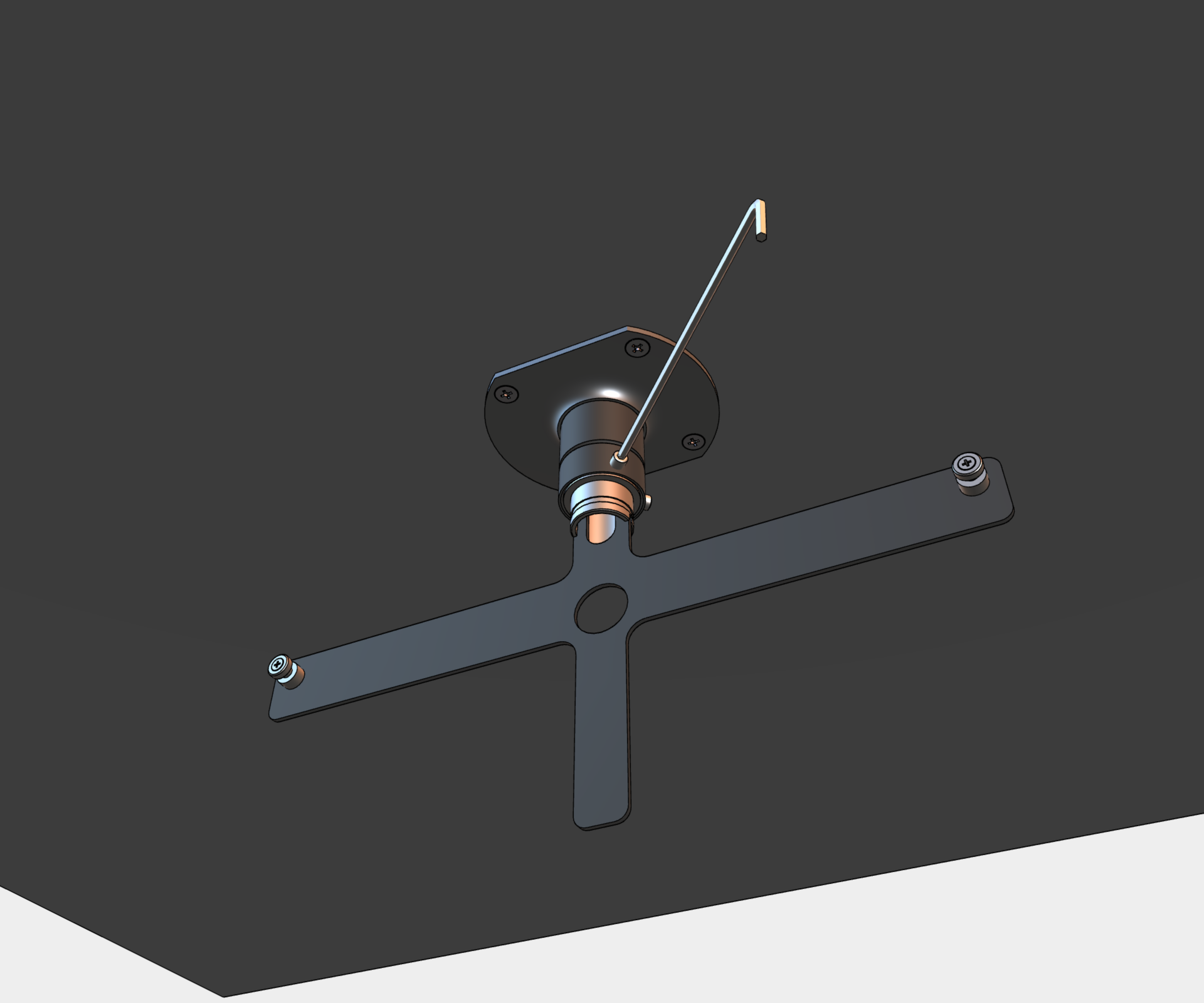

Die ankommenden Kabel durch den Rohreinsatz an der Verankerungsplatte verlegen.
Die Platte auf die Aufhängung aufstecken.

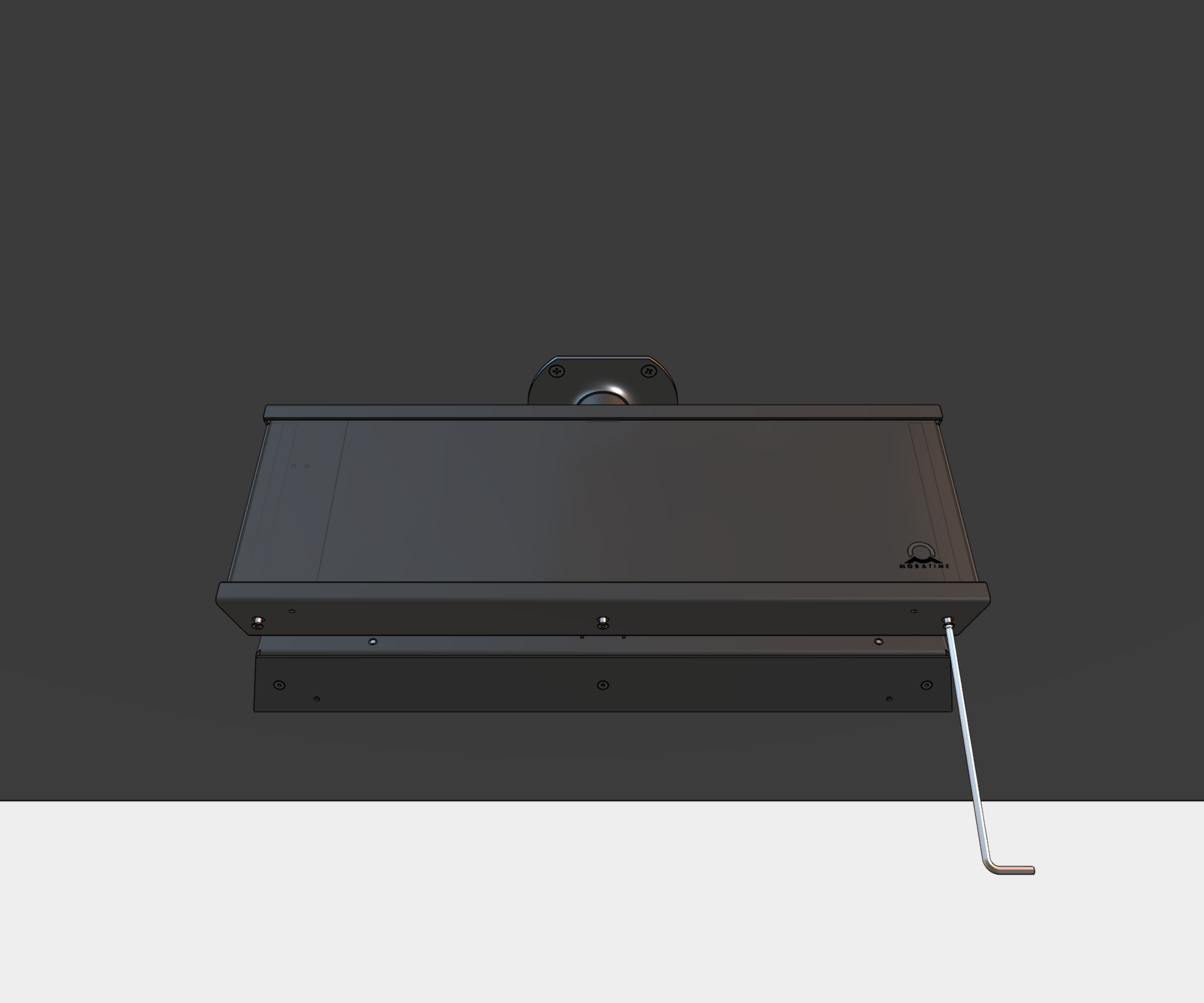

Befestigen Sie die Verbindung, indem Sie die Schrauben mit einem Inbusschlüssel Nr. 3 festziehen.

Schritt 3

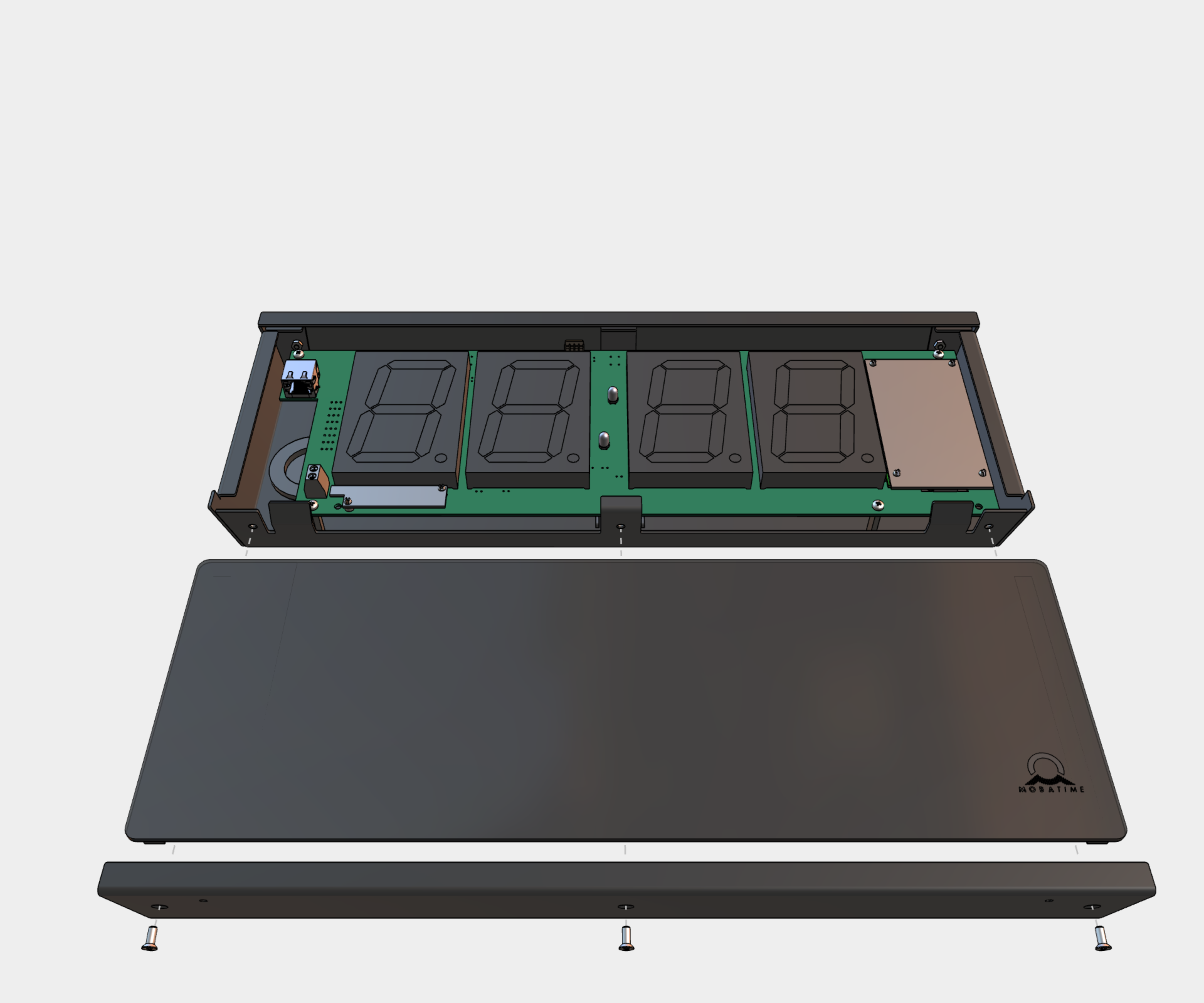

Lösen Sie die Schrauben an der Unterseite der MASTER-Uhr. Nehmen Sie die untere Abdeckung und das Plexiglas ab.

Schritt 4

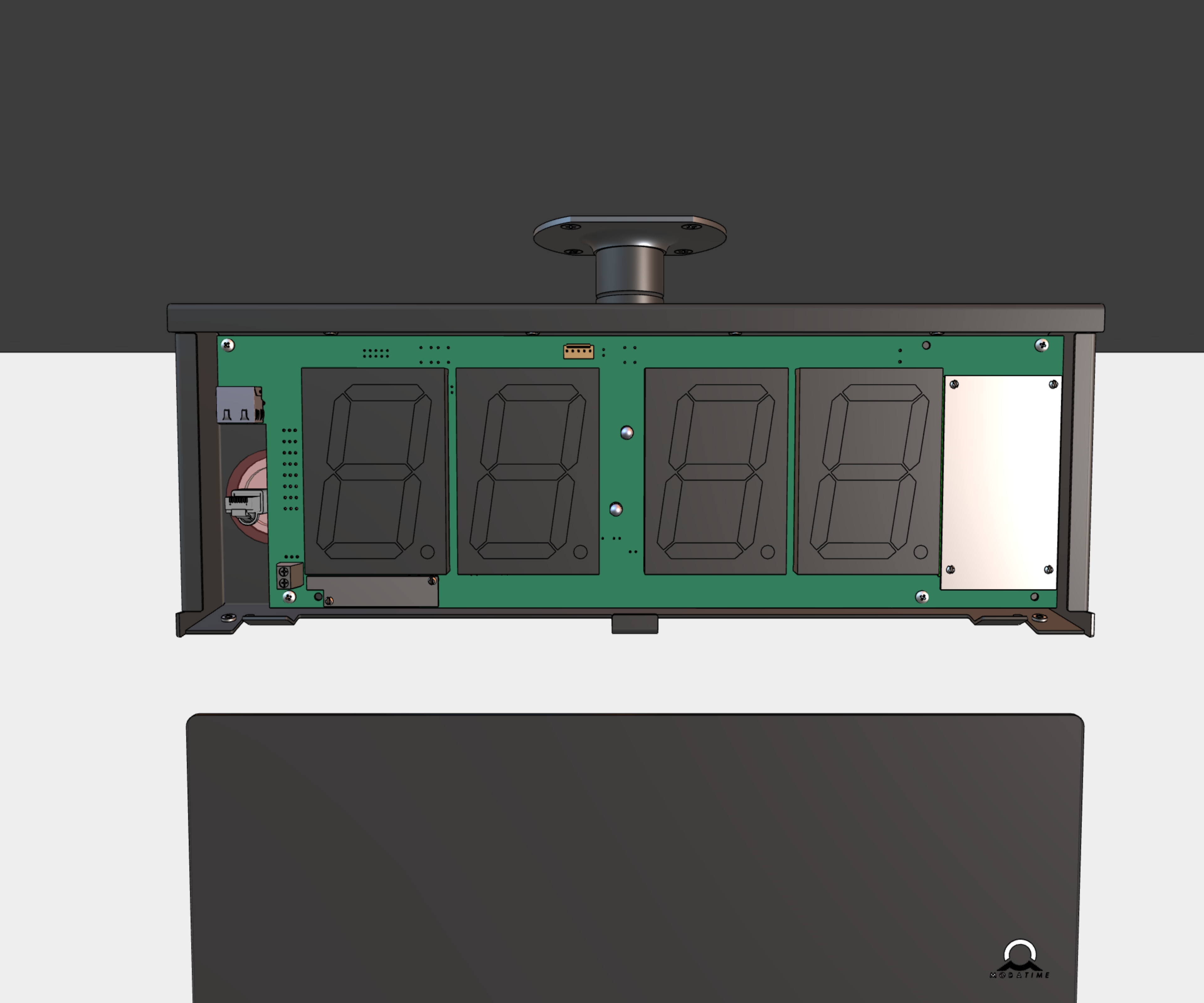

Führen Sie die ankommenden Leitungen durch die Tülle auf der Rückseite der MASTER-Uhr.

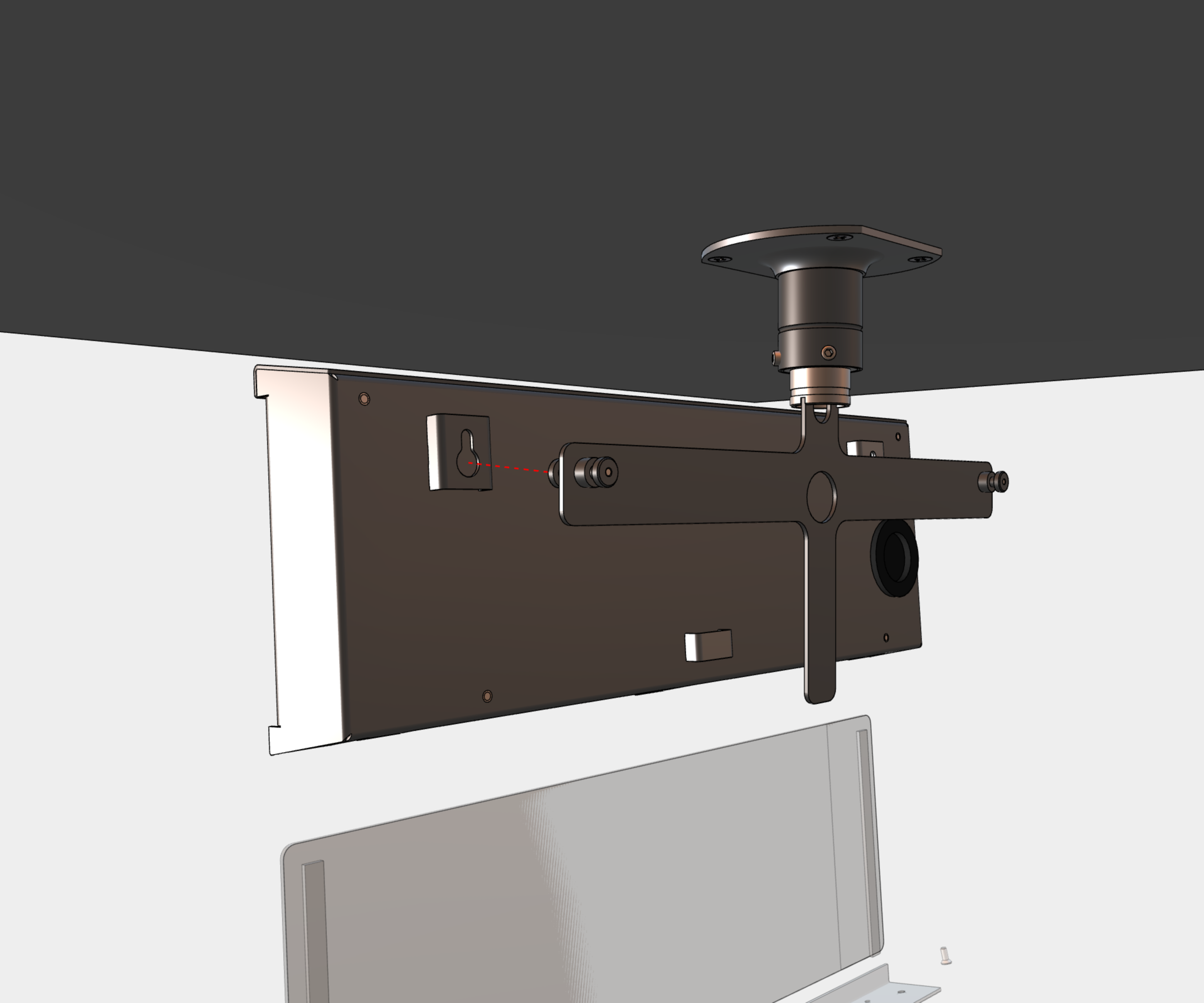

Hängen Sie die MASTER-Uhr an die Befestigungsplatte.

Hinweis

Falls die Uhr leicht nach unten geneigt werden muss, entfernen Sie das Stützelement (blau markiert) an der Unterseite der Rückseite entsprechend.

Schritt 5

Verbinden Sie das 10-adrige Verbindungskabel vom SLAVE-Display mit dem MASTER-Display.
Hängen Sie die SLAVE-Uhr an die Befestigungsplatte.

Hinweis

Falls die Uhr leicht nach unten geneigt werden muss, entfernen Sie das Stützelement (blau markiert) an der Unterseite der Rückseite entsprechend.

Schritt 6

1

Siehe Kapitel Kabelanschluss.

Bei netzbetriebenen Uhren schließen Sie die Versorgungsleiter gemäß dem Aufkleber an die Klemmleiste auf der Steuerplatine an.

Verwenden Sie ein Stromkabel mit einem Querschnitt von mindestens 3×0,75 mm² (doppelte Isolierung) und maximal 3×1,5 mm² (doppelte Isolierung).

Formen oder kürzen Sie die Leiter so, dass ihre Verlegung die richtige Positionierung und Befestigung der Uhr nicht behindert.
Bei Uhren mit PoE-/PoE±Stromversorgung schließen Sie ein PoE-fähiges Ethernet-Kabel an den RJ-45-Anschluss auf der Steuerplatine an.

Verwenden Sie einen PoE-Switch-Anschluss oder einen PoE-Injektor, der die erforderliche PoE-Leistung liefert.
Schließen Sie die Kabel der jeweiligen Komponente (z. B. Temperatursensor, Tastatur oder RS-485-Schnittstelle) gemäß der Beschriftung an die Klemmenleiste auf der Steuerplatine an.

Schließen Sie das Ethernet-Kabel an den RJ-45-Anschluss an, falls vorhanden.

Vorsicht

Achten Sie darauf, die Klemmen nicht zu vertauschen. Überprüfen Sie die Markierungen der Klemmen auf der Steuerplatine.

Vorsicht

Bei der LGC-Variante stellen Sie den DIP-Schalter entsprechend dem verwendeten Synchronisationssignal ein (seine Position finden Sie im Kapitel Kabelanschluss, gekennzeichnet mit dem Buchstaben B).

Für die Zeilensynchronisation lassen Sie den DIP-Schalter in seiner Standardposition.

Für alle anderen Synchronisationssignale (DCF, MOBALine, polarisierte Impulsleitung, IRIG-B) stellen Sie den DIP-Schalter auf die Position DCF.

Ausführliche Informationen zum Anschluss der verschiedenen Synchronisationsquellen und -empfänger finden Sie im Kapitel Betrieb der Uhr > Taktbetrieb außerhalb des Netzes.

Schritt 7

Bringen Sie das Plexiglas und die untere Abdeckung wieder an.
