Wandmontage#

Bemerkung

Die angezeigten Zahlen stimmen nicht mit den nachfolgenden Schrittzahlen überein.

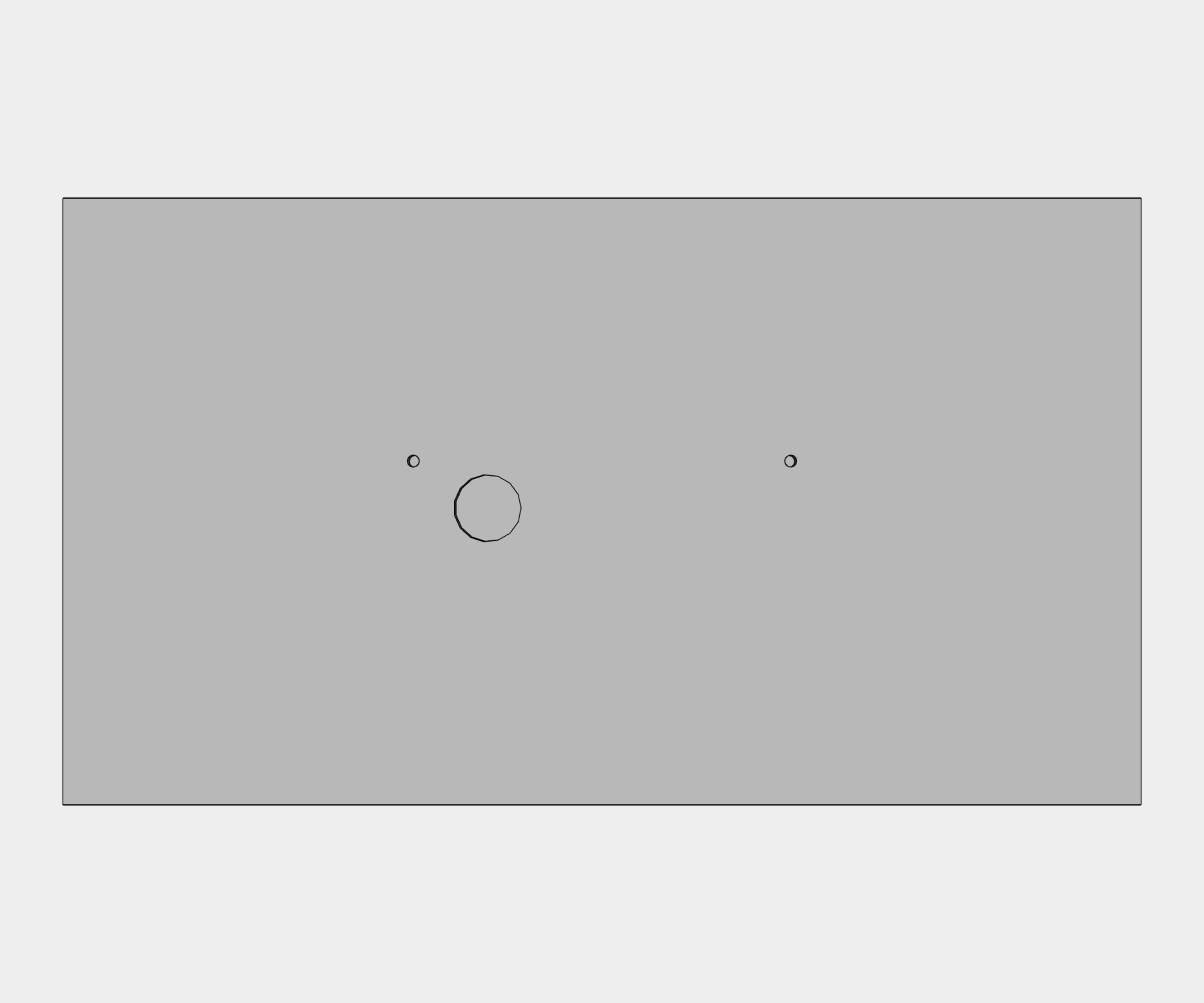

Schritt 1 - Montagebohrungen vorbereiten#

Bohren Sie zwei Verankerungslöcher in eine Wand, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen. Siehe Montageplan für die entsprechenden Lochabstände.

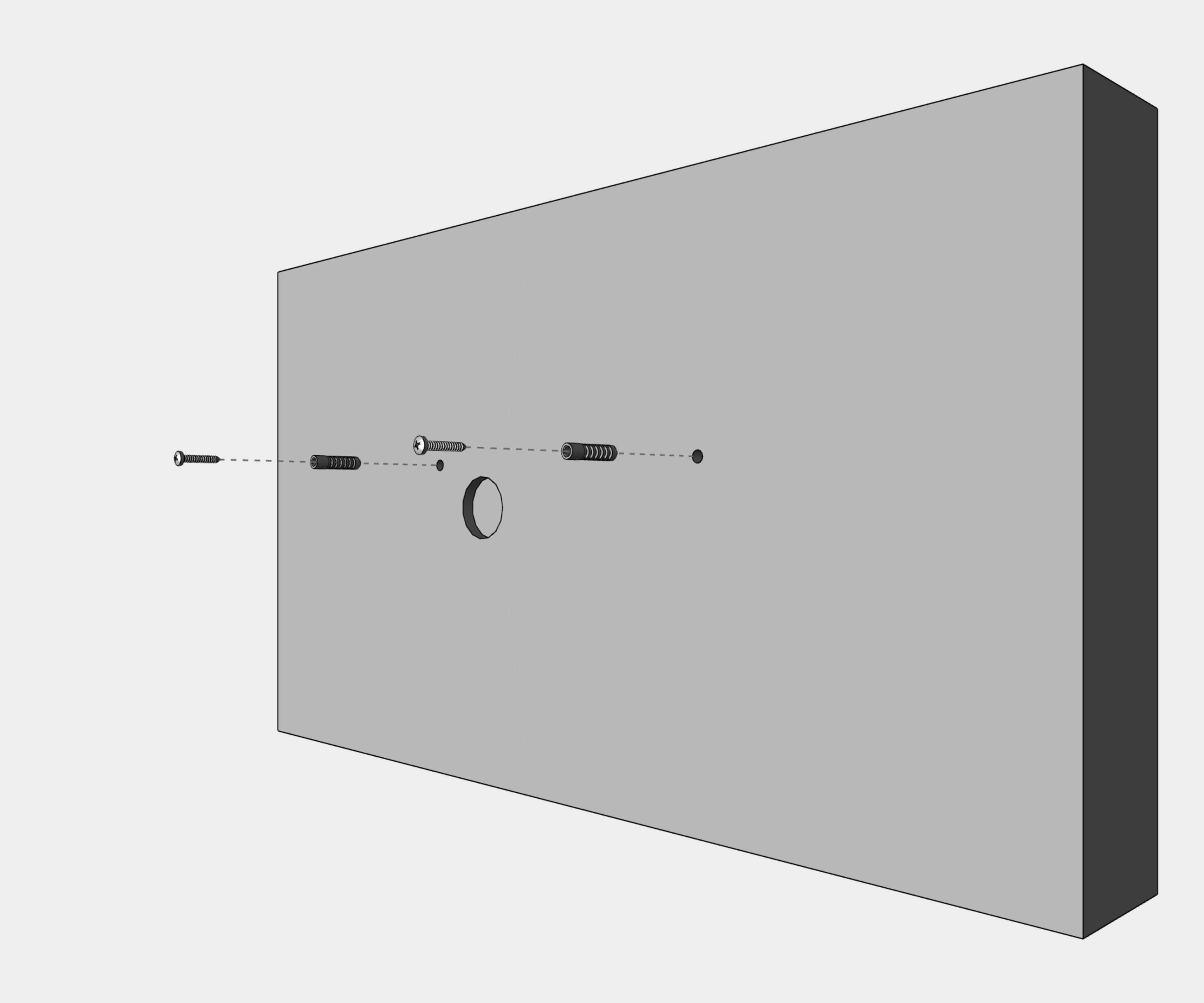

Schritt 2 - Befestigungsschrauben vorbereiten#

Setzen Sie die Dübel in die vorbereiteten Löcher ein und schrauben Sie die entsprechenden Schrauben ein.

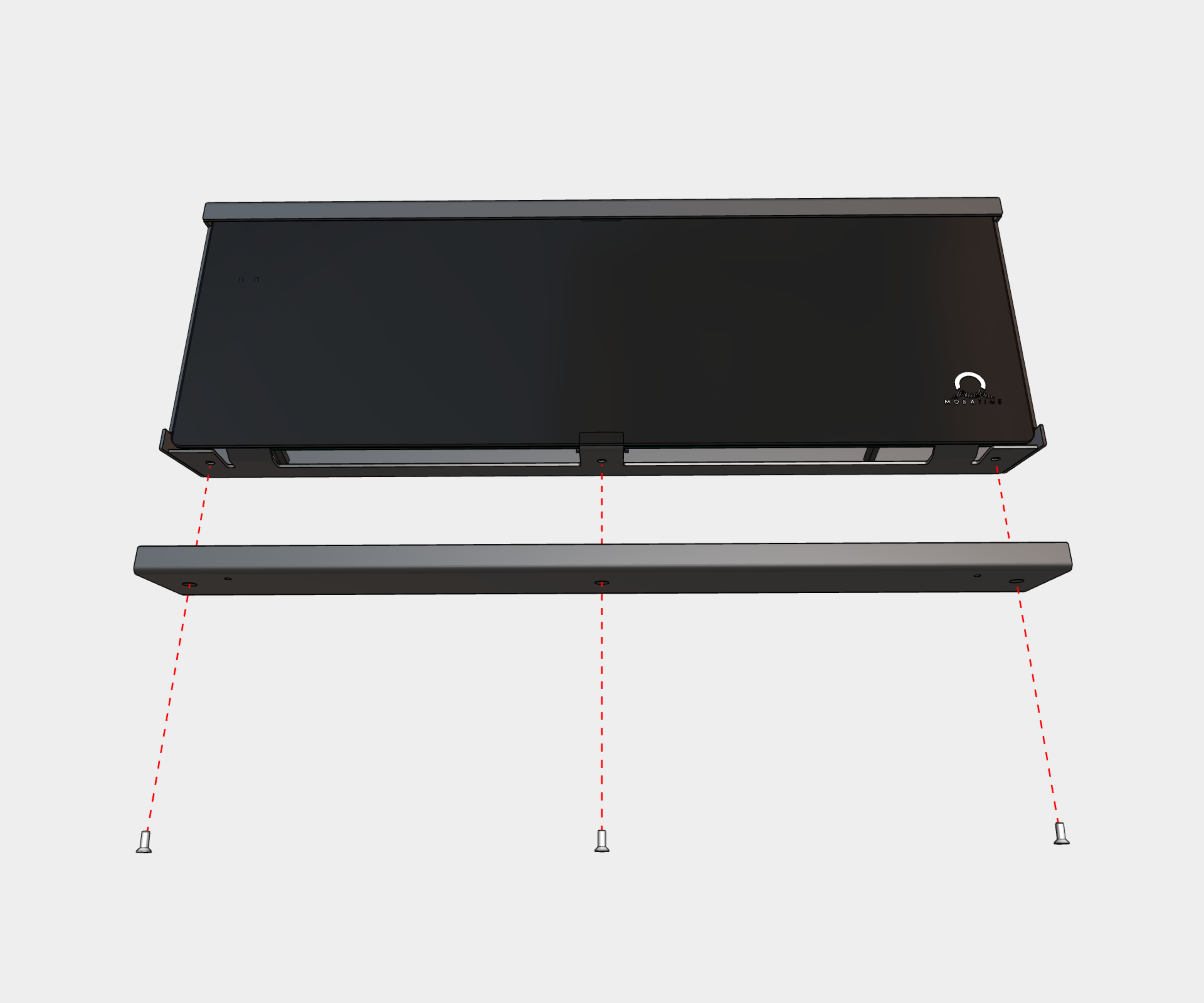

Schritt 3 – Plexiglas entfernen#

Entfernen Sie die vier Schrauben an der Unterseite der Uhr. Entfernen Sie die untere Abdeckung und das Plexiglas.

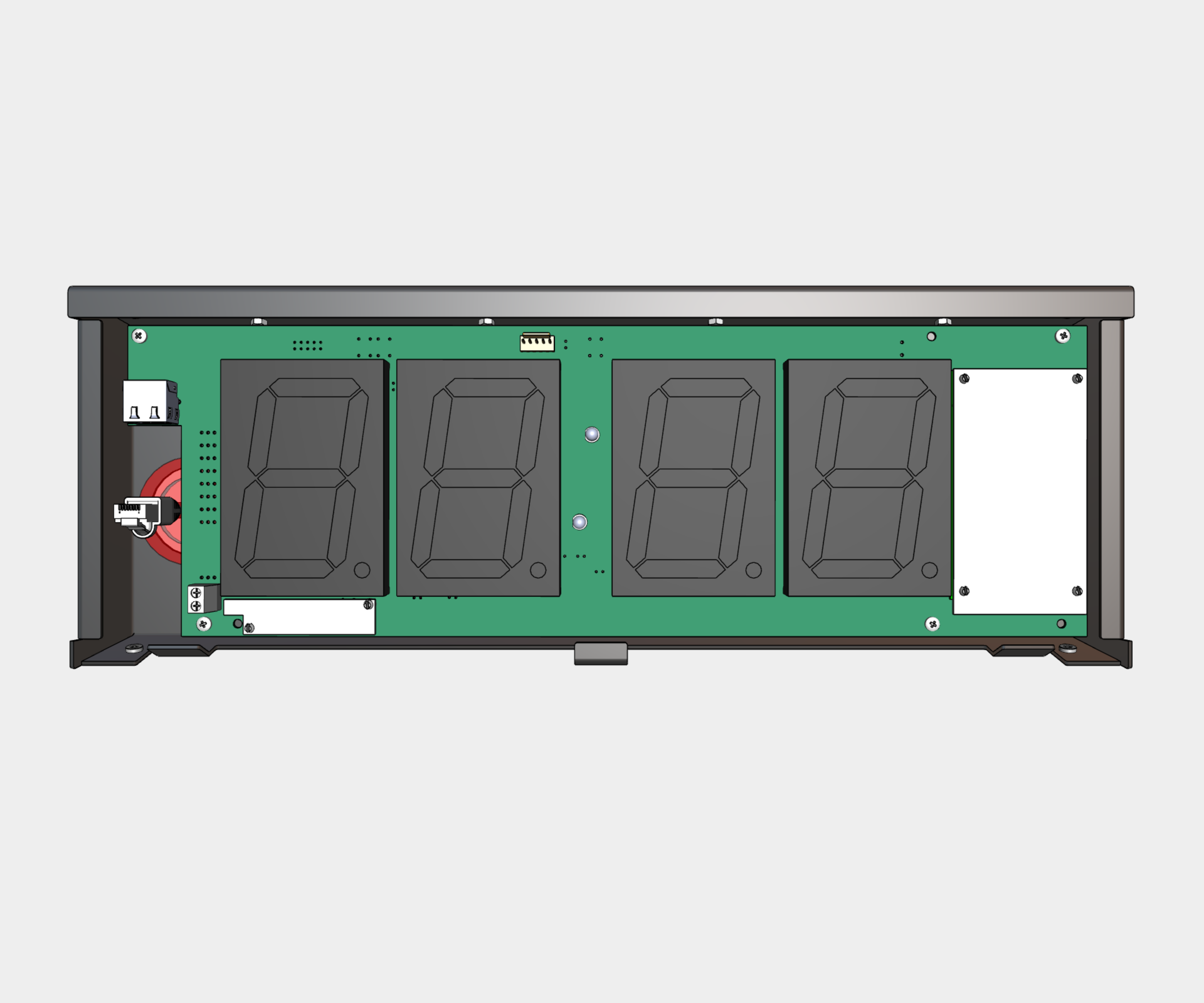

Schritt 4 - Vorbereiten und Anschließen von Kabeln#

Kürzen Sie alle eingehenden Kabel entsprechend.

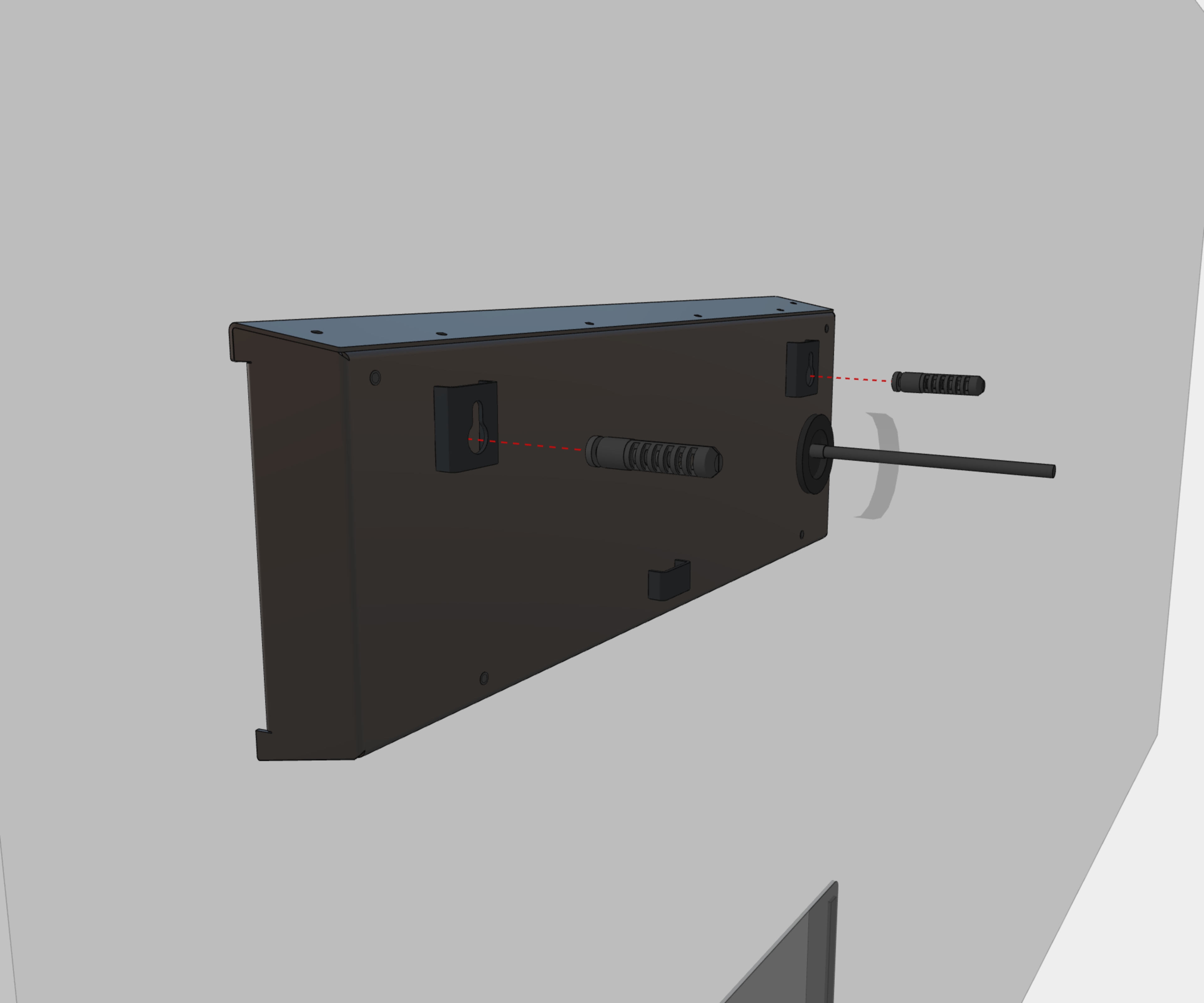

Fädeln Sie das/die Kabel durch die Tülle und hängen Sie die Uhr an die vorbereiteten Schrauben in der Wand.
Außer bei der PoE-Variante ist ein Stromkabel von mindestens 3 x 0,75 mm² (doppelte Isolierung), maximal 3 x 1,5 mm² (doppelte Isolierung) zu montieren.
Befestigen Sie einen 2-poligen Stecker am Synchronisationssignalkabel oder einen RJ45-Modulstecker am eingehenden Ethernet-Kabel.
Schneiden Sie das/die Kabel auf die entsprechende Länge zu und schließen Sie die Drähte an die entsprechenden Klemmen an bzw. verbinden Sie die RJ45-Buchse mit dem Ethernet-Kabel.

1

Siehe Kapitel Kabelanschluss.

Vorsicht

Für die Verwendung eines DCF/GPS-Empfängers müssen Sie den DIP-Schalter entsprechend umstellen.

Navigieren Sie zu Kapitel Uhrenbetrieb > Kapitel Uhrenbetrieb außerhalb des Netzwerks, um detaillierte Informationen zum Anschluss verschiedener Synchronisationsquellen und -empfänger zu erhalten.

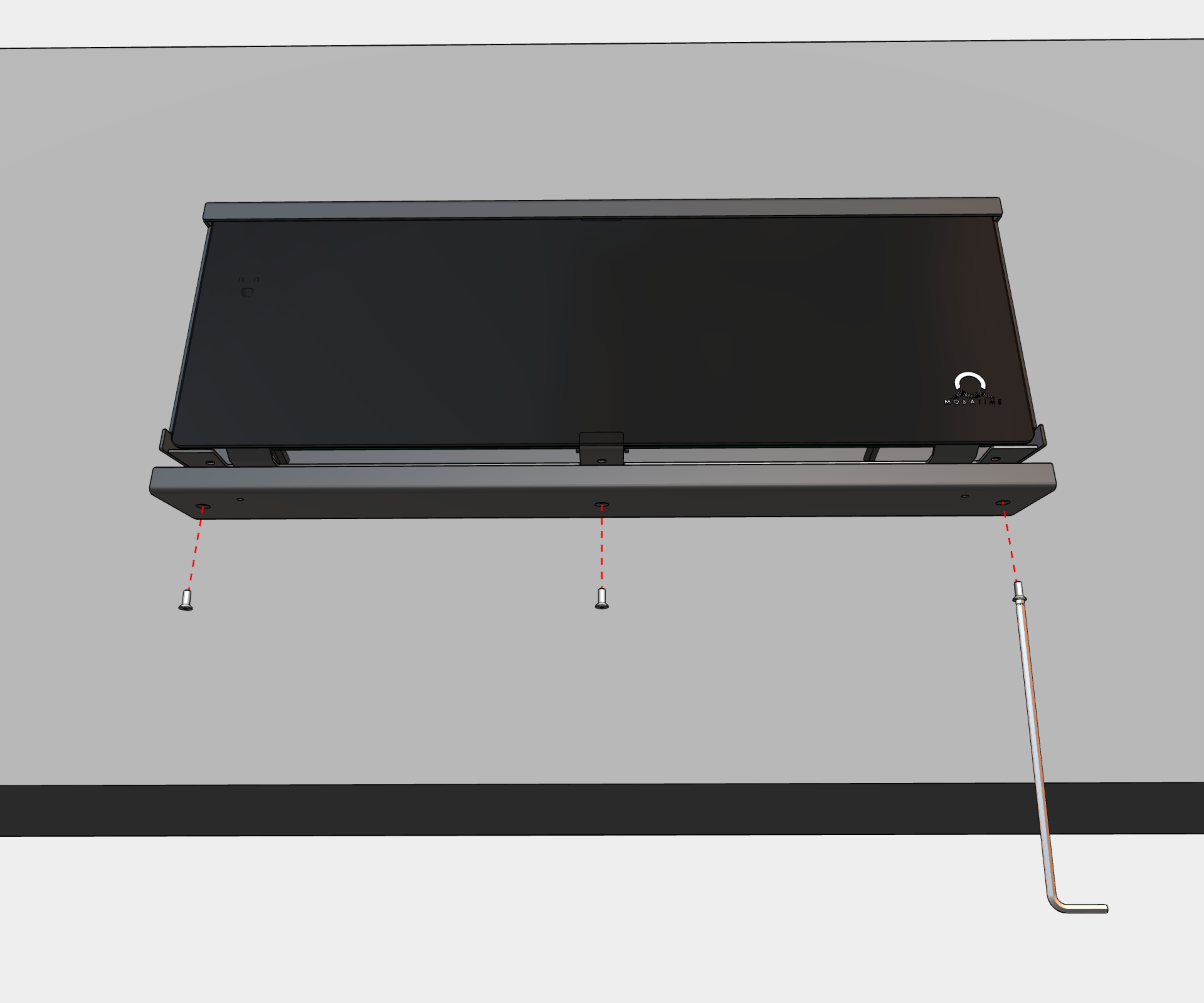

Schritt 5 – Montieren Sie das Plexiglas zurück#

Bringen Sie das Plexiglas und die untere Abdeckung wieder an.

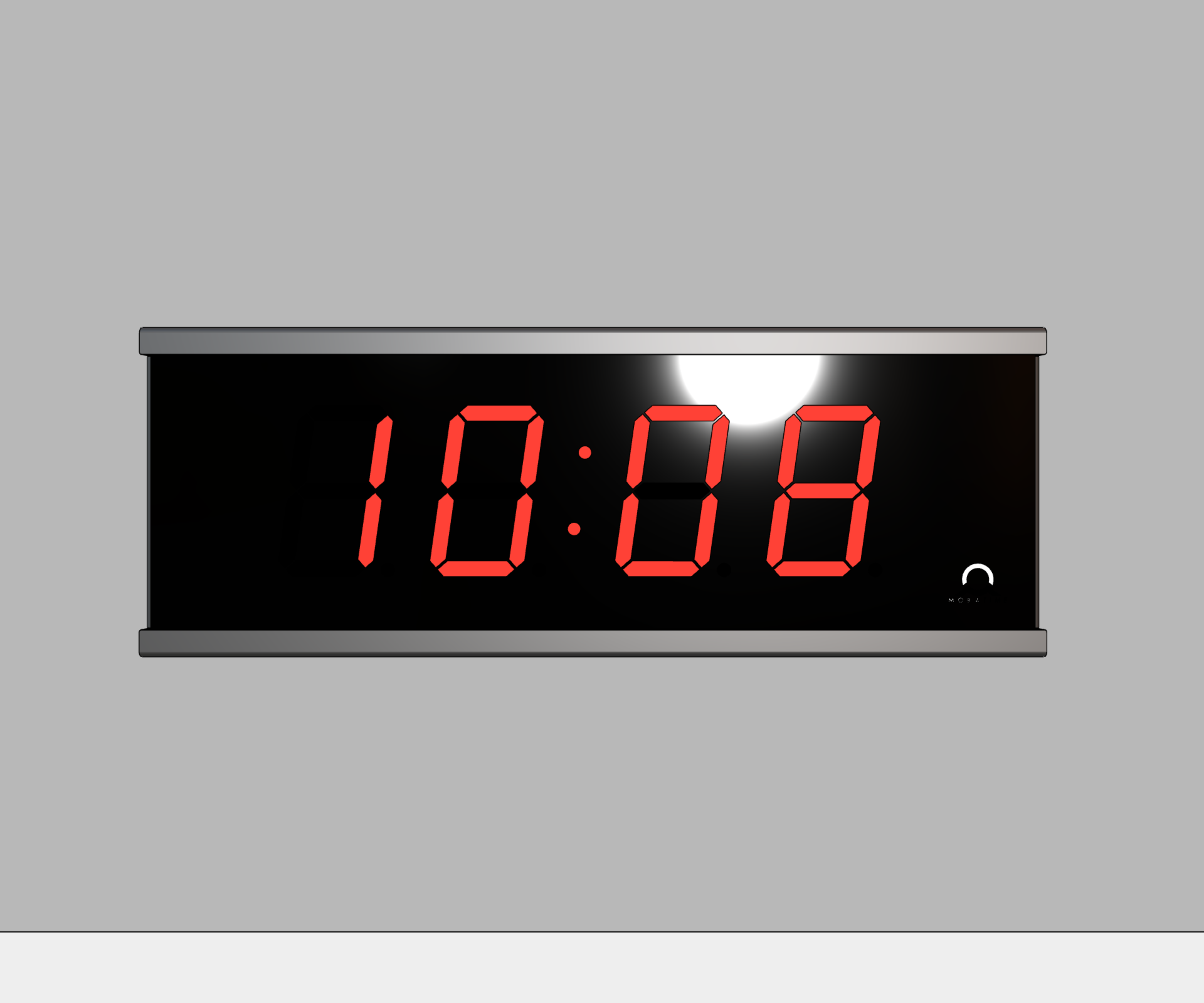

Die Installation ist abgeschlossen.
