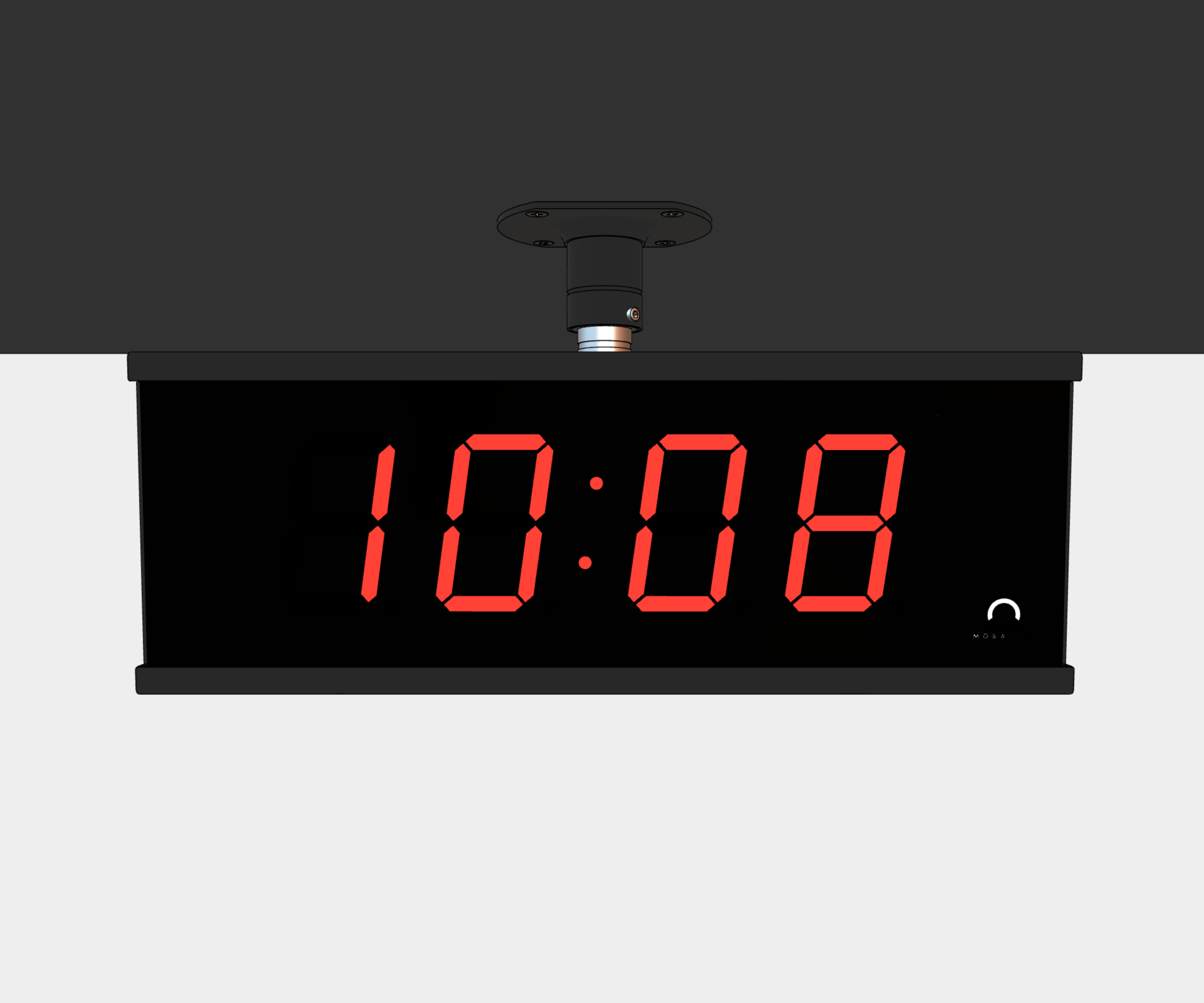

Aufhängung an der Decke#

Schritt 1

../../../_images/eco-m-dc-11.svg

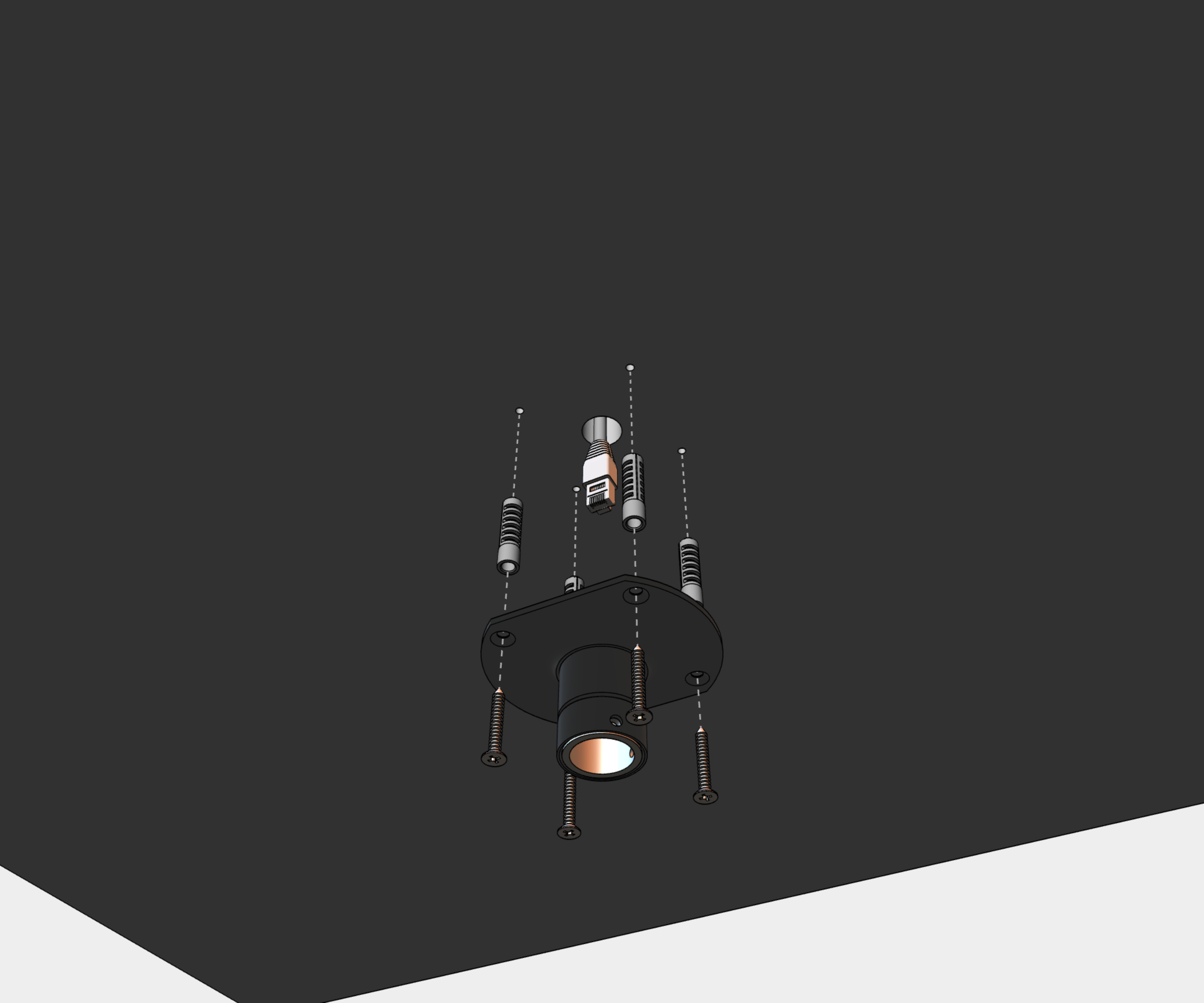

  • Bohren Sie vier Verankerungslöcher in die Decke, deren Durchmesser ausreicht, um die mitgelieferten Holzschrauben mit Dübeln aufzunehmen.

  • Die eingehenden Kabel durch das Aufhängerohr führen. Befestigen Sie die Deckenaufhängung mit 4 Holzschrauben mit 5 mm Durchmesser an der Decke.

Schritt 2

../../../_images/eco-m-dc-21.svg

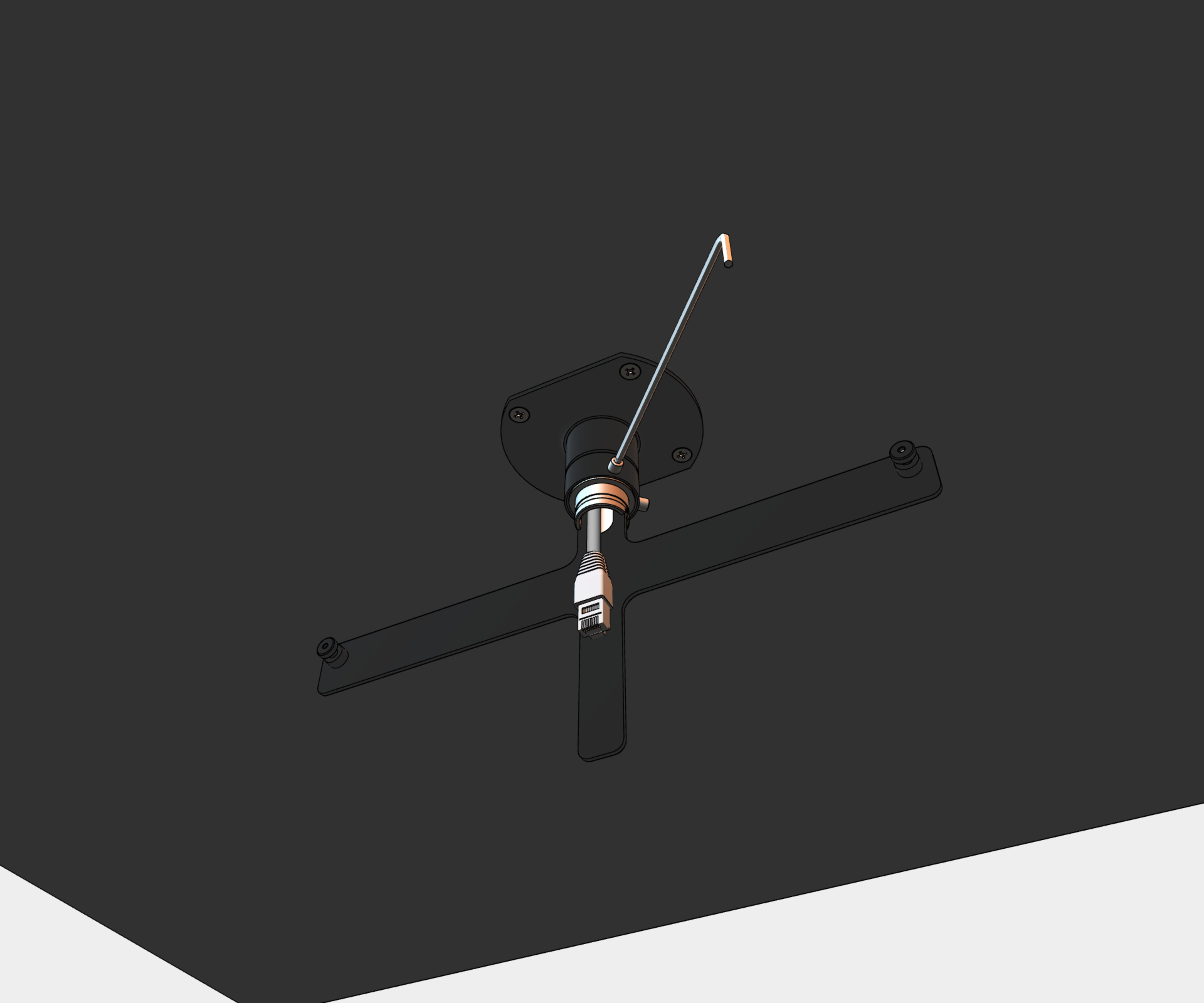

  • Die ankommenden Kabel durch den Rohreinsatz an der Verankerungsplatte verlegen.

  • Die Platte auf die Aufhängung aufstecken.

  • Befestigen Sie die Verbindung, indem Sie die Schrauben mit einem Inbusschlüssel Nr. 3 festziehen.

Schritt 3

../../../_images/eco-m-dc-31.svg

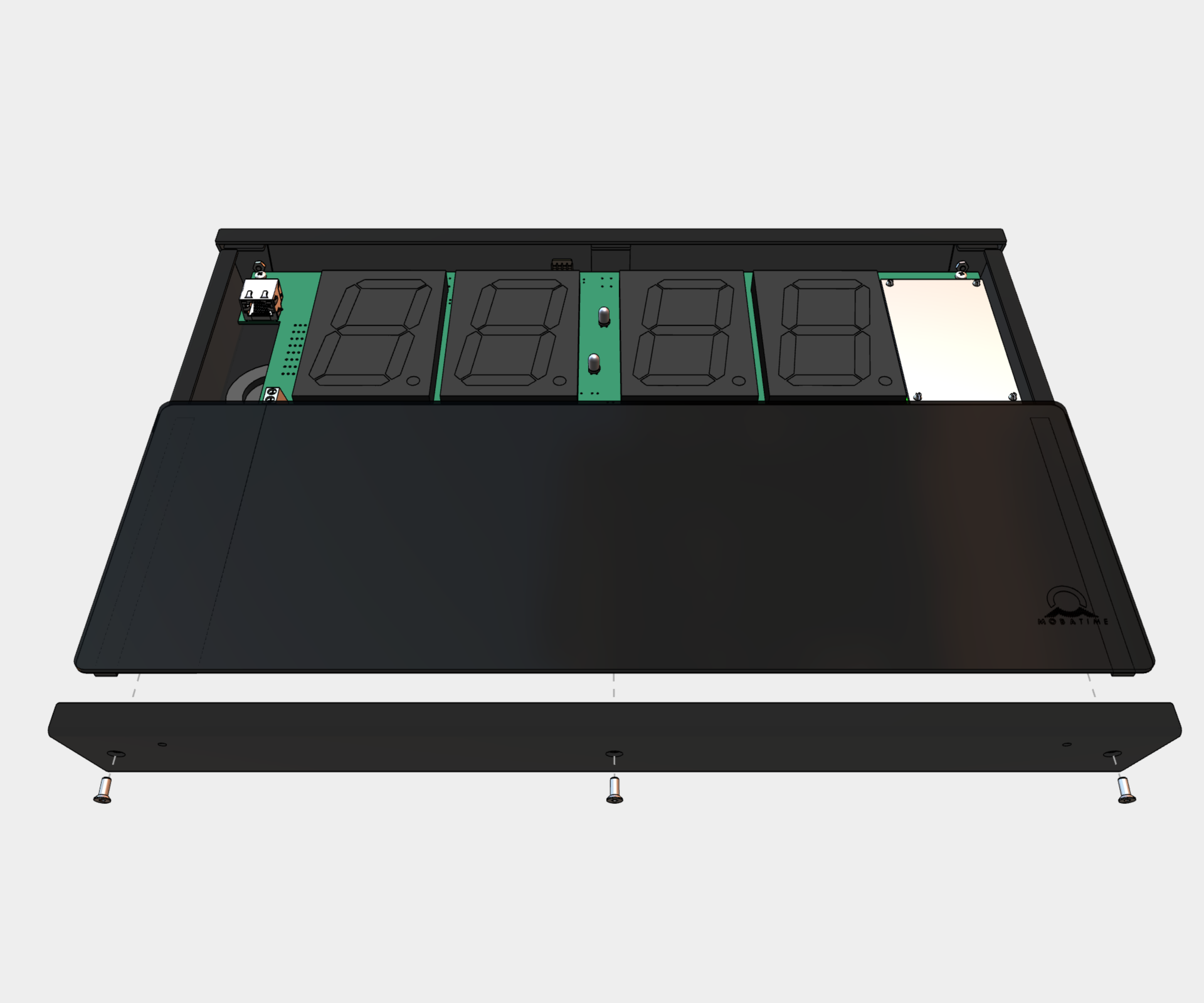

  • Lösen Sie die Schrauben an der Unterseite der Uhr. Nehmen Sie die untere Abdeckung und das Plexiglas ab.

Schritt 4

../../../_images/eco-m-dc-41.svg

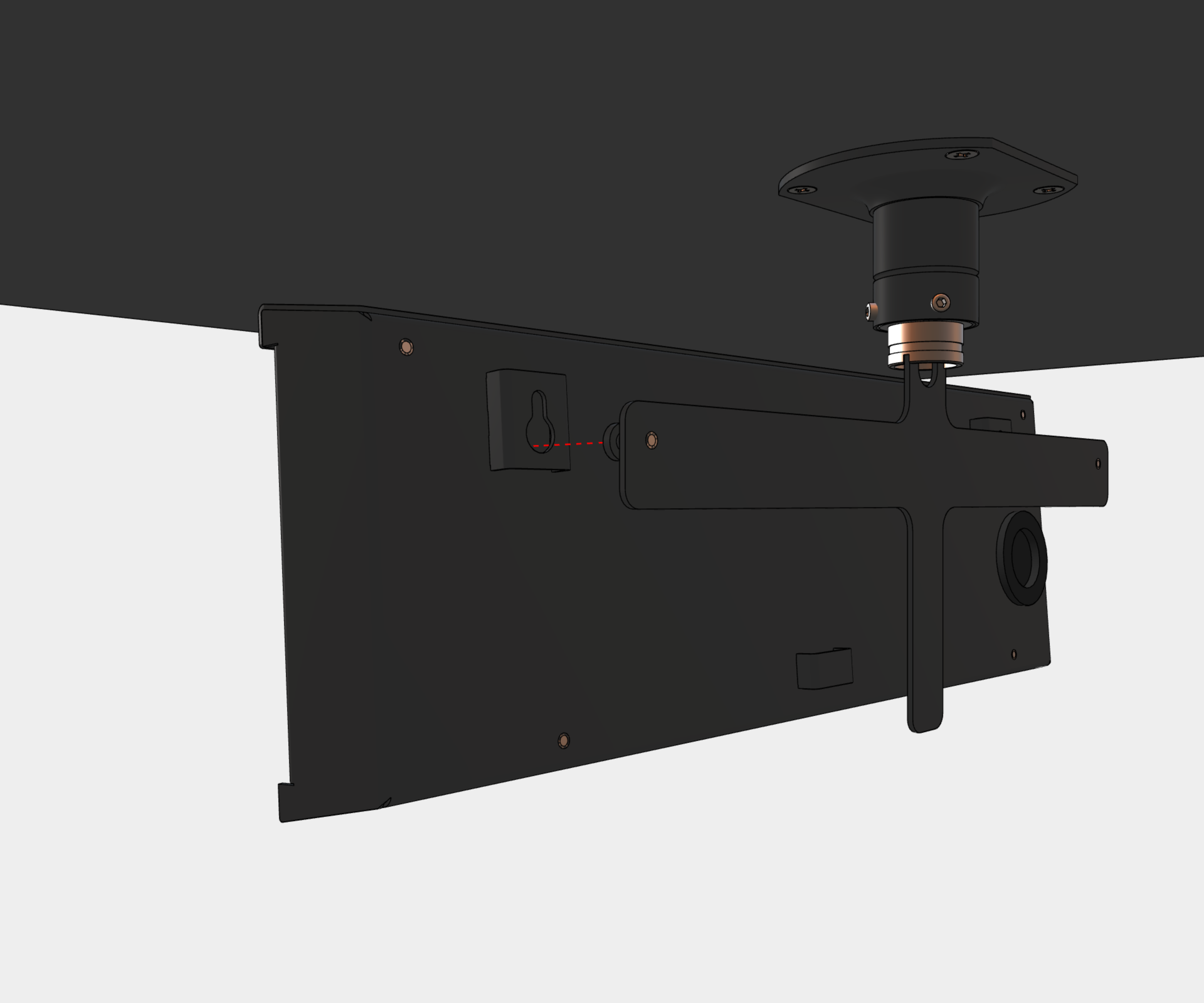

  • Führen Sie die ankommenden Leiter durch die Tülle auf der Rückseite der Uhr.

  • Hängen Sie die Uhr an die Befestigungsplatte.

Hinweis

Falls die Uhr leicht nach unten geneigt werden muss, entfernen Sie das Stützelement (blau markiert) an der Unterseite der Rückseite entsprechend.

Schritt 5

../../../_images/eco-m-dc-51.svg

1

Siehe Kapitel Kabelanschluss.

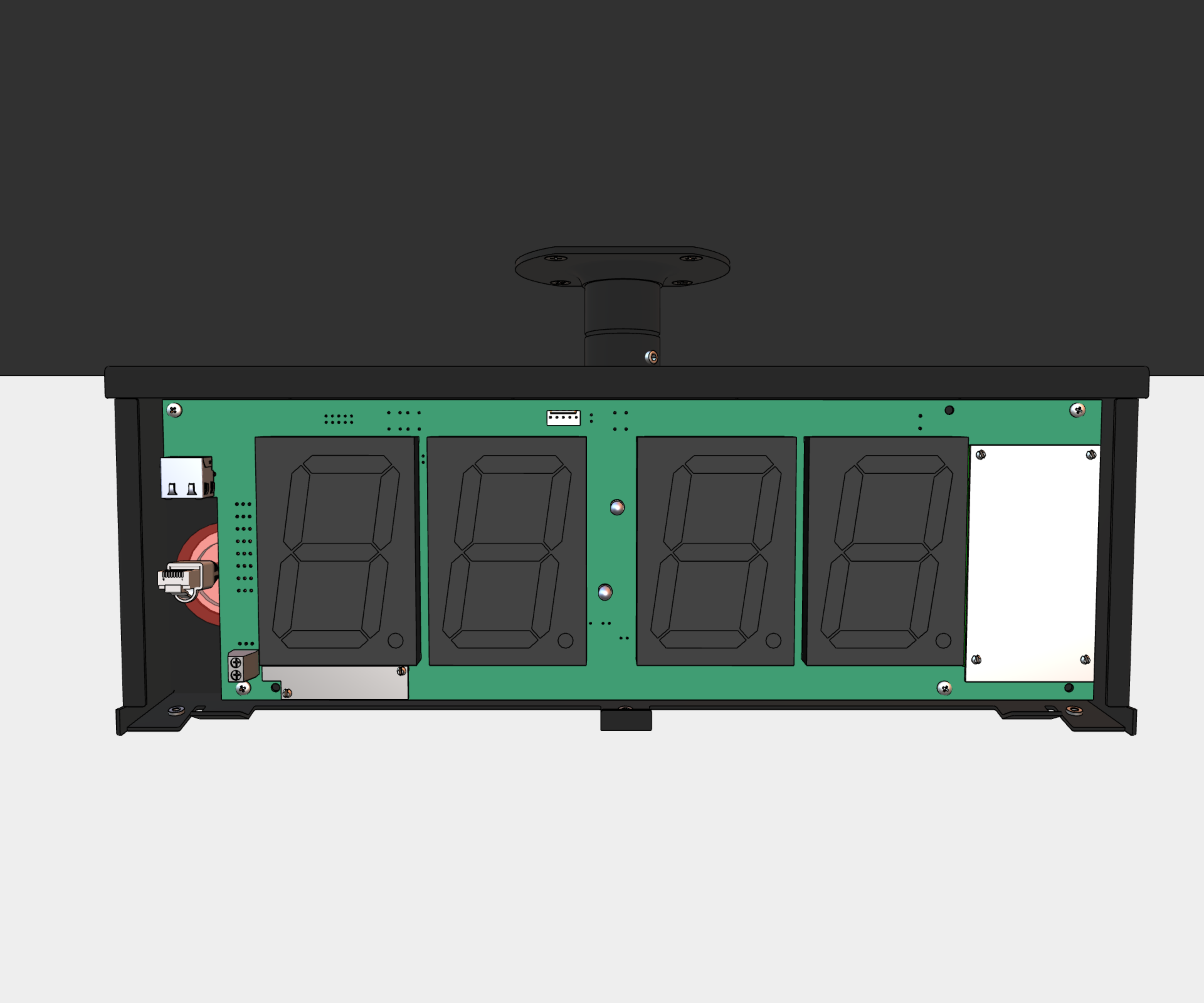

  • Bei netzbetriebenen Uhren schließen Sie die Versorgungsleiter gemäß dem Aufkleber an die Klemmleiste auf der Steuerplatine an.

    Verwenden Sie ein Stromkabel mit einem Querschnitt von mindestens 3×0,75 mm2 (doppelte Isolierung) und maximal 3×1,5 mm2 (doppelte Isolierung).

    Formen oder kürzen Sie die Leiter so, dass ihre Verlegung die richtige Positionierung und Befestigung der Uhr nicht behindert.

  • Bei Uhren mit PoE-/PoE±Stromversorgung schließen Sie ein PoE-fähiges Ethernet-Kabel an den RJ-45-Anschluss auf der Steuerplatine an.

    Verwenden Sie einen PoE-Switch-Anschluss oder einen PoE-Injektor, der die erforderliche PoE-Leistung liefert.

  • Schließen Sie die Kabel der jeweiligen Komponente (z. B. Temperatursensor, Tastatur oder RS-485-Schnittstelle) gemäß der Beschriftung an die Klemmenleiste auf der Steuerplatine an.

    Schließen Sie das Ethernet-Kabel an den RJ-45-Anschluss an, falls vorhanden.

    Vorsicht

    Achten Sie darauf, die Klemmen nicht zu vertauschen. Überprüfen Sie die Markierungen der Klemmen auf der Steuerplatine.

Vorsicht

Bei der LGC-Variante stellen Sie den DIP-Schalter entsprechend dem verwendeten Synchronisationssignal ein (seine Position finden Sie im Kapitel Kabelanschluss, gekennzeichnet mit dem Buchstaben B).

Für die Zeilensynchronisation lassen Sie den DIP-Schalter in seiner Standardposition.

Für alle anderen Synchronisationssignale (DCF, MOBALine, polarisierte Impulsleitung, IRIG-B) stellen Sie den DIP-Schalter auf die Position DCF.

Ausführliche Informationen zum Anschluss der verschiedenen Synchronisationsquellen und -empfänger finden Sie im Kapitel Betrieb der Uhr > Taktbetrieb außerhalb des Netzes.

Schritt 6

../../../_images/eco-m-dc-61.svg

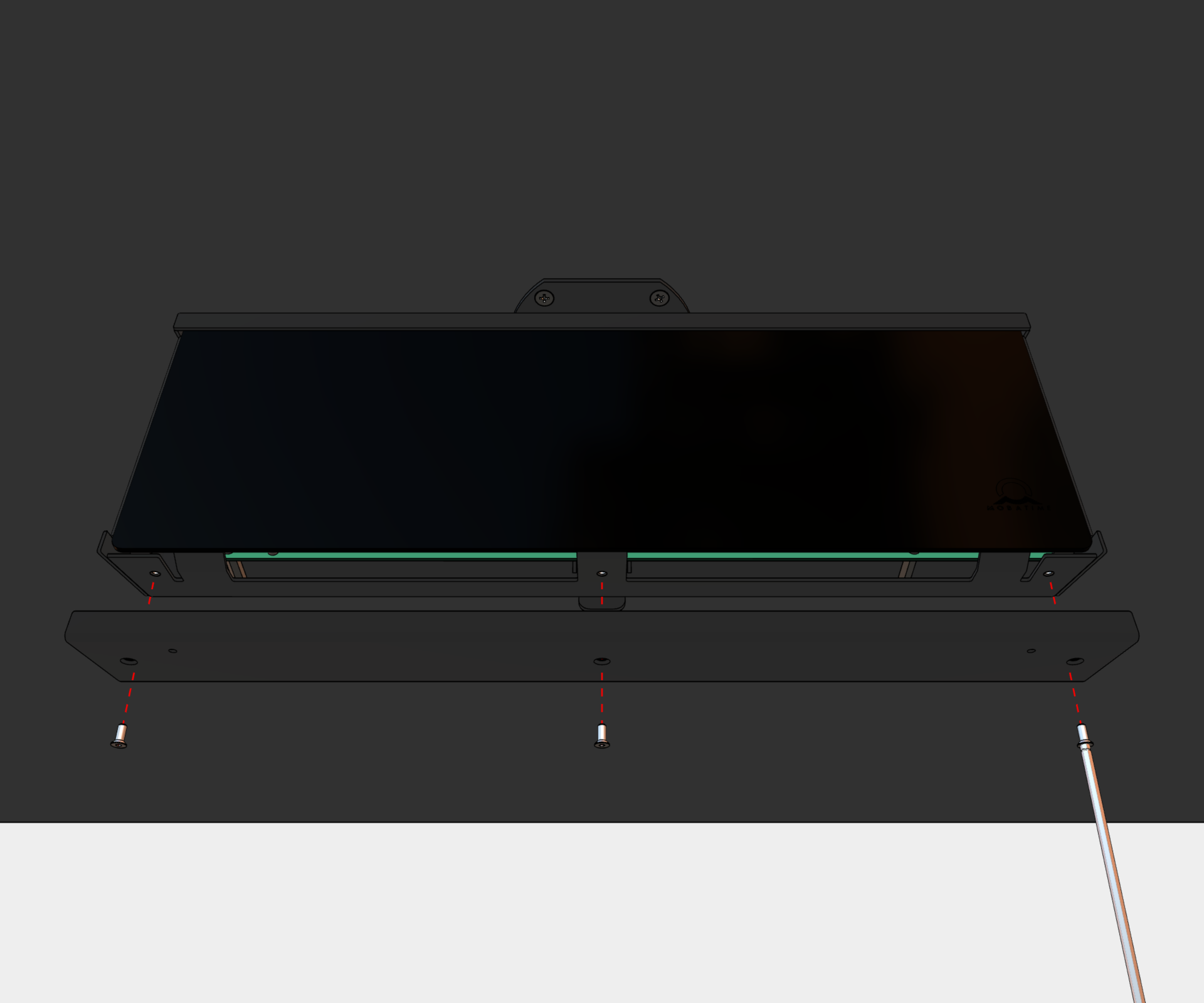

  • Bringen Sie das Plexiglas und die untere Abdeckung wieder an.
