Plafondophanging#

De dubbelzijdige klok bestaat uit twee delen: het ene deel fungeert als besturingsmodule (hierin bevinden zich de aansluitingen voor de voedingsspanning, de synchronisatiebron, de temperatuursensor en het toetsenbord) – de „MASTER-klok“, en het andere deel dat dienst doet als displaymodule (met de aansluiting voor de verbindingskabel) – de „SLAVE-klok“. Beide klokdelen zijn met elkaar verbonden via een 10-aderige platte kabel. Het ophangsysteem voor de klok wordt apart geleverd.

Stap 1

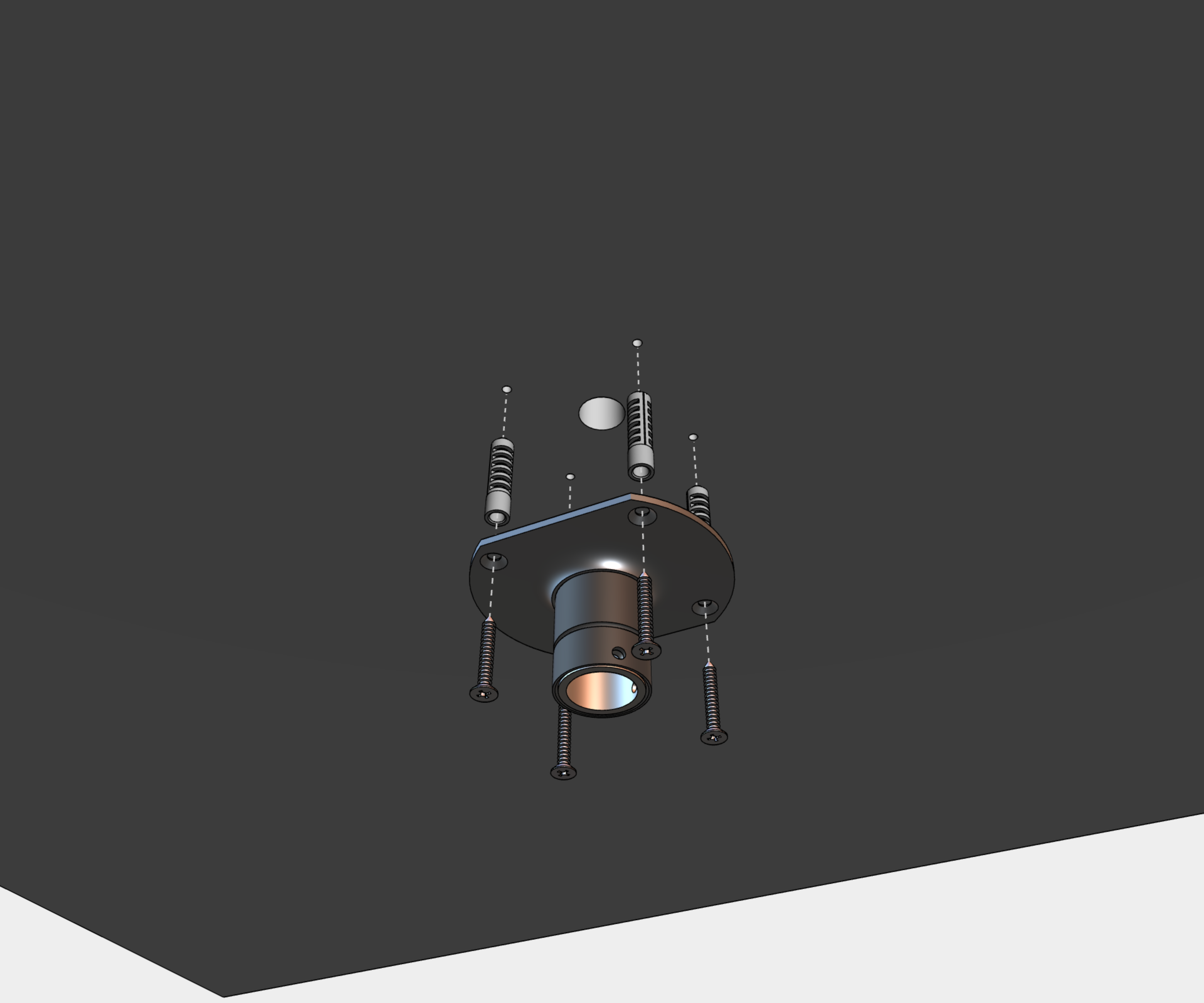

Boor vier verankeringsgaten in het plafond met een diameter die voldoende is voor de meegeleverde houtschroeven met pluggen.
Steek de inkomende kabels door de ophangbuis. Bevestig de plafondophanging aan het plafond met 4 houtschroeven met een diameter van 5 mm.

Stap 2

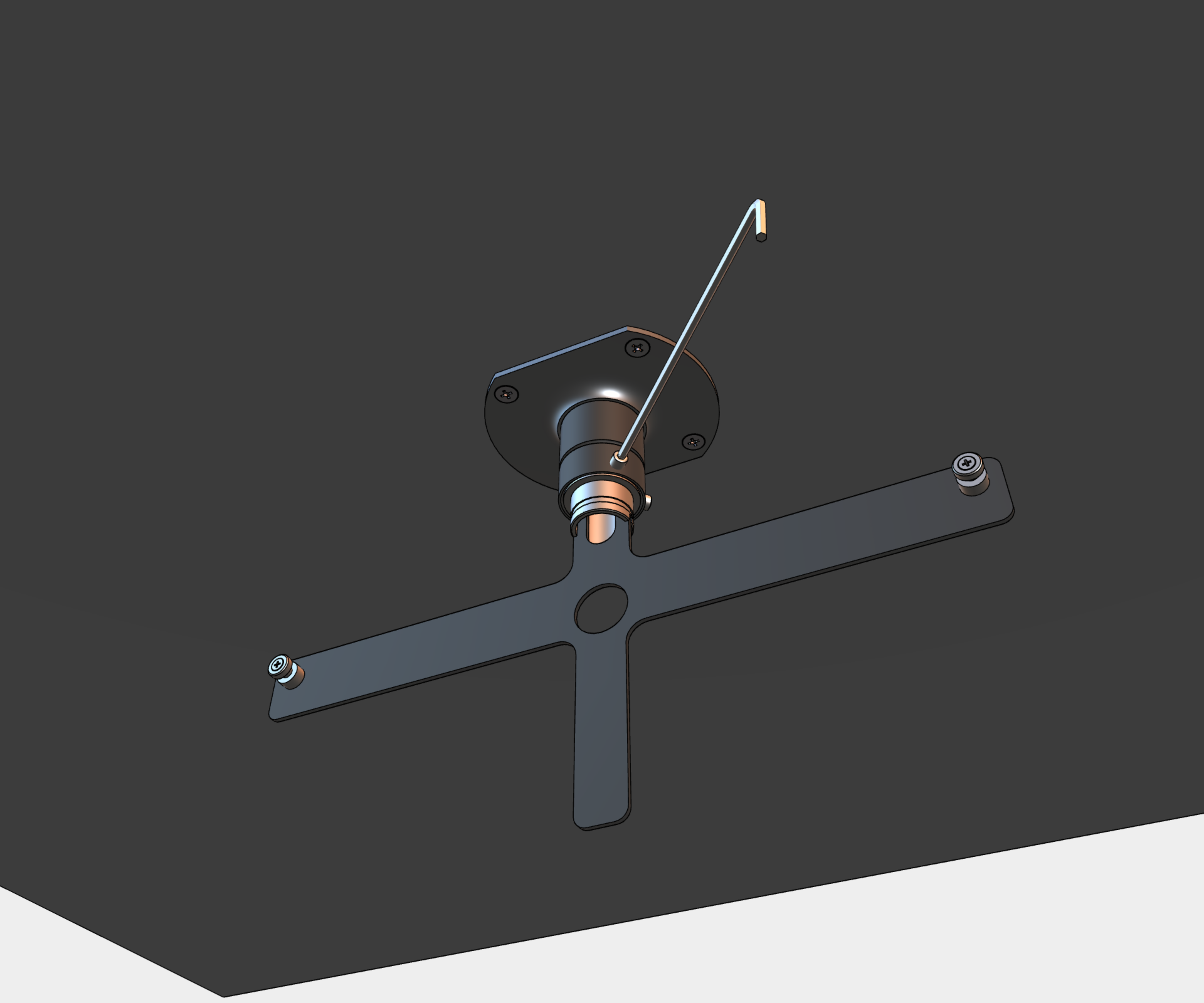

Voer de binnenkomende kabels door de buisdoorvoer op de bevestigingsplaat.
Schuif de plaat op de ophanging.

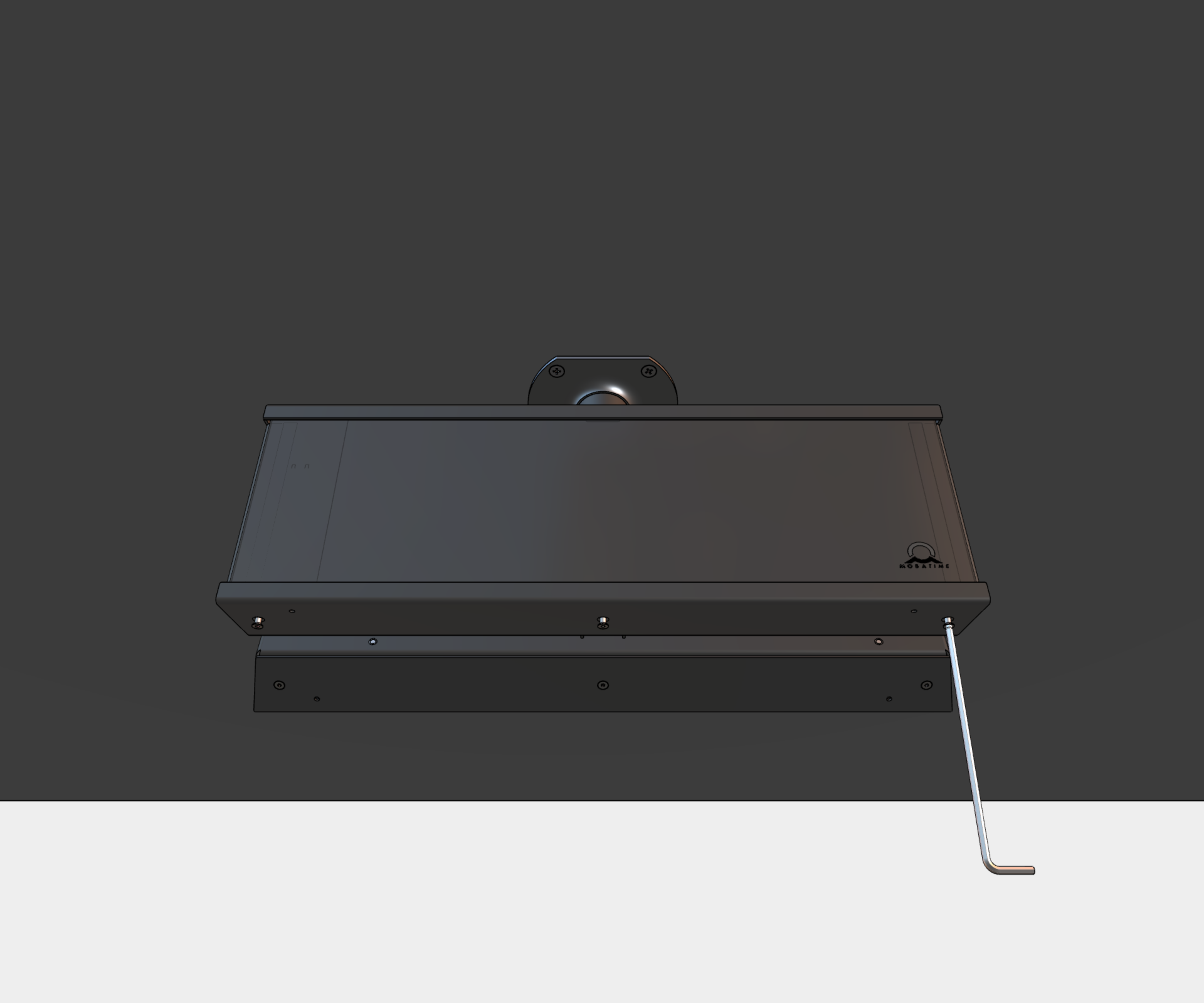

Zet de verbinding vast door de schroeven met inbussleutel nr. 3 vast te draaien.

Stap 3

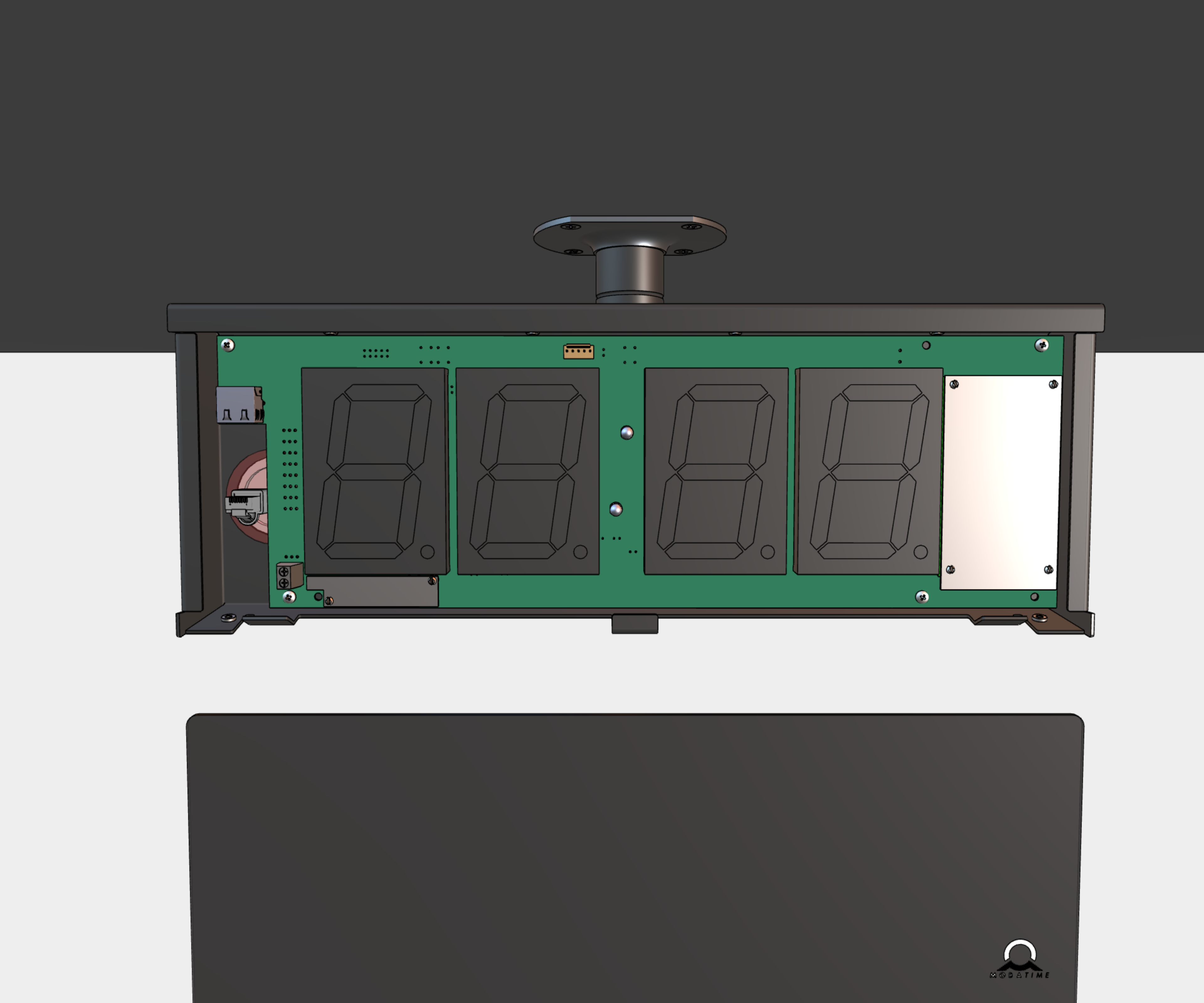

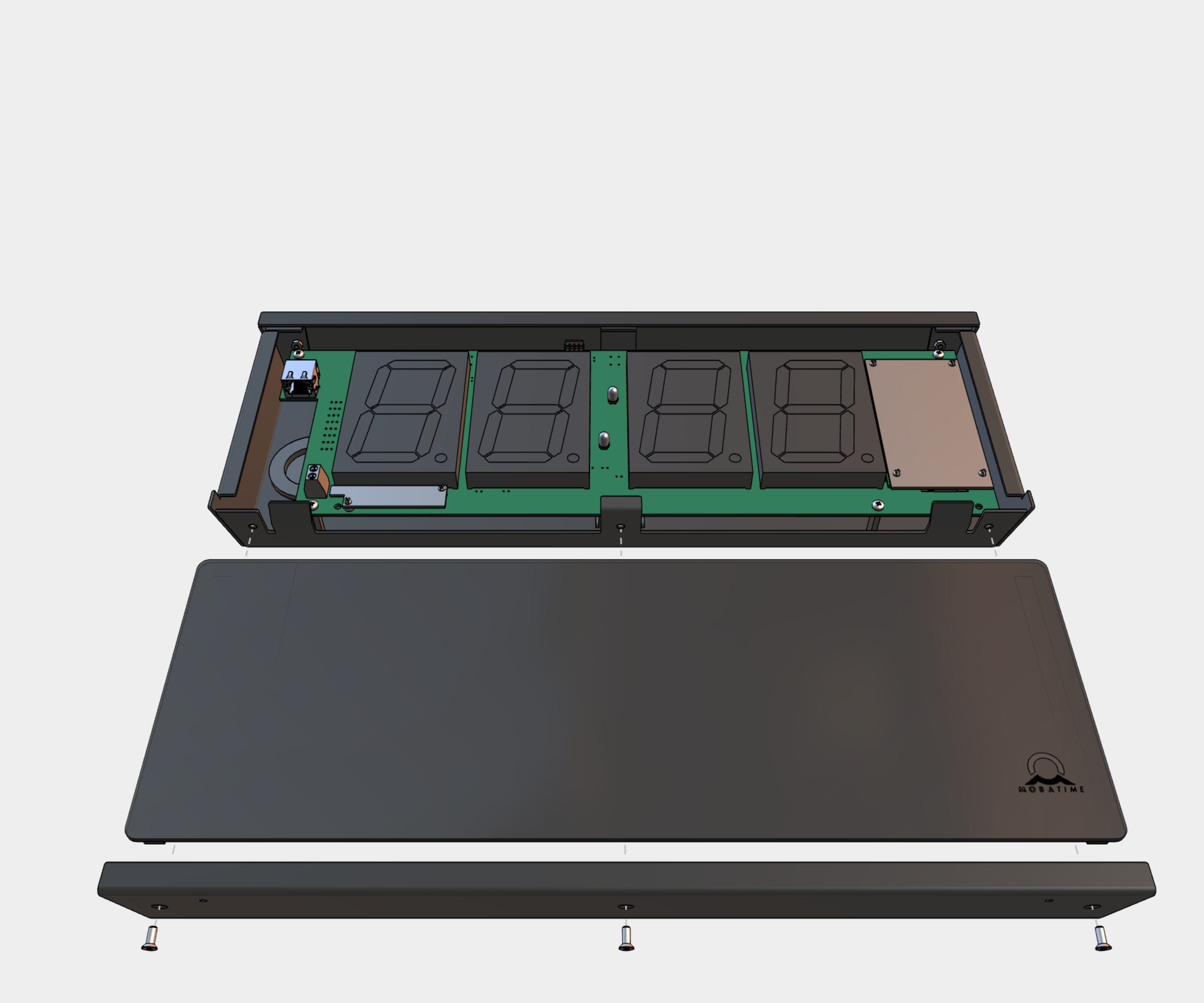

Draai de schroeven aan de onderkant van de MASTER-klok los. Verwijder de onderkant en het plexiglas.

Stap 4

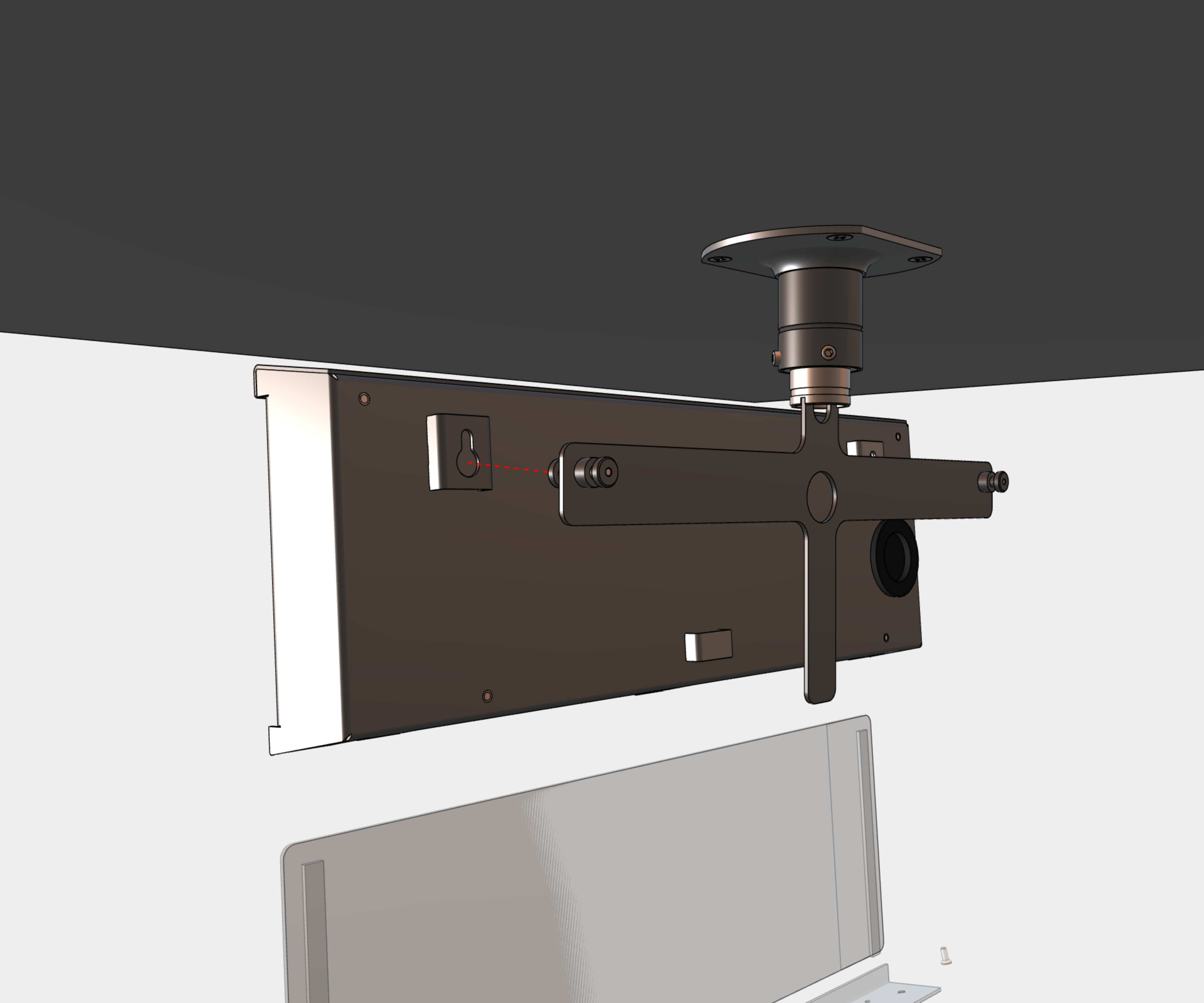

Voer de inkomende geleiders door de doorvoertule aan de achterkant van de MASTER-klok.
Hang de MASTER-klok aan de bevestigingsplaat.

Hint

Als de klok iets naar beneden moet worden gekanteld, verwijder dan het steunelement (aangegeven in blauw) aan de onderkant van de achterzijde.

Stap 5

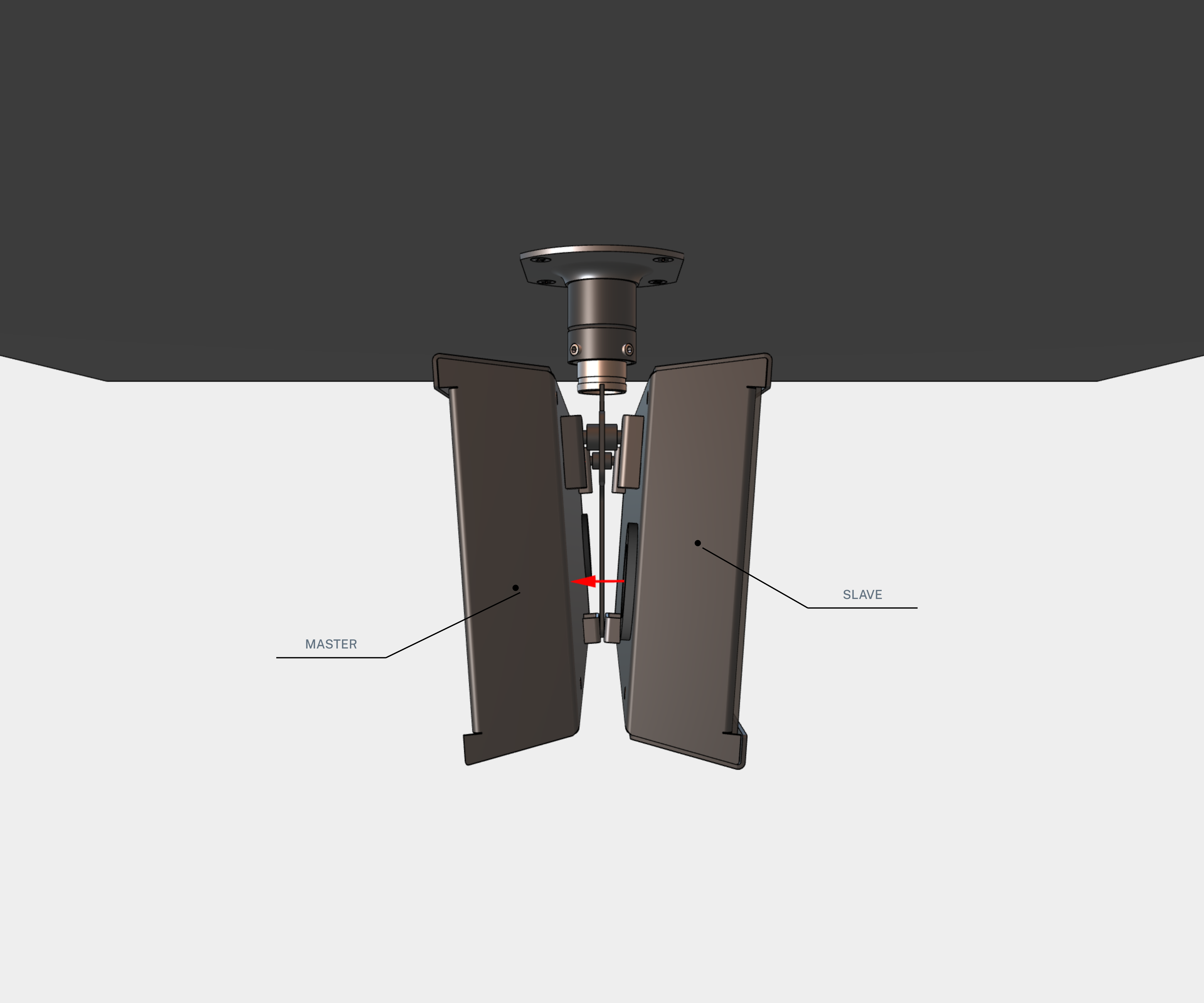

Sluit de 10-aderige verbindingskabel aan tussen het SLAVE-scherm en het MASTER-scherm.
Hang de SLAVE-klok aan de bevestigingsplaat.

Hint

Als de klok iets naar beneden moet worden gekanteld, verwijder dan het steunelement (aangegeven in blauw) aan de onderkant van de achterzijde.

Stap 6

1

Zie hoofdstuk Kabelverbinding.

Bij klokken die op het lichtnet worden aangesloten, sluit u de voedingsdraden aan op het aansluitblok op de besturingskaart, conform de aanwijzingen op het etiket.

Gebruik een voedingskabel van minimaal 3×0,75 mm² (dubbele isolatie) en maximaal 3×1,5 mm² (dubbele isolatie).

Vorm de geleiders zo of kort ze in dat de juiste plaatsing en bevestiging van de klok niet wordt belemmerd.
Voor klokken die via PoE / PoE+ worden gevoed, sluit u een PoE-compatibele ethernetkabel aan op de RJ-45-aansluiting op de besturingskaart.

Gebruik een PoE-switchpoort of PoE-injector die de vereiste PoE-stroom levert.
Sluit de draden van het betreffende onderdeel (bijvoorbeeld een temperatuursensor, toetsenbord of RS-485-interface) aan op het aansluitblok op de besturingskaart, conform het label.

Sluit de Ethernet-kabel aan op de RJ-45-connector, indien beschikbaar.

Pas op

Let op dat u de aansluitingen niet verwisselt. Controleer de markeringen van de aansluitingen op de besturingskaart.

Pas op

Voor de LGC-variant stelt u de DIP-schakelaar in volgens het gebruikte synchronisatiesignaal (de positie vindt u in het hoofdstuk Kabelverbinding, gemarkeerd met de letter B).

Voor lijnsynchronisatie houdt u de DIP-schakelaar in de standaardpositie.

Voor alle andere synchronisatiesignalen (DCF, MOBALine, gepolariseerde impulslijn, IRIG-B) zet u de DIP-schakelaar in de stand DCF.

Zie het hoofdstuk Werking van de klok > Werking van niet-netwerkklok voor gedetailleerde informatie over het aansluiten van de verschillende synchronisatiebronnen en ontvangers.

Stap 7

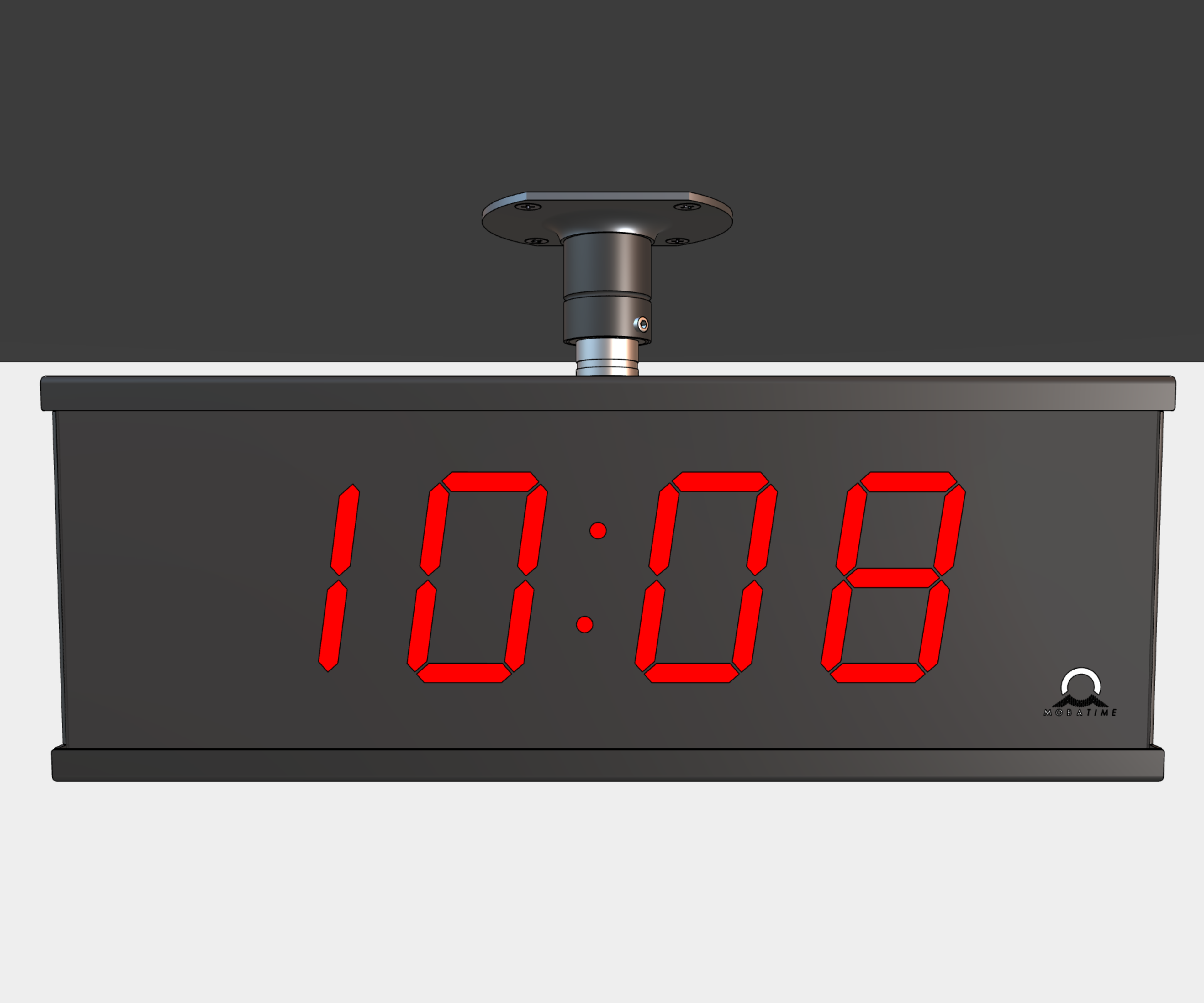

Monteer het plexiglas en de bodemdeksel terug.
