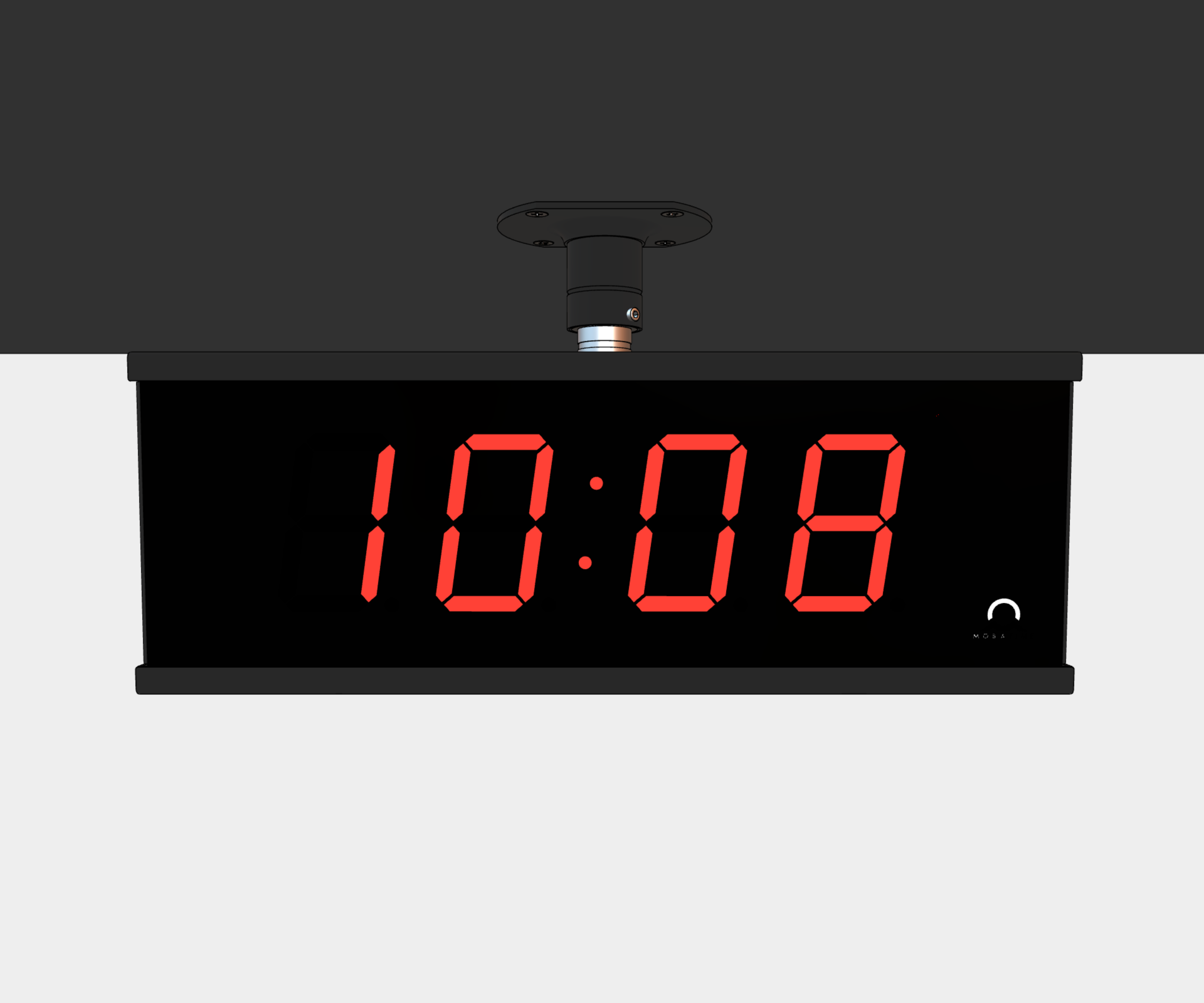

Plafondophanging

Stap 1

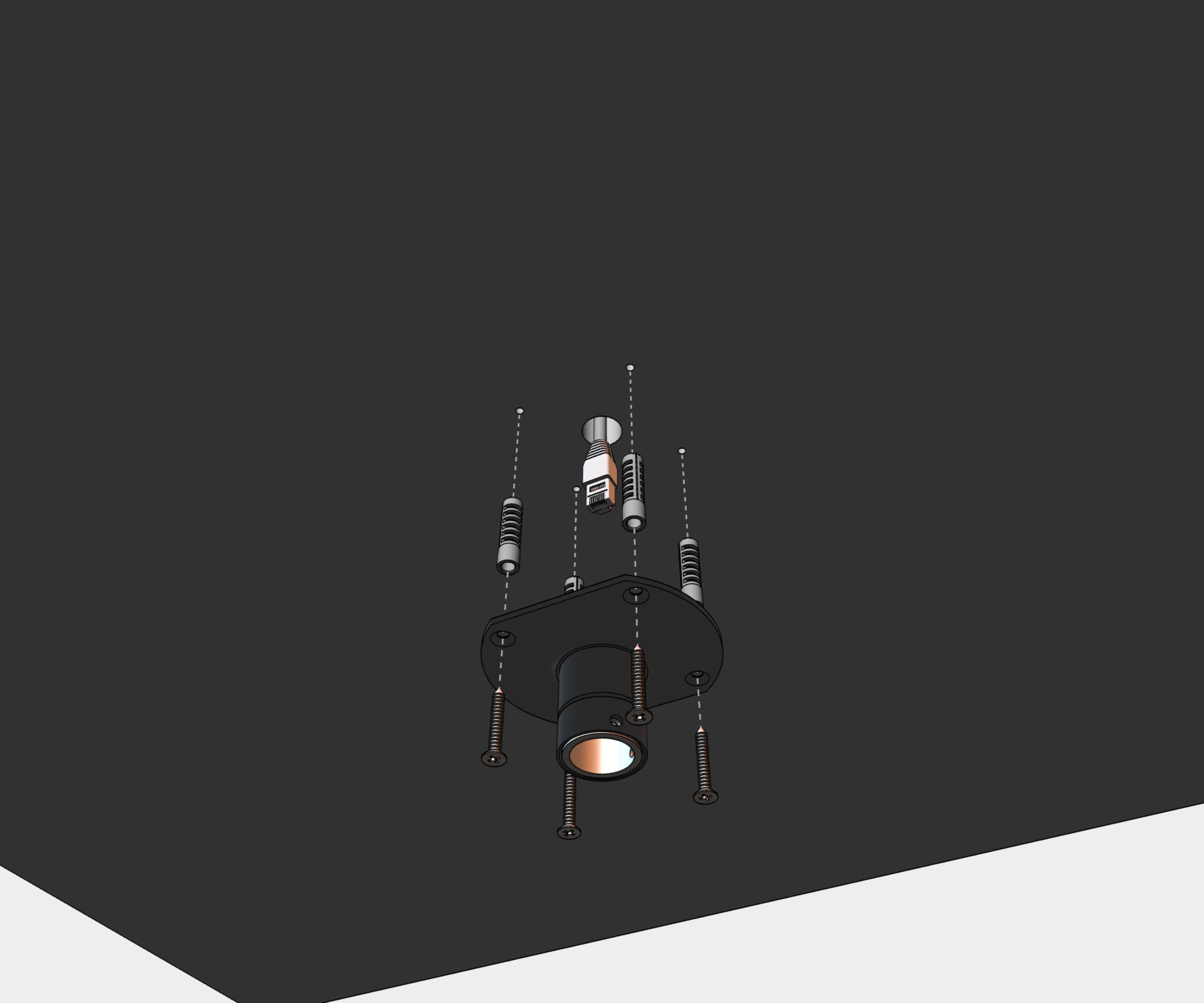

• Boor vier verankeringsgaten in het plafond met een diameter die voldoende is voor de meegeleverde houtschroeven met pluggen.

• Steek de inkomende kabels door de ophangbuis. Bevestig de plafondophanging aan het plafond met 4 houtschroeven met een diameter van 5 mm.

Stap 2

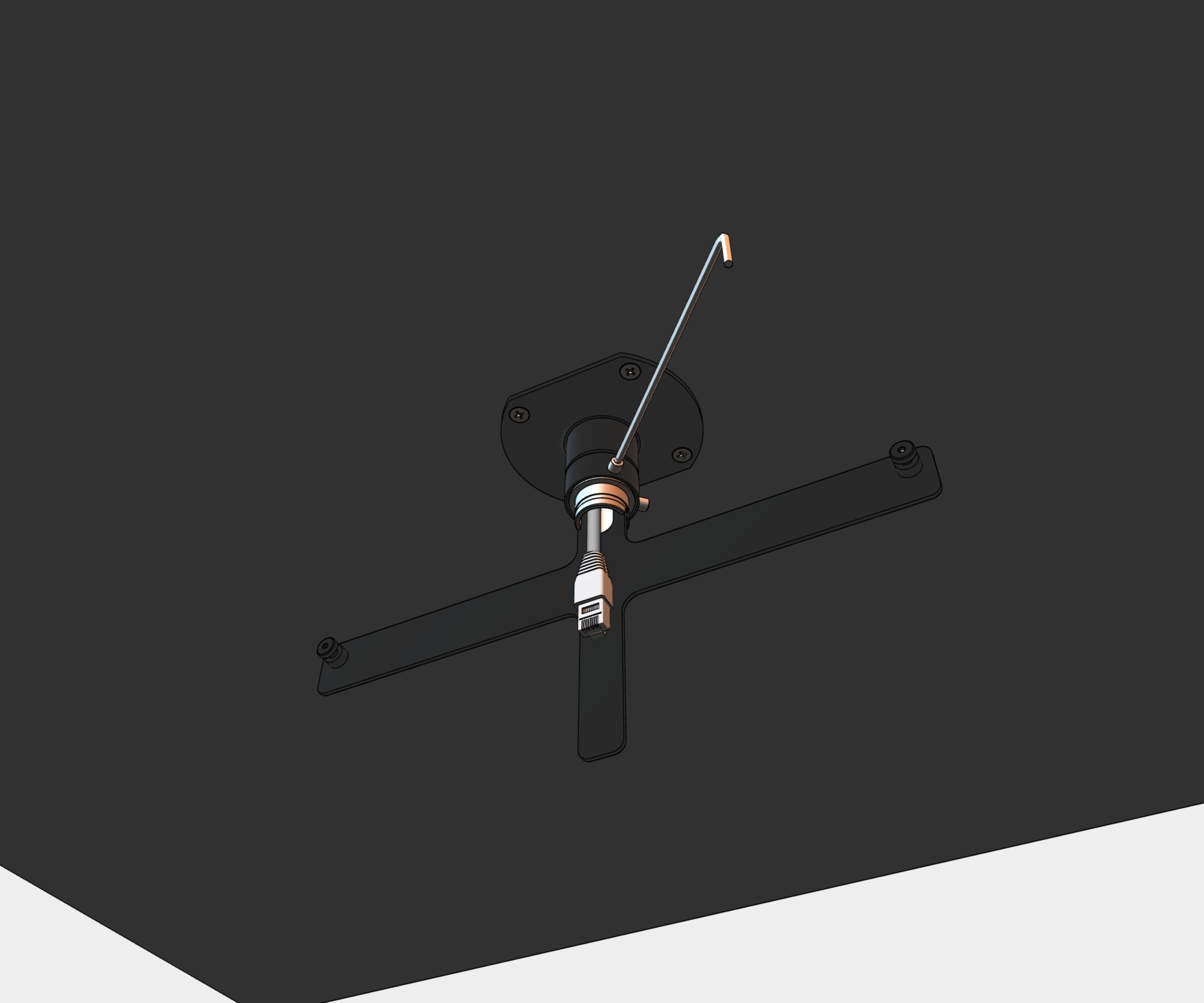

• Voer de binnenkomende kabels door de buisdoorvoer op de bevestigingsplaat.

• Schuif de plaat op de ophanging.

• Zet de verbinding vast door de schroeven met inbussleutel nr. 3 vast te draaien.

Stap 3

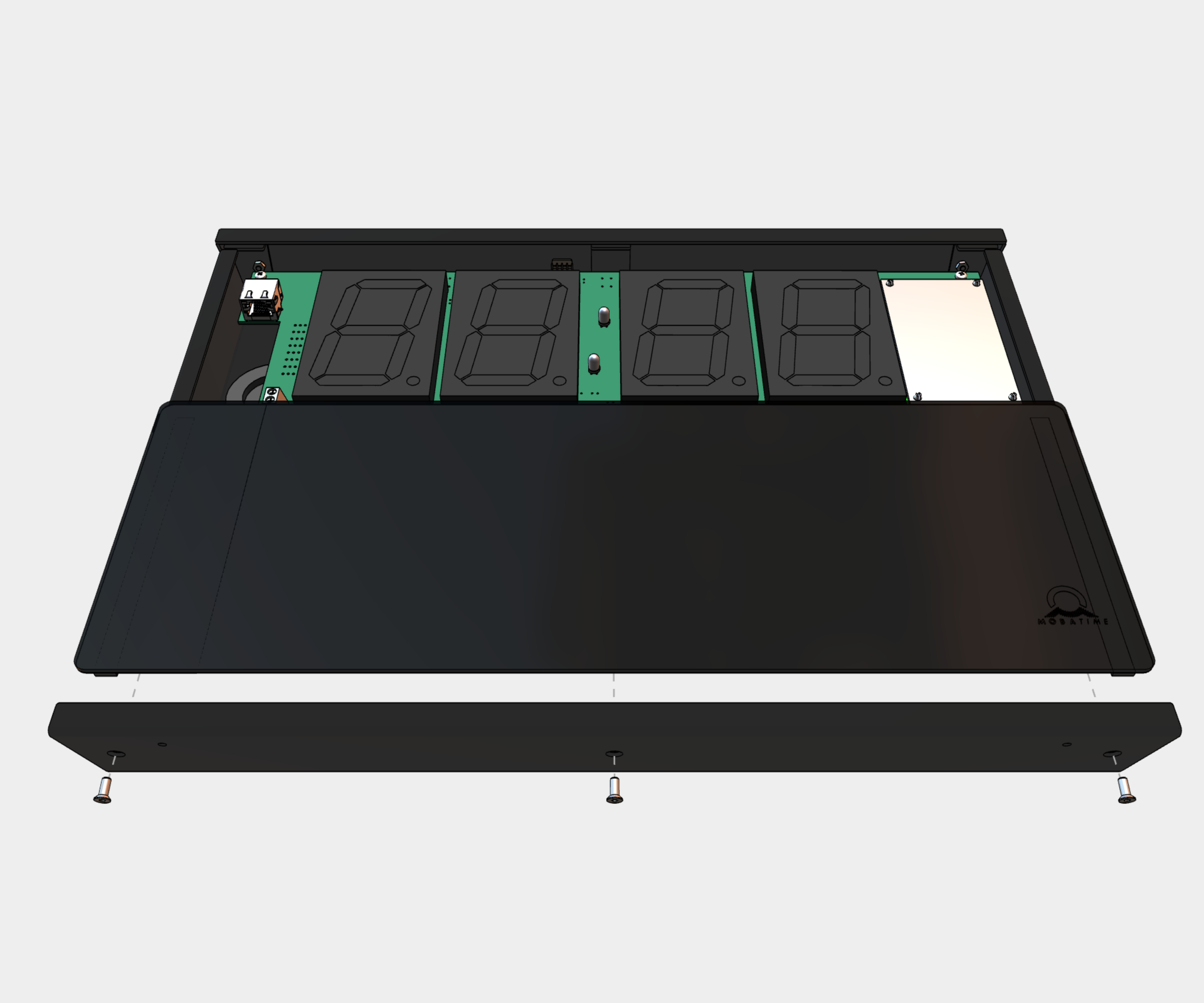

• Draai de schroeven aan de onderkant van de klok los. Verwijder de onderkant en het plexiglas.

Stap 4

• Rijg de inkomende draden door de doorvoertule aan de achterkant van de klok.

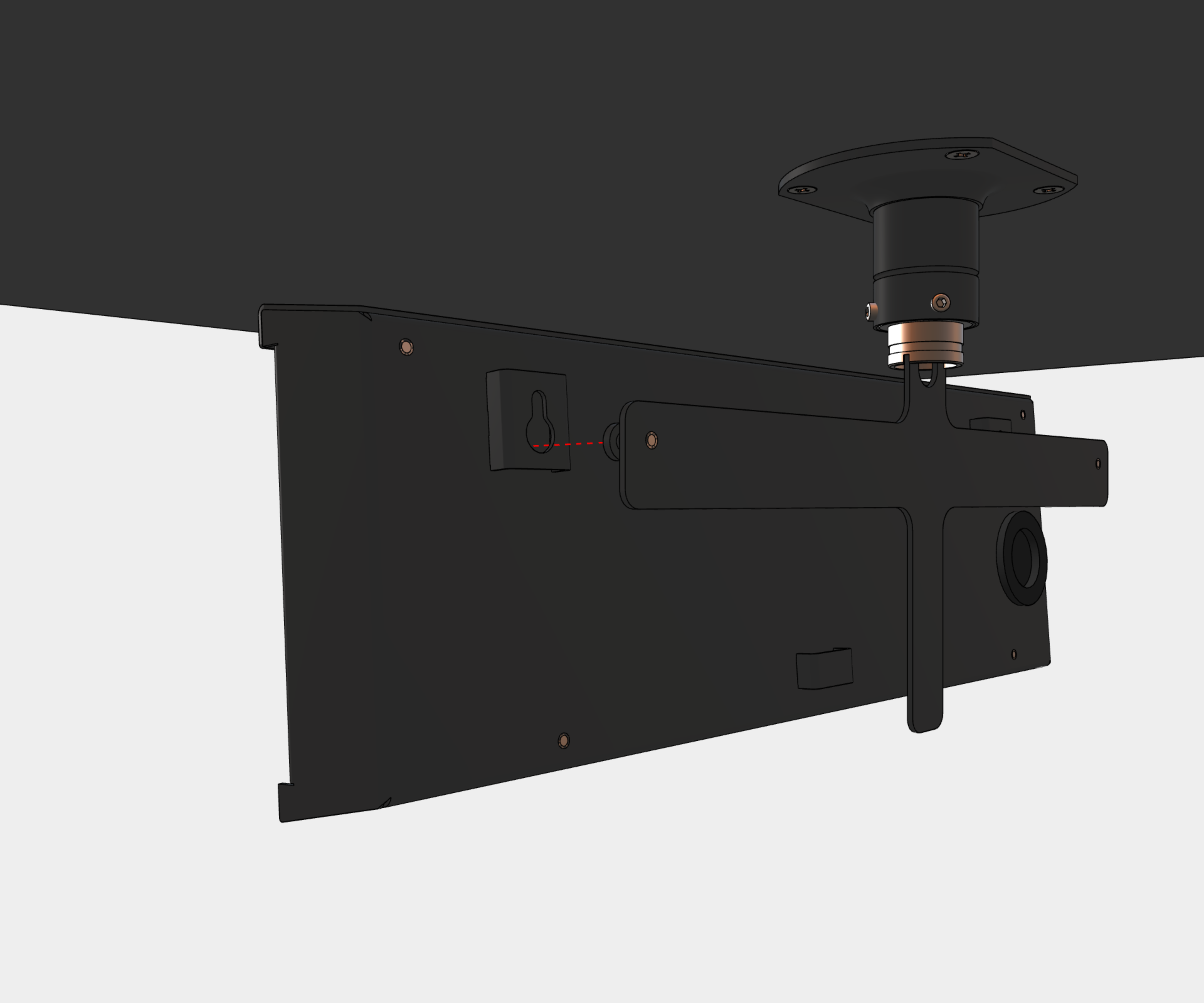

• Hang de klok aan de bevestigingsplaat.

Hint

Als de klok iets naar beneden moet worden gekanteld, verwijder dan het steunelement (aangegeven in blauw) aan de onderkant van de achterzijde.

Stap 5

1

Zie hoofdstuk Kabelverbinding.

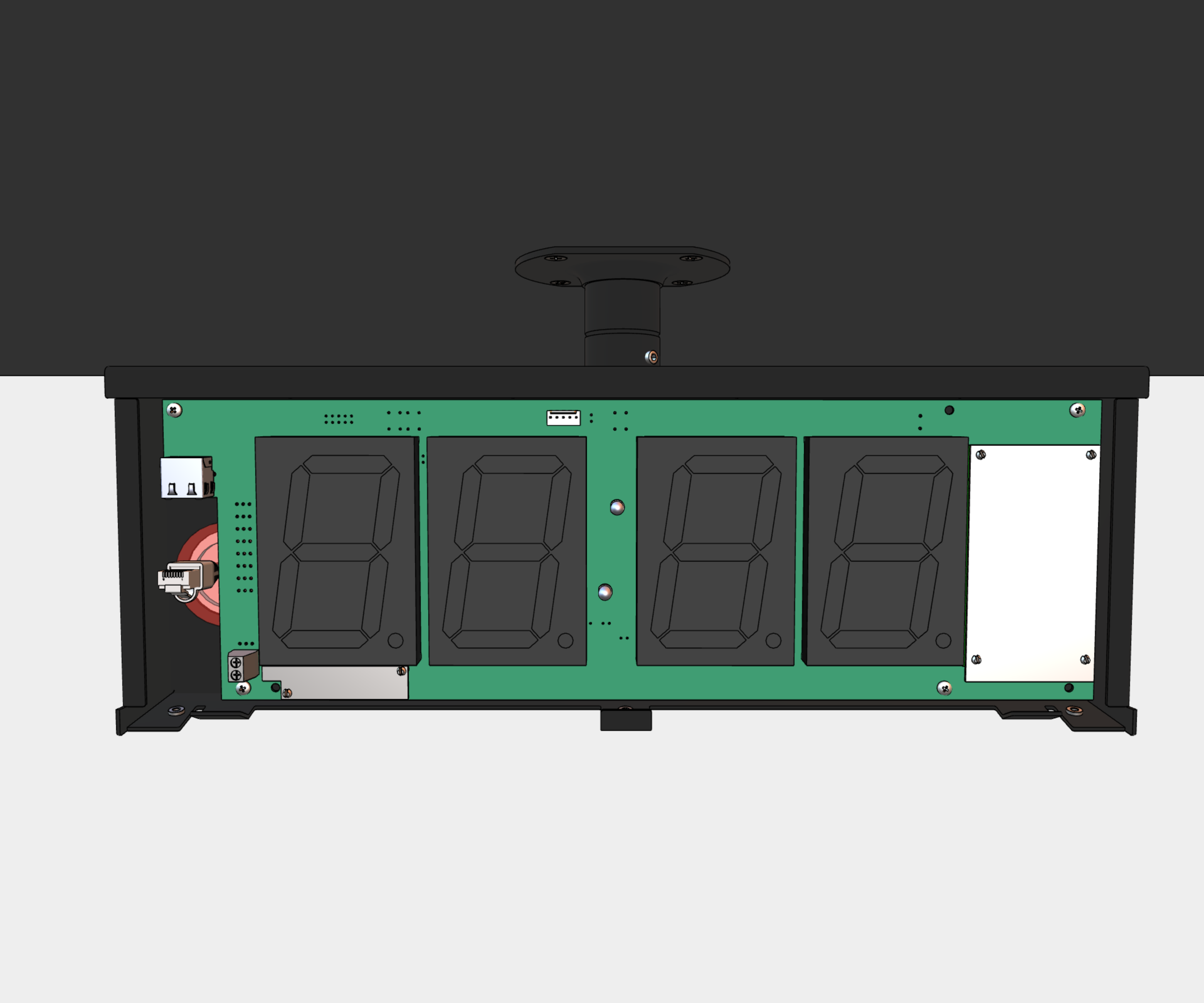

• Bij klokken die op het lichtnet worden aangesloten, sluit u de voedingsdraden aan op het aansluitblok op de besturingskaart, conform de aanwijzingen op het etiket.

  Gebruik een voedingskabel van minimaal 3×0,75 mm² (dubbele isolatie) en maximaal 3×1,5 mm² (dubbele isolatie).

  Vorm de geleiders zo of kort ze in dat de juiste plaatsing en bevestiging van de klok niet wordt belemmerd.

• Voor klokken die via PoE / PoE+ worden gevoed, sluit u een PoE-compatibele ethernetkabel aan op de RJ-45-aansluiting op de besturingskaart.

  Gebruik een PoE-switchpoort of PoE-injector die de vereiste PoE-stroom levert.

• Sluit de draden van het betreffende onderdeel (bijvoorbeeld een temperatuursensor, toetsenbord of RS-485-interface) aan op het aansluitblok op de besturingskaart, conform het label.

  Sluit de Ethernet-kabel aan op de RJ-45-connector, indien beschikbaar.

  Pas op

  Let op dat u de aansluitingen niet verwisselt. Controleer de markeringen van de aansluitingen op de besturingskaart.

Pas op

Voor de LGC-variant stelt u de DIP-schakelaar in volgens het gebruikte synchronisatiesignaal (de positie vindt u in het hoofdstuk Kabelverbinding, gemarkeerd met de letter B).

Voor lijnsynchronisatie houdt u de DIP-schakelaar in de standaardpositie.

Voor alle andere synchronisatiesignalen (DCF, MOBALine, gepolariseerde impulslijn, IRIG-B) zet u de DIP-schakelaar in de stand DCF.

Zie het hoofdstuk Werking van de klok > Werking van niet-netwerkklok voor gedetailleerde informatie over het aansluiten van de verschillende synchronisatiebronnen en ontvangers.

Stap 6

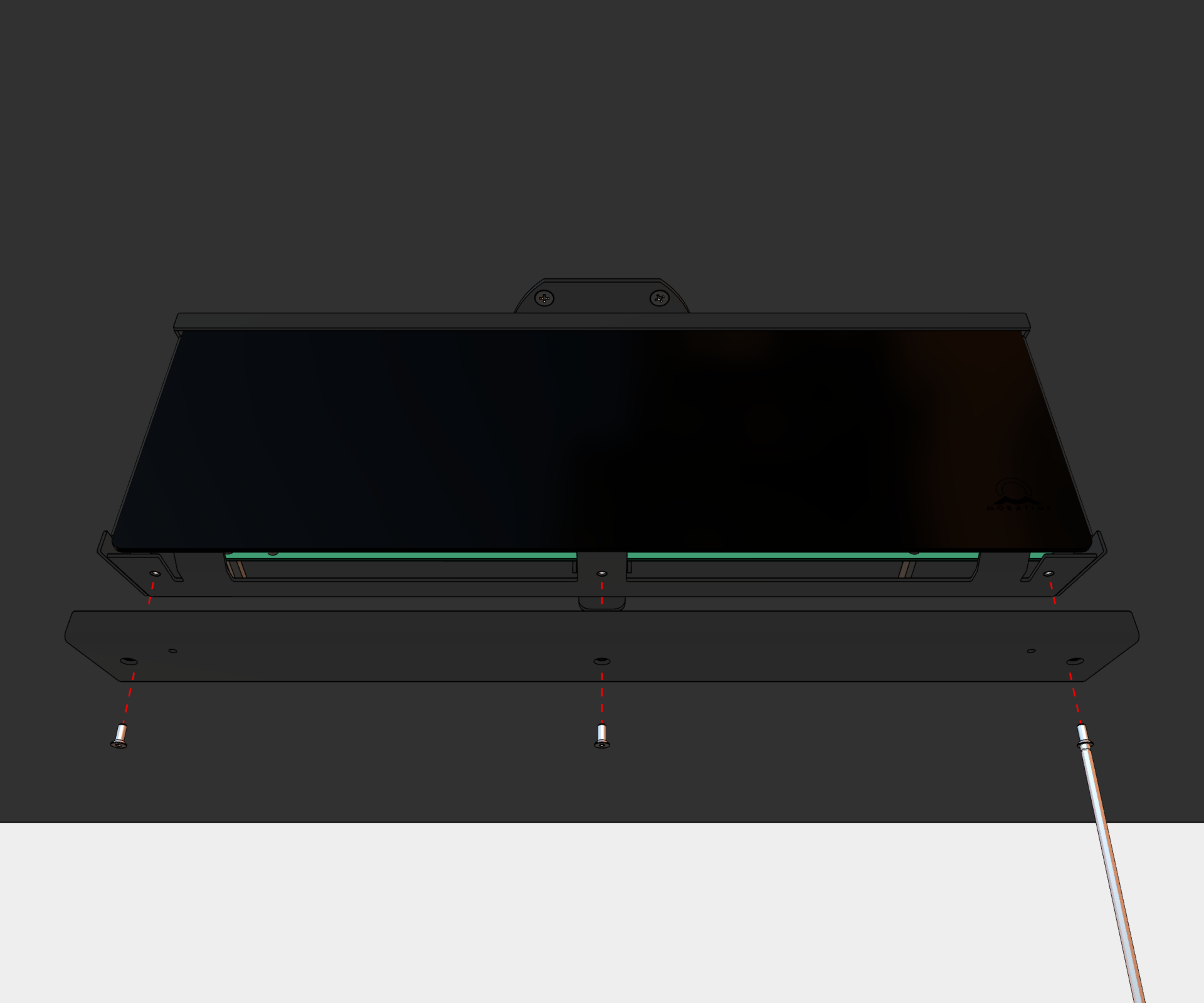

• Monteer het plexiglas en de bodemdeksel terug.
