Wandmontage#

Stap 1

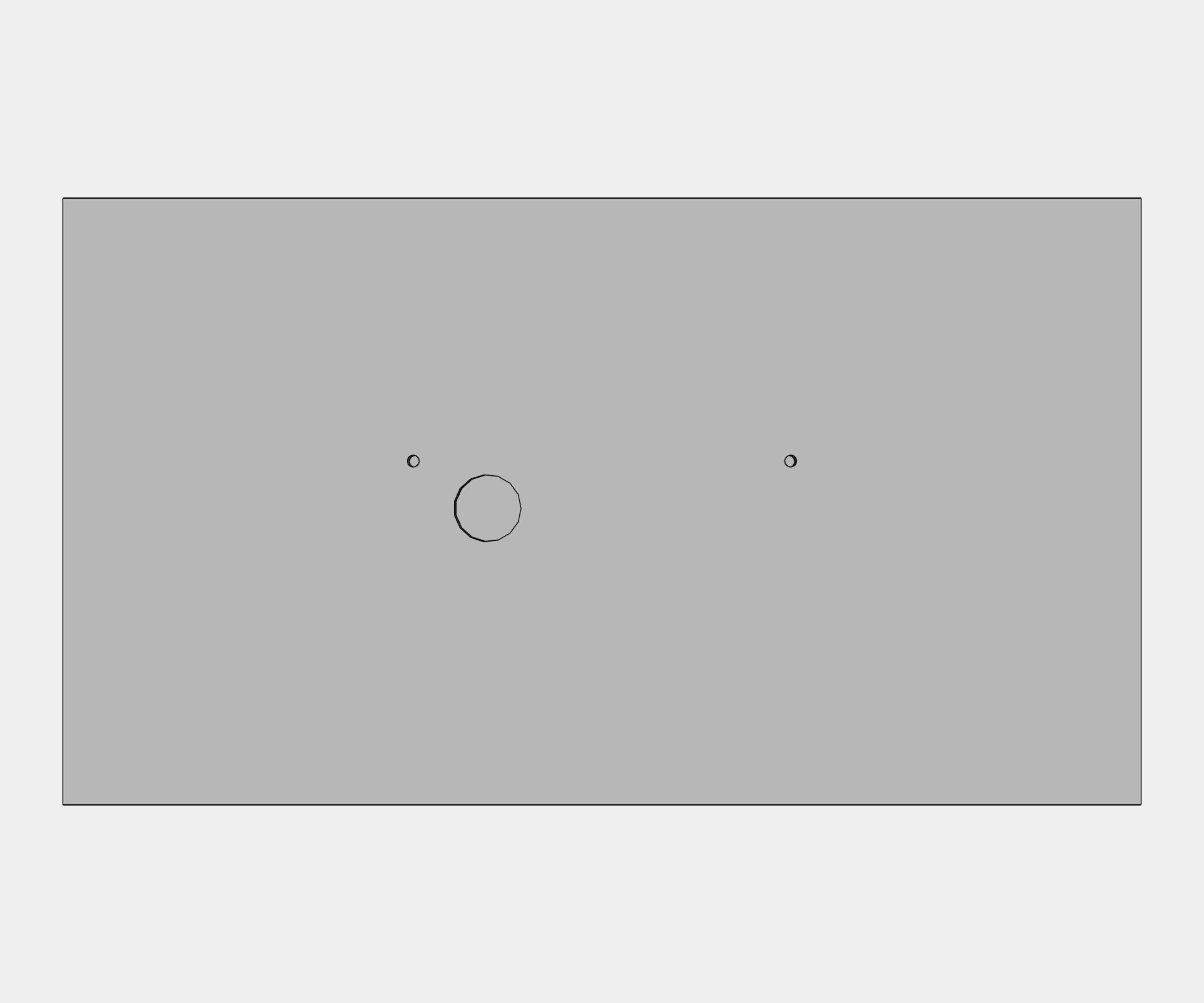

Boor het juiste aantal bevestigingsgaten in de muur met een diameter die geschikt is voor schroeven met een diameter van 4 tot 5 mm. Gebruik indien nodig pluggen.

Stap 2

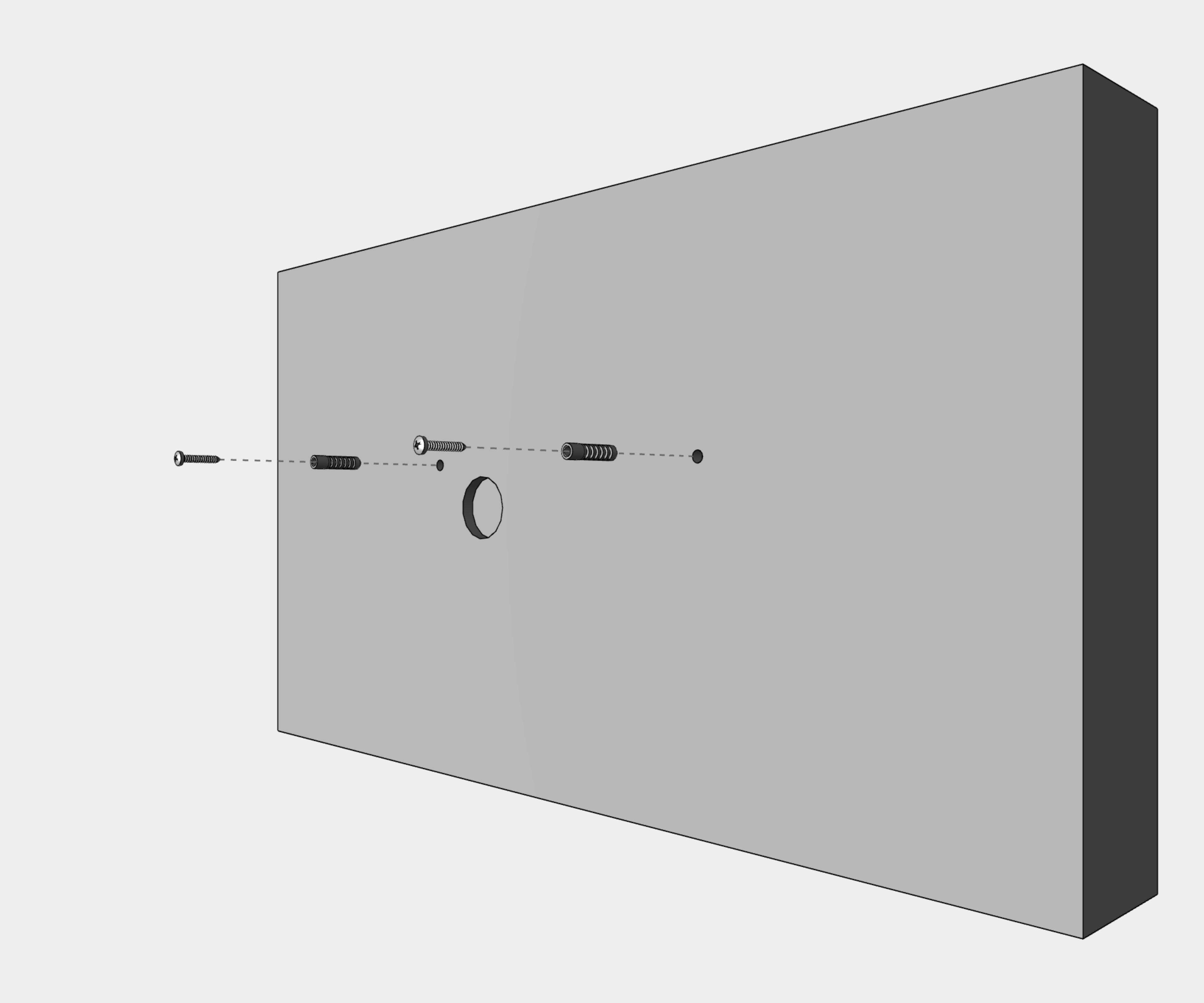

Steek de pluggen in de voorgeboorde gaten en draai de schroeven erin, waarbij de schroefkoppen minstens 3 mm boven de muur uitsteken.

Stap 3

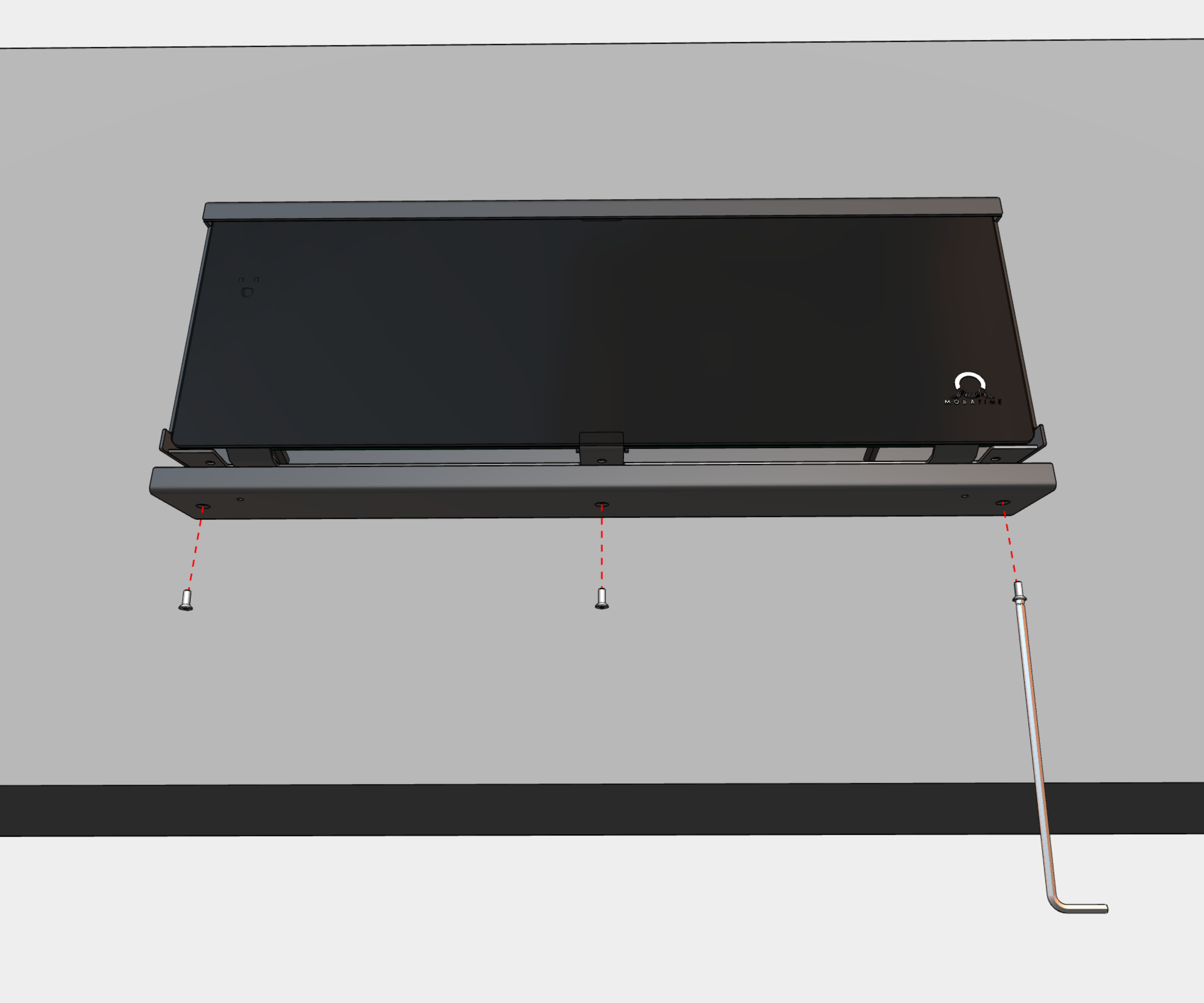

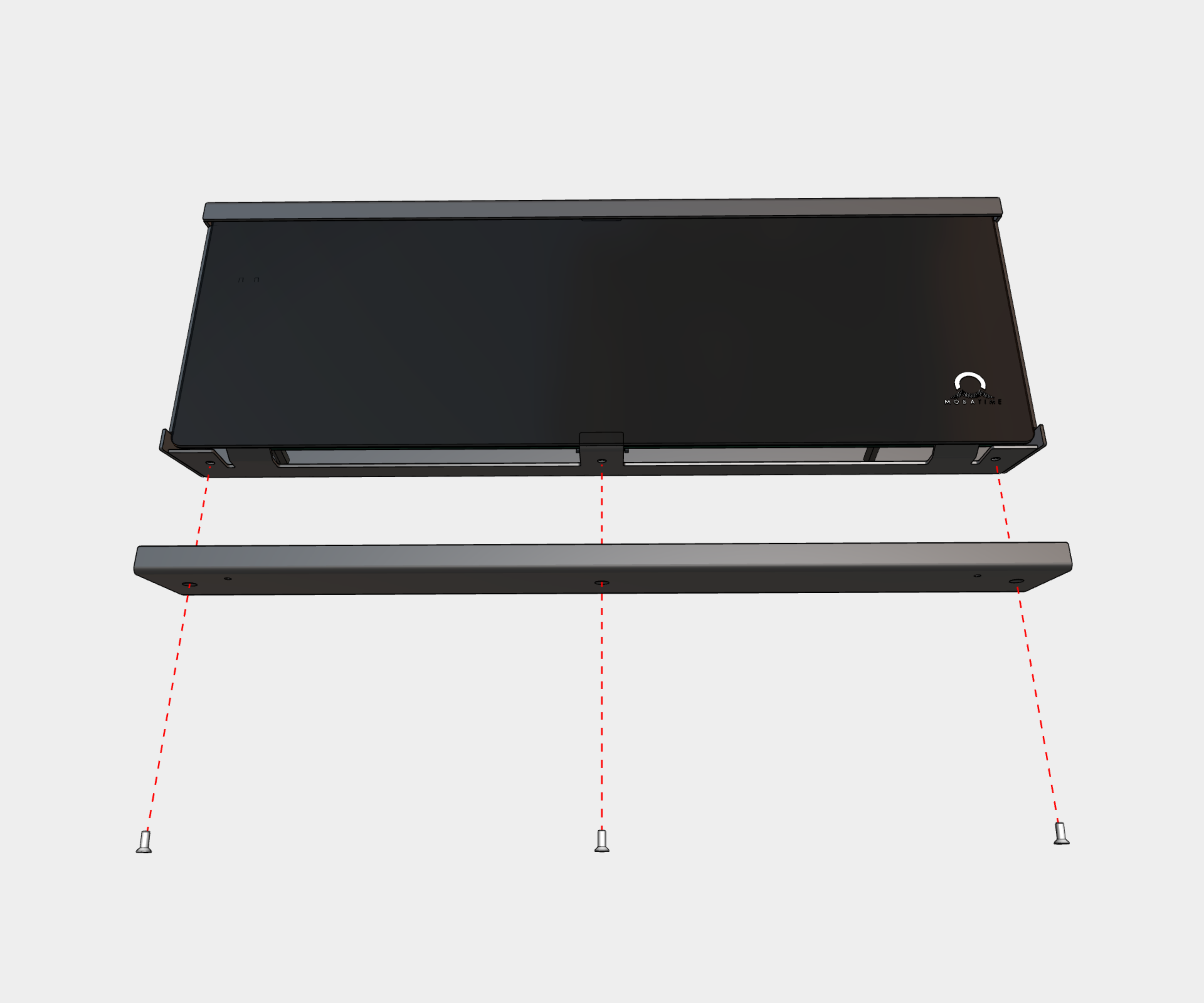

Draai de schroeven aan de onderkant van de klok los. Verwijder de onderkant en het plexiglas.

Stap 4

Rijg de inkomende draden door de doorvoertule aan de achterkant van de klok.

Stap 5

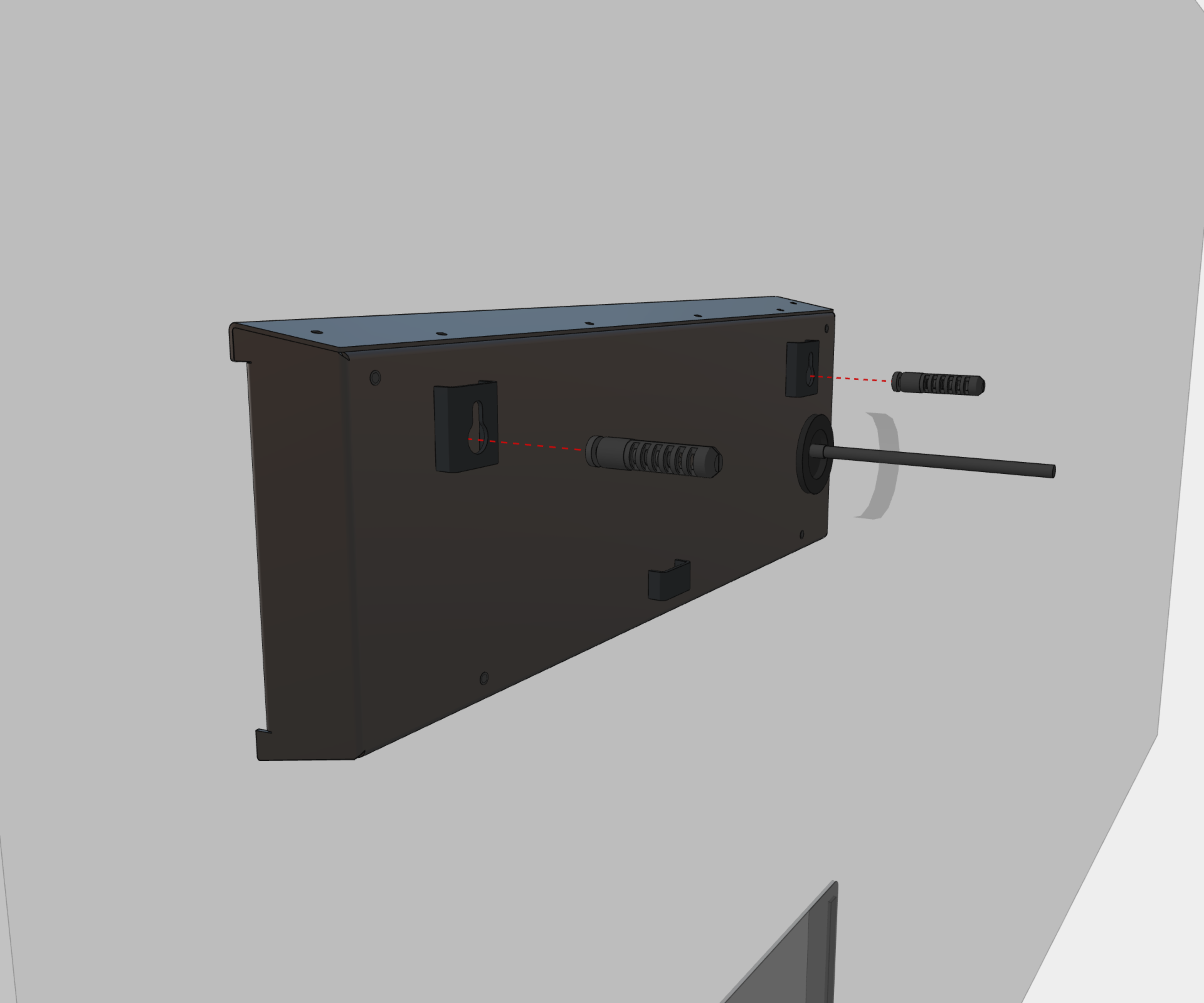

Hang de klok op aan de schroeven die u in de muur hebt aangebracht.

Hint

Als de klok iets naar beneden moet worden gekanteld, verwijder dan het steunelement (aangegeven in blauw) aan de onderkant van de achterzijde.

1

Zie hoofdstuk Kabelverbinding.

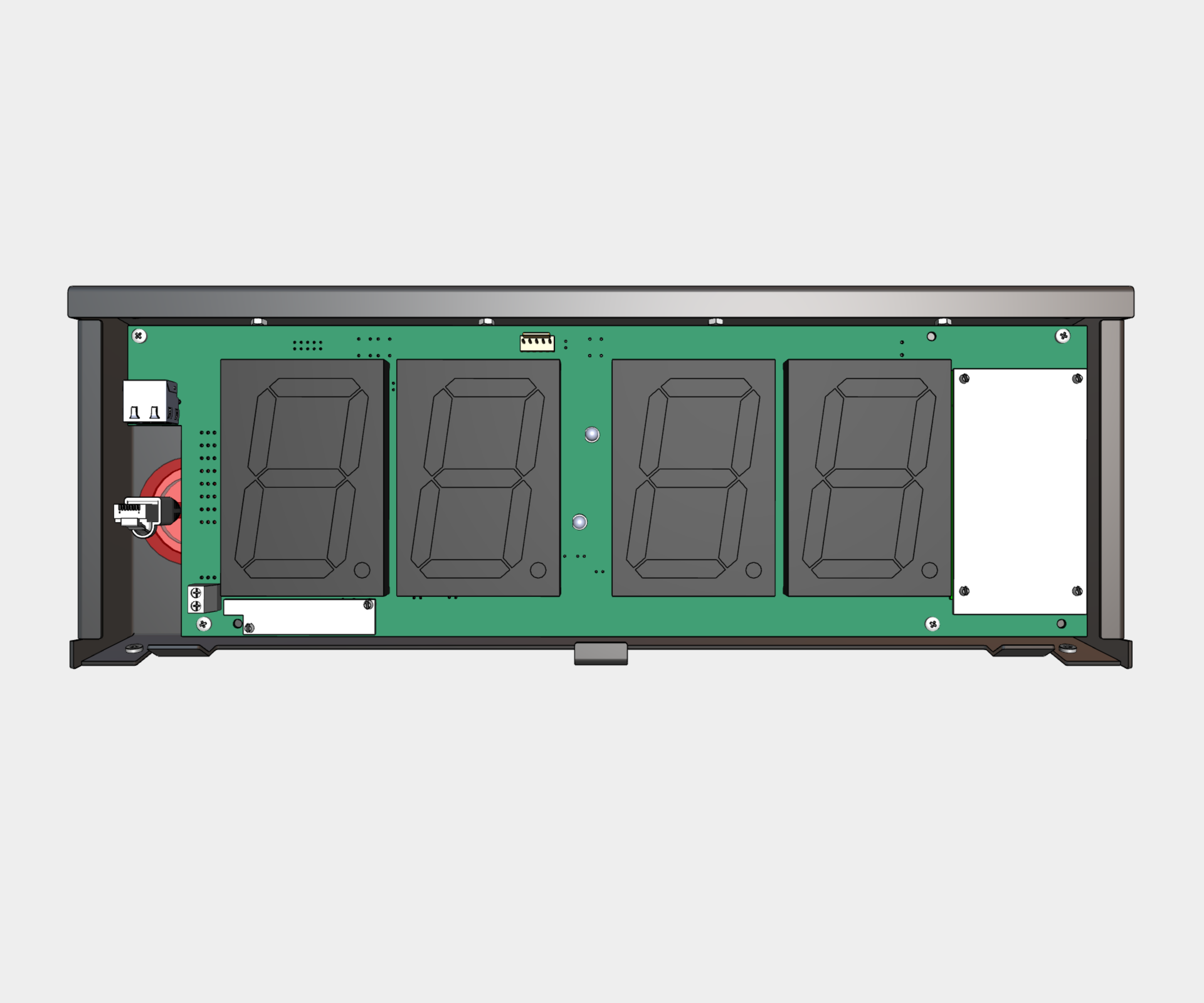

Bij klokken die op het lichtnet worden aangesloten, sluit u de voedingsdraden aan op het aansluitblok op de besturingskaart, conform de aanwijzingen op het etiket.

Gebruik een voedingskabel van minimaal 3×0,75 mm² (dubbele isolatie) en maximaal 3×1,5 mm² (dubbele isolatie).

Vorm de geleiders zo of kort ze in dat de juiste plaatsing en bevestiging van de klok niet wordt belemmerd.
Voor klokken die via PoE / PoE+ worden gevoed, sluit u een PoE-compatibele ethernetkabel aan op de RJ-45-aansluiting op de besturingskaart.

Gebruik een PoE-switchpoort of PoE-injector die de vereiste PoE-stroom levert.
Sluit de draden van het betreffende onderdeel (bijvoorbeeld een temperatuursensor, toetsenbord of RS-485-interface) aan op het aansluitblok op de besturingskaart, conform het label.

Sluit de Ethernet-kabel aan op de RJ-45-connector, indien beschikbaar.

Pas op

Let op dat u de aansluitingen niet verwisselt. Controleer de markeringen van de aansluitingen op de besturingskaart.

Pas op

Voor de LGC-variant stelt u de DIP-schakelaar in volgens het gebruikte synchronisatiesignaal (de positie vindt u in het hoofdstuk Kabelverbinding, gemarkeerd met de letter B).

Voor lijnsynchronisatie houdt u de DIP-schakelaar in de standaardpositie.

Voor alle andere synchronisatiesignalen (DCF, MOBALine, gepolariseerde impulslijn, IRIG-B) zet u de DIP-schakelaar in de stand DCF.

Zie het hoofdstuk Werking van de klok > Werking van niet-netwerkklok voor gedetailleerde informatie over het aansluiten van de verschillende synchronisatiebronnen en ontvangers.

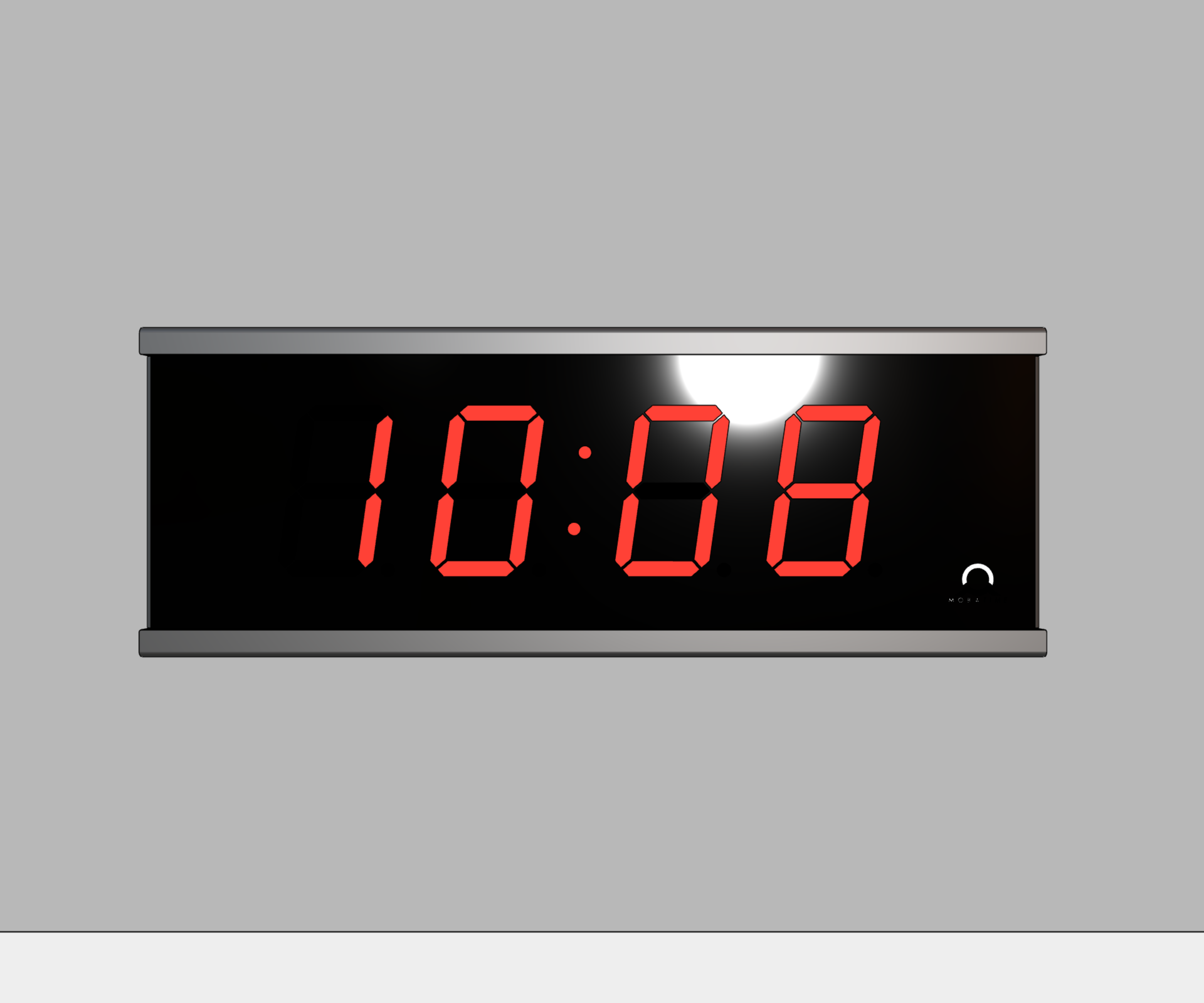

Stap 6

Monteer het plexiglas en de bodemdeksel terug.
